水冷式 CPUクーラー


いつもTAKEONEのWEBサイトをご覧いただきまして誠にありがとうございます。


CPUクーラーの水冷式タイプにつきましは、パーツの組み合わせによって対応非対応があり躊躇されることが想像されます。

その為、実際に設置できたうえで販売した組合せをリスト化致しましたので参考にしていただければ幸いです。

ケースとマザーボードとCPUクーラー三点をおさえておけばよろしいかと思います。

(ご注意)
フロントに設置するかトップに設置するか任意とさせていただく方が完成が早まります。

(ご注意)
公式ホームページで 理論上設置可能であっても実際には不可の場合があります。

(ご注意)
たとえ近い型番であっても設置できなくなる可能性がございます。

(ご注意)
止むを得ず、設置場所の関係でCPUクーラー付属のファンからのエアフローがラジエータに対して吹き付けにならない場合もございます。

(ご注意)
止むを得ず、ネジ穴の位置関係により全箇所留めにならない場合がございます。半数の場合あり。(ファンの場合4個中2個 ラジエータ8個中6個)

(ご注意)
組合せは他にもございます。組合せに問題なく販売が成立しましたら順次アップ致します。

(ご注意)
基本的に24cmラジエータは設置できる場合が多いです。
問題は28cmラジエータの場合です。

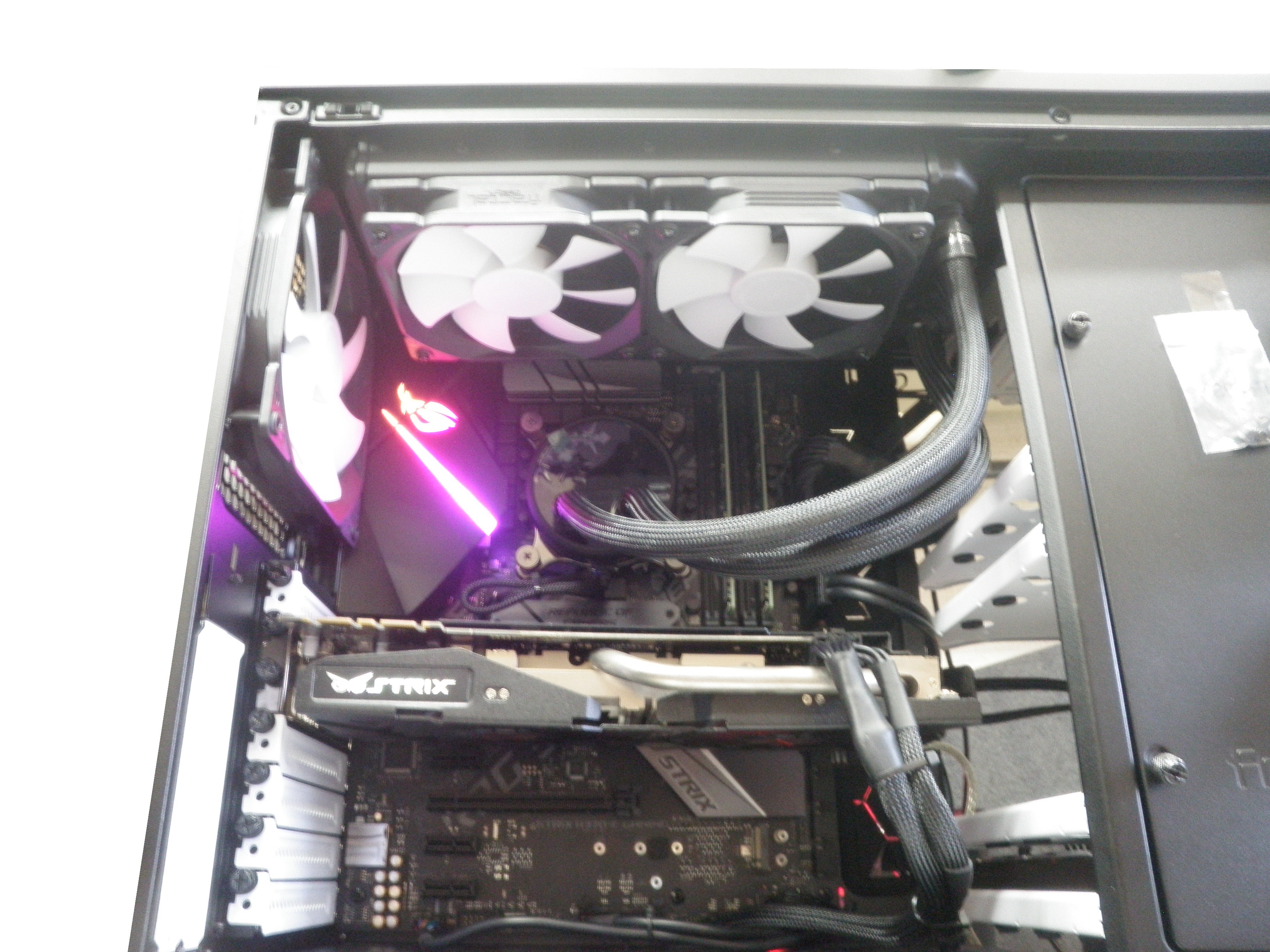

【以下設置の成功例】

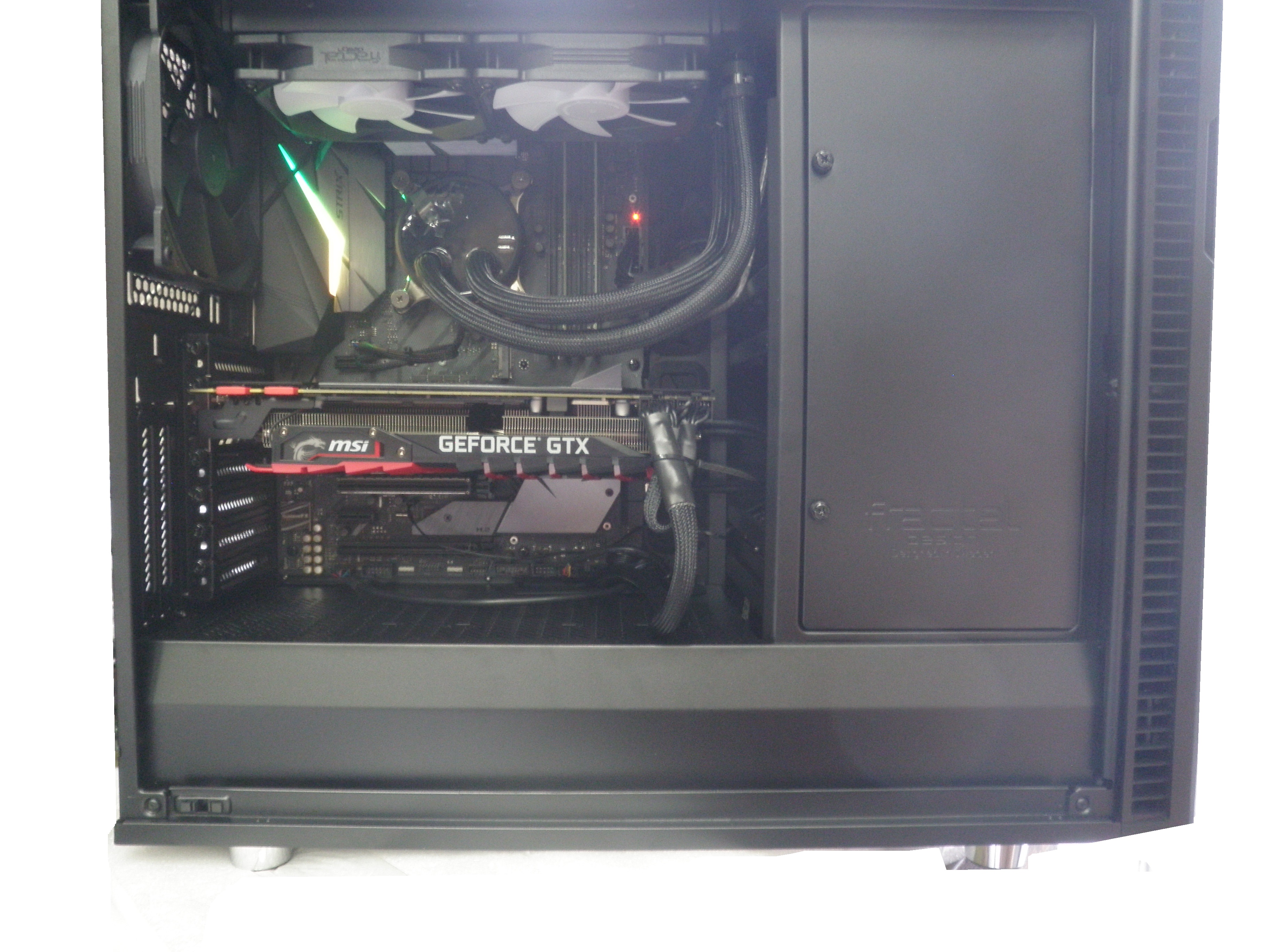

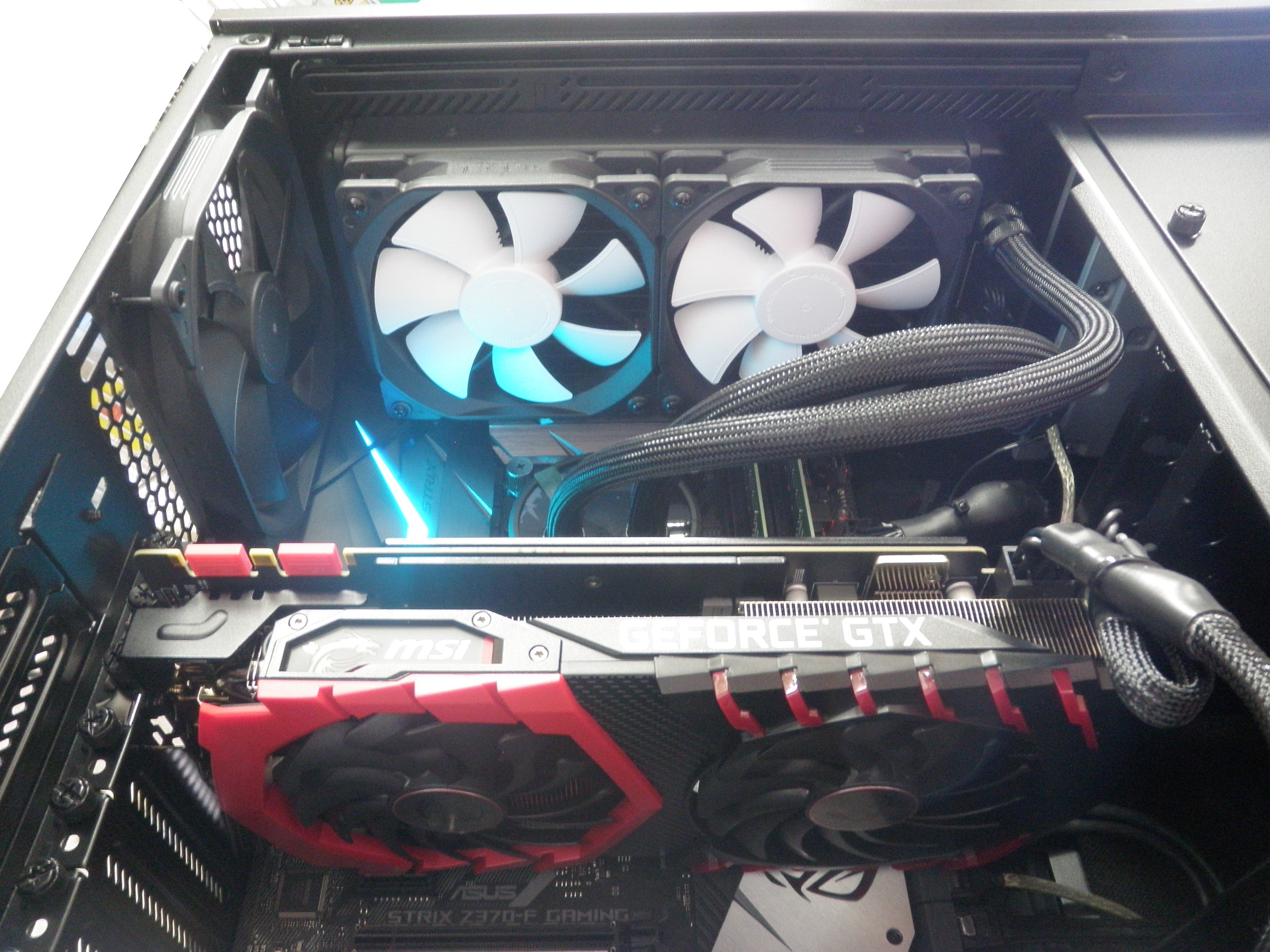

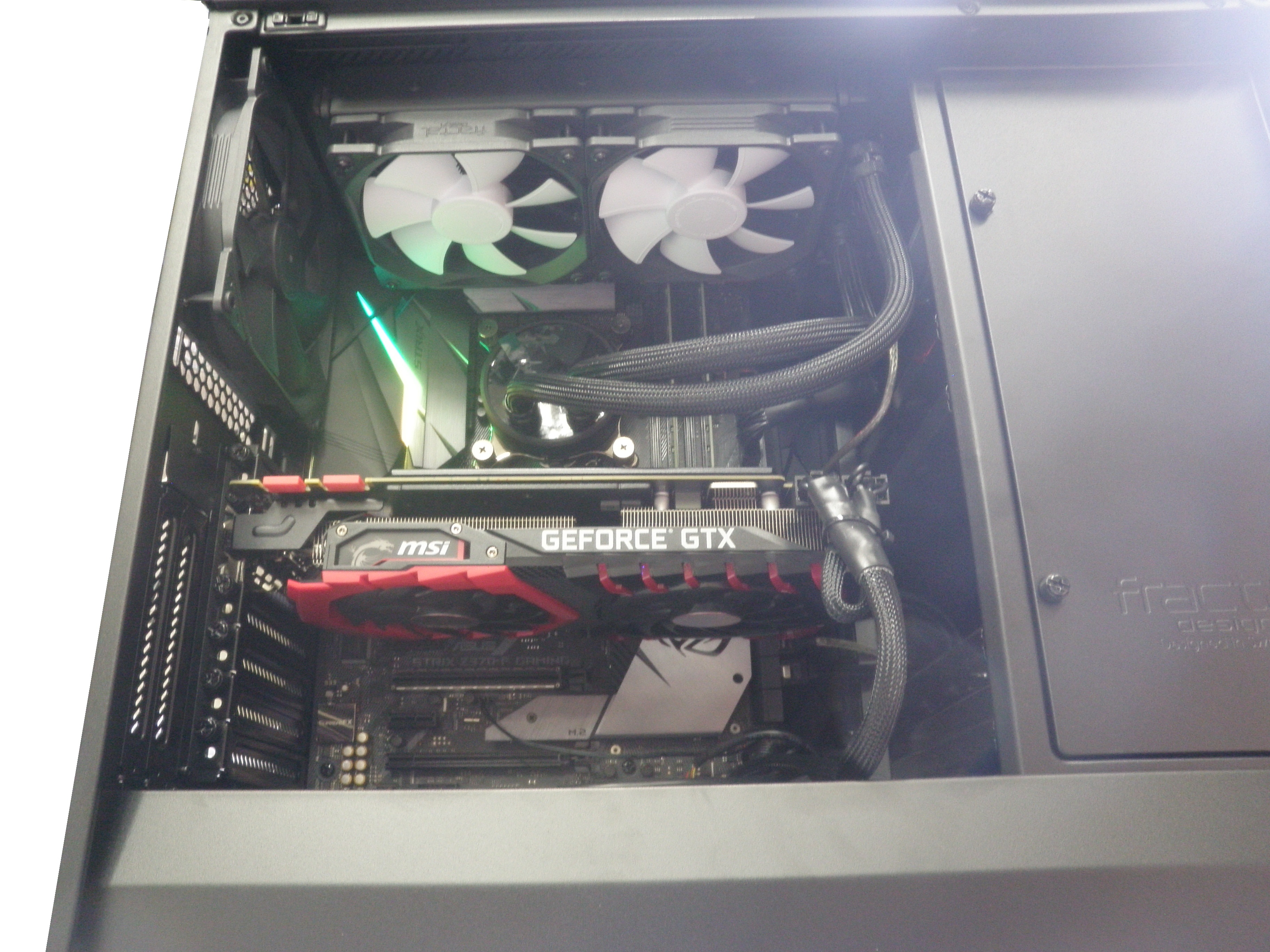

・CPUファン
Fractal Design Celsius S24 FD-WCU-CELSIUS-S24-BK(水冷式)
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Define R6 FD-CA-DEF-R6-BK
クリック

クリック

クリック

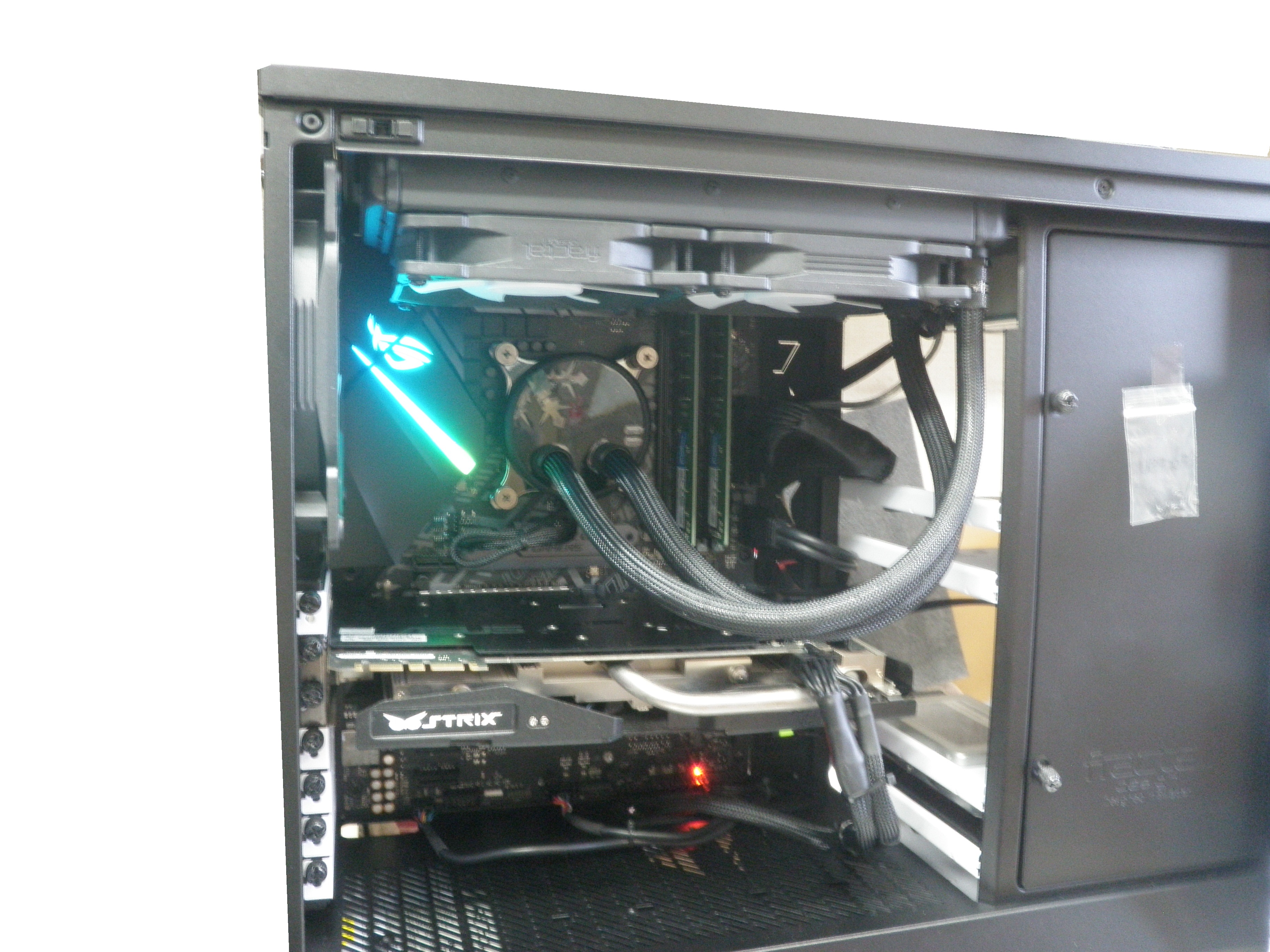

設置できることはある程度想定内でしたが、それよりFractal Design Celsius S24 FD-WCU-CELSIUS-S24-BK(水冷式)が入荷したことの方が貴重な報告になります。在庫あります。本日現在(2018/5/12)

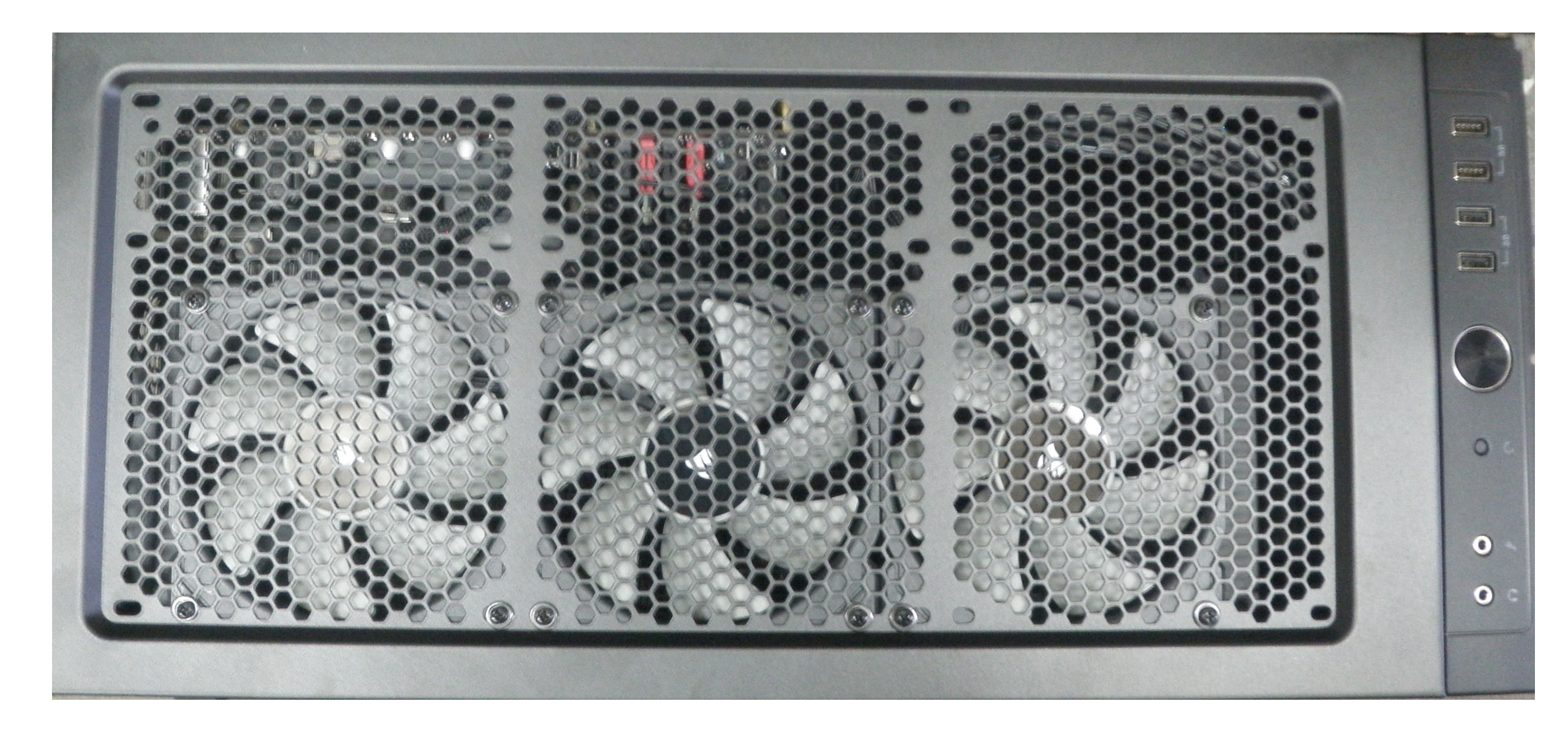

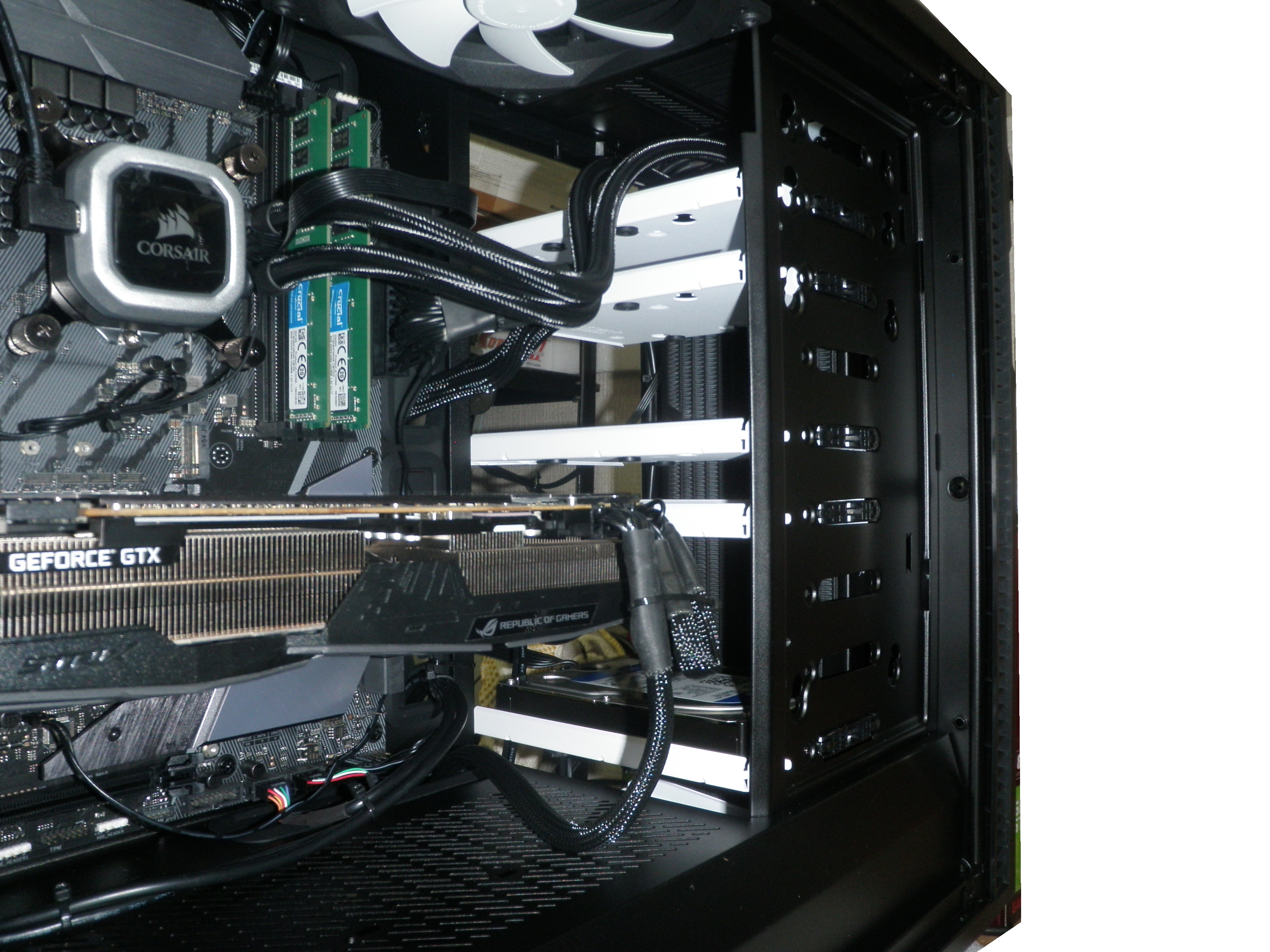

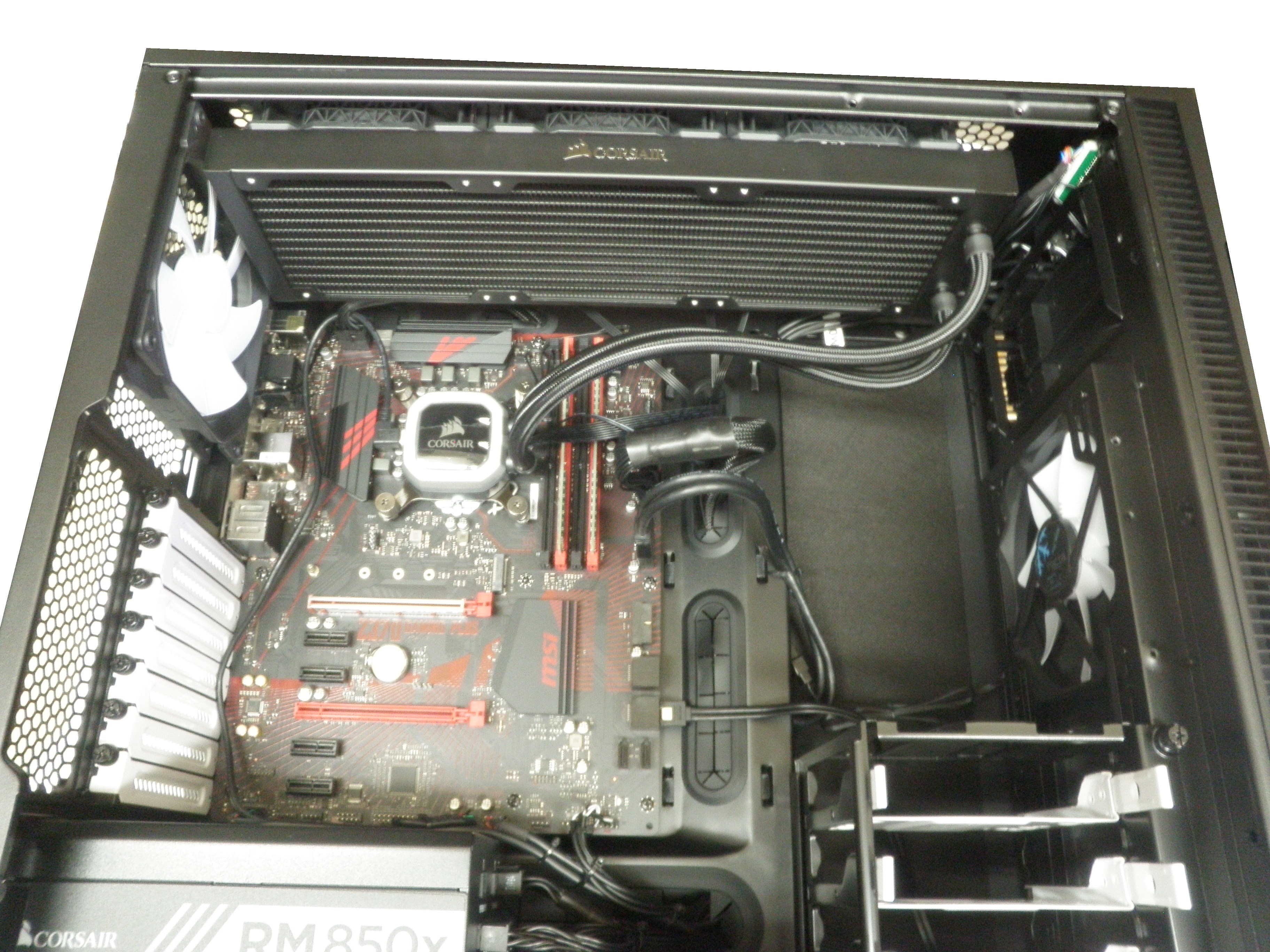

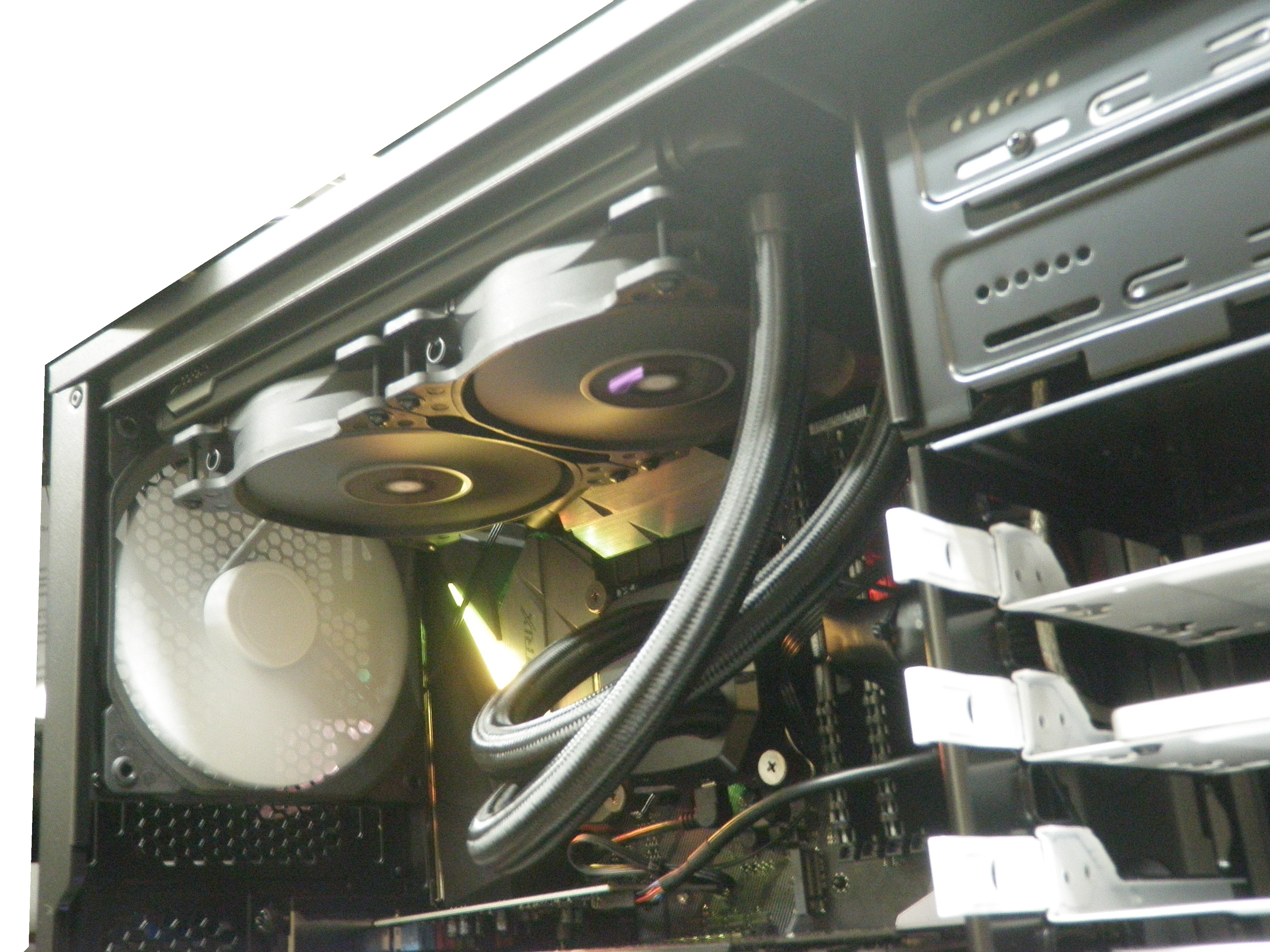

CPUクーラー ]
Corsair H150i PRO RGB CW-9060031-WW
・マザーボード
MSI Z370 GAMING PLUS
・筐体
Define R5 FD-CA-DEF-R5-BK
クリック

クリック

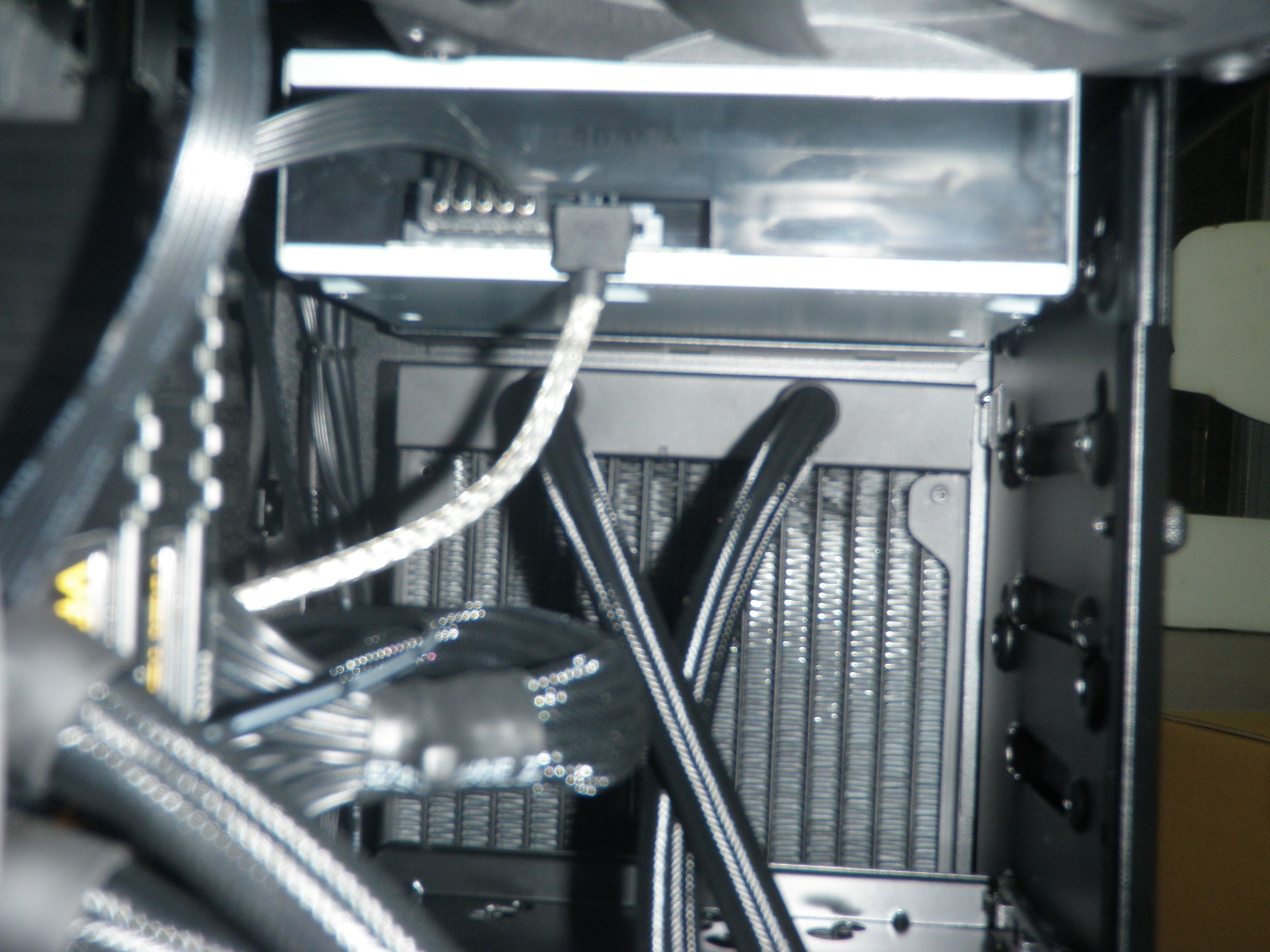

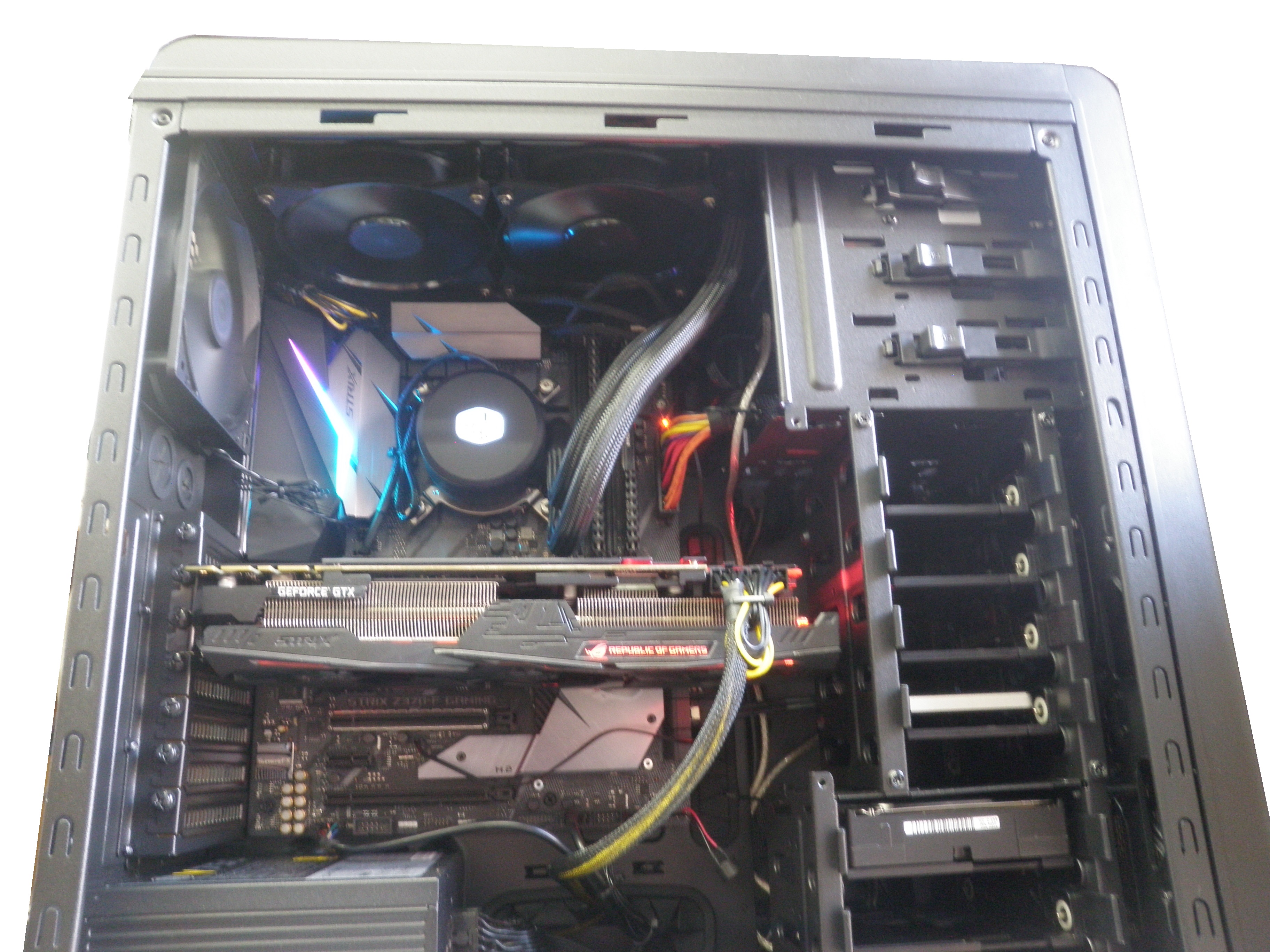

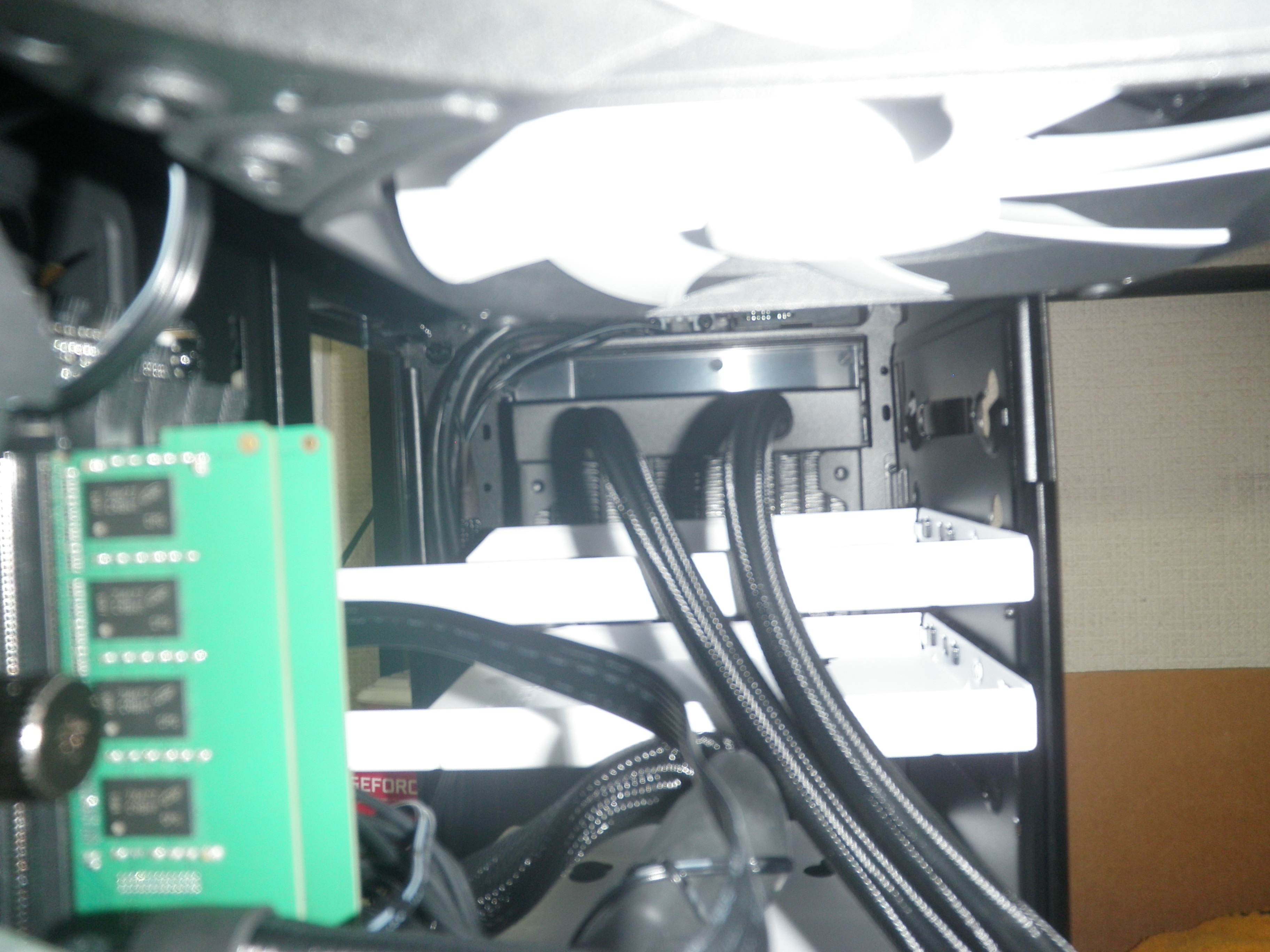

通常、R5シリーズに36cmラジエータは設置不可ですがこの様にかなり大胆な方法で設置は可能でございます。
5インチベイx2 3.5インチベイx5は取り外しております。
3.5インチベイx3のみ残っている状態です。
(2018/5/3)

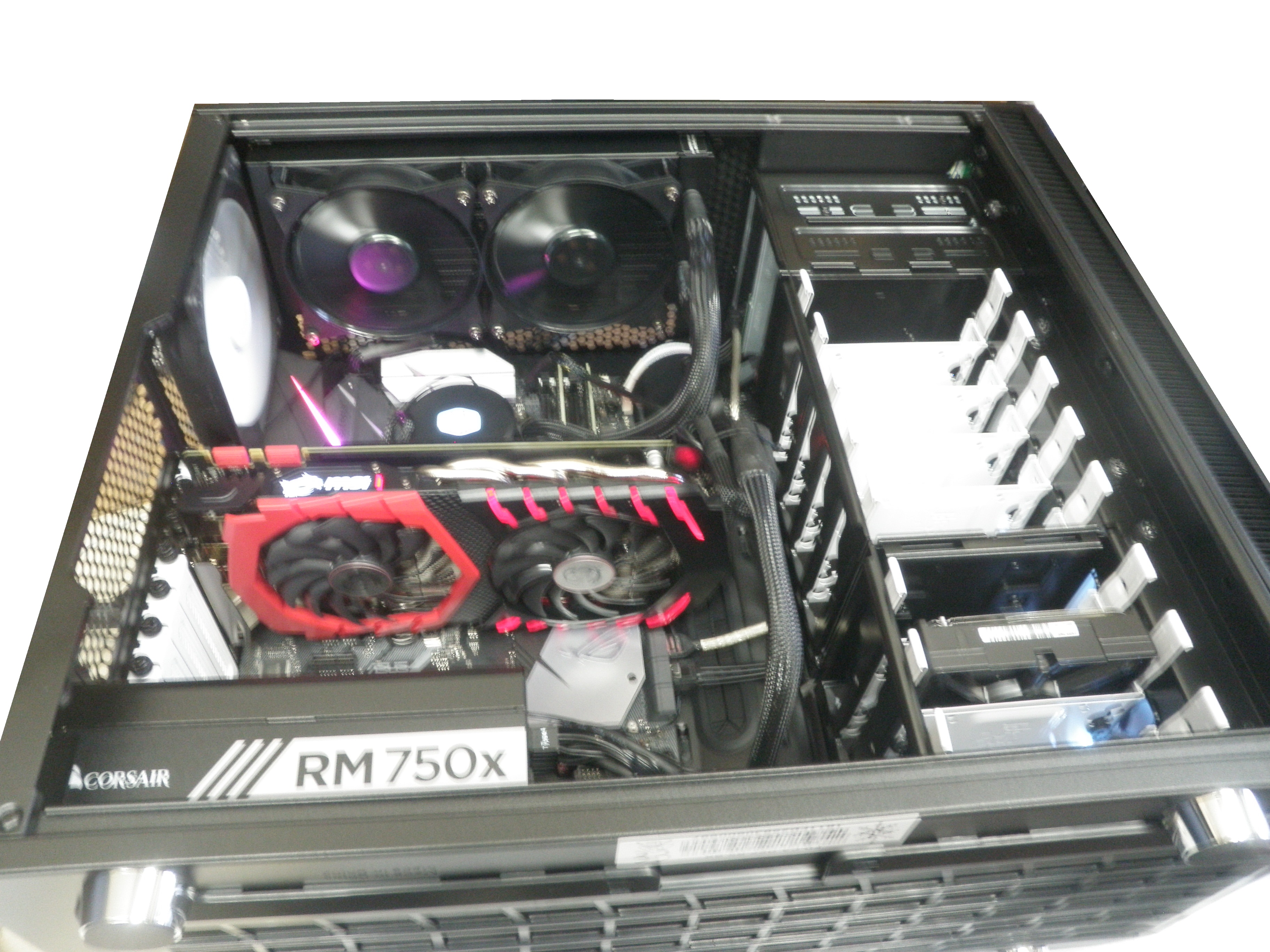

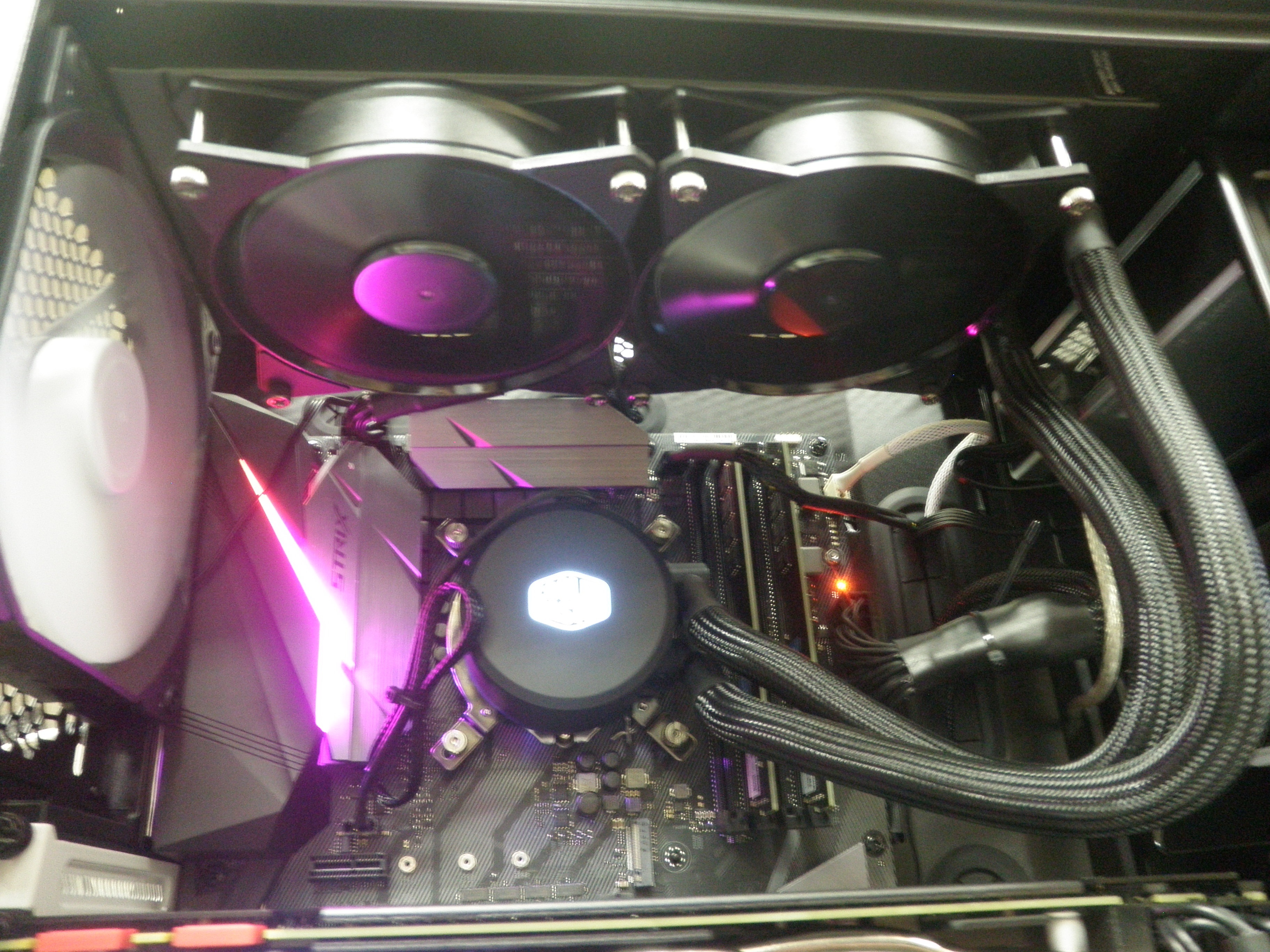

CPUクーラー
Cooler Master MasterLiquid 240 MLX-D24M-A20PW-R1(水冷式)
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Define R5 FD-CA-DEF-R5-BK

クリック

クリック
クリック

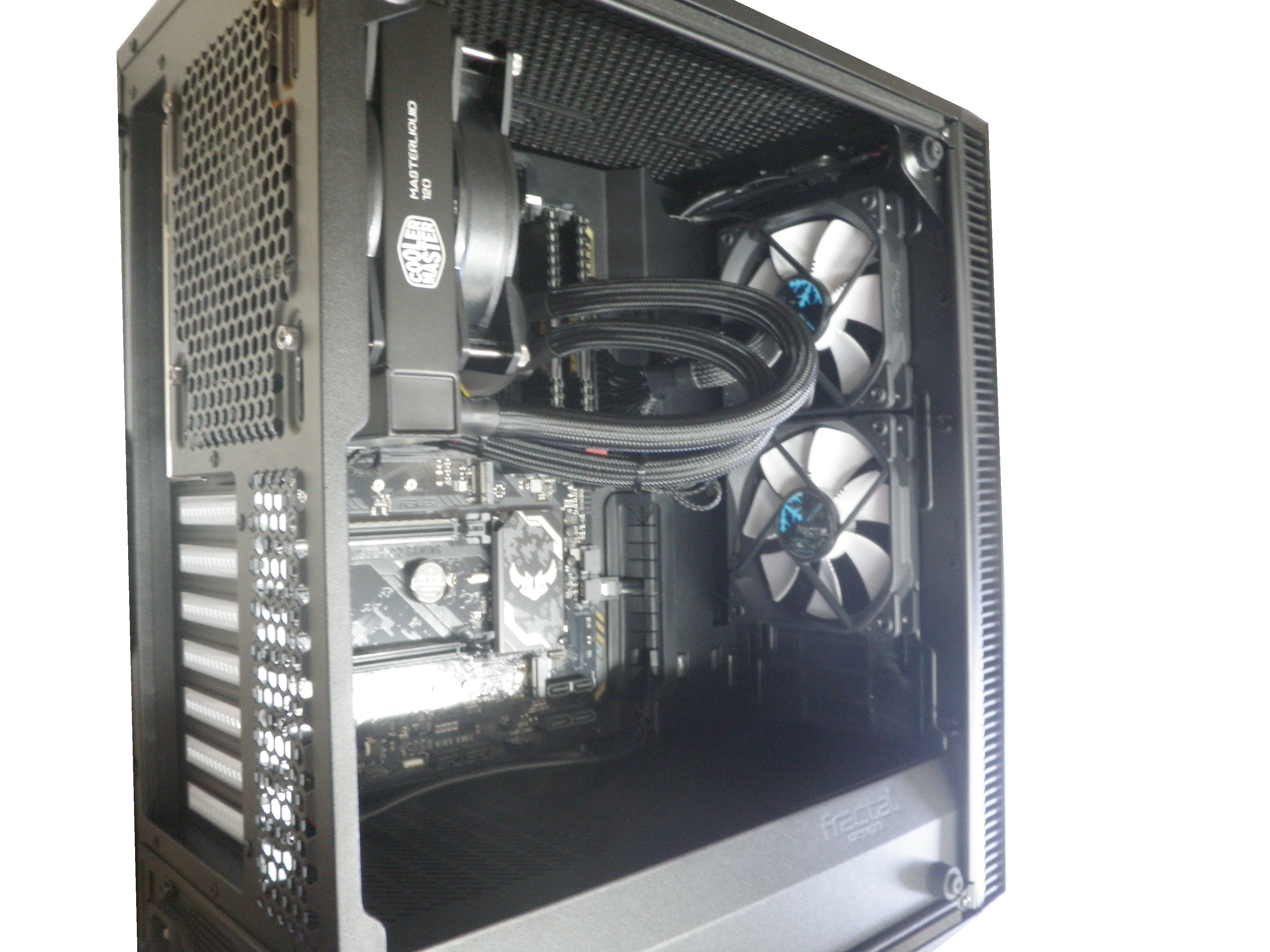

R5シリーズは既出ですが当水冷式とは初の組合せとなります
(2018/4/27)

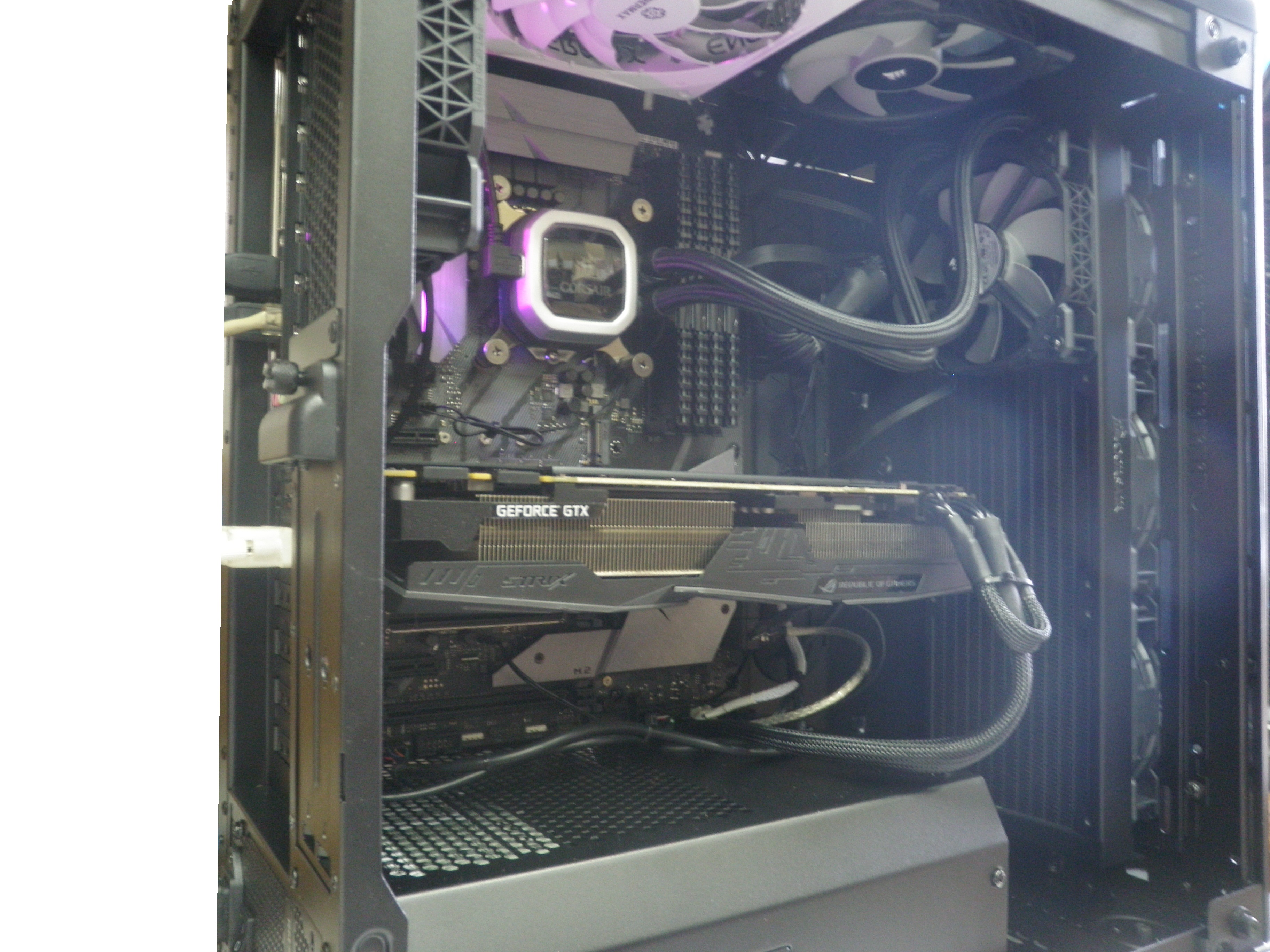

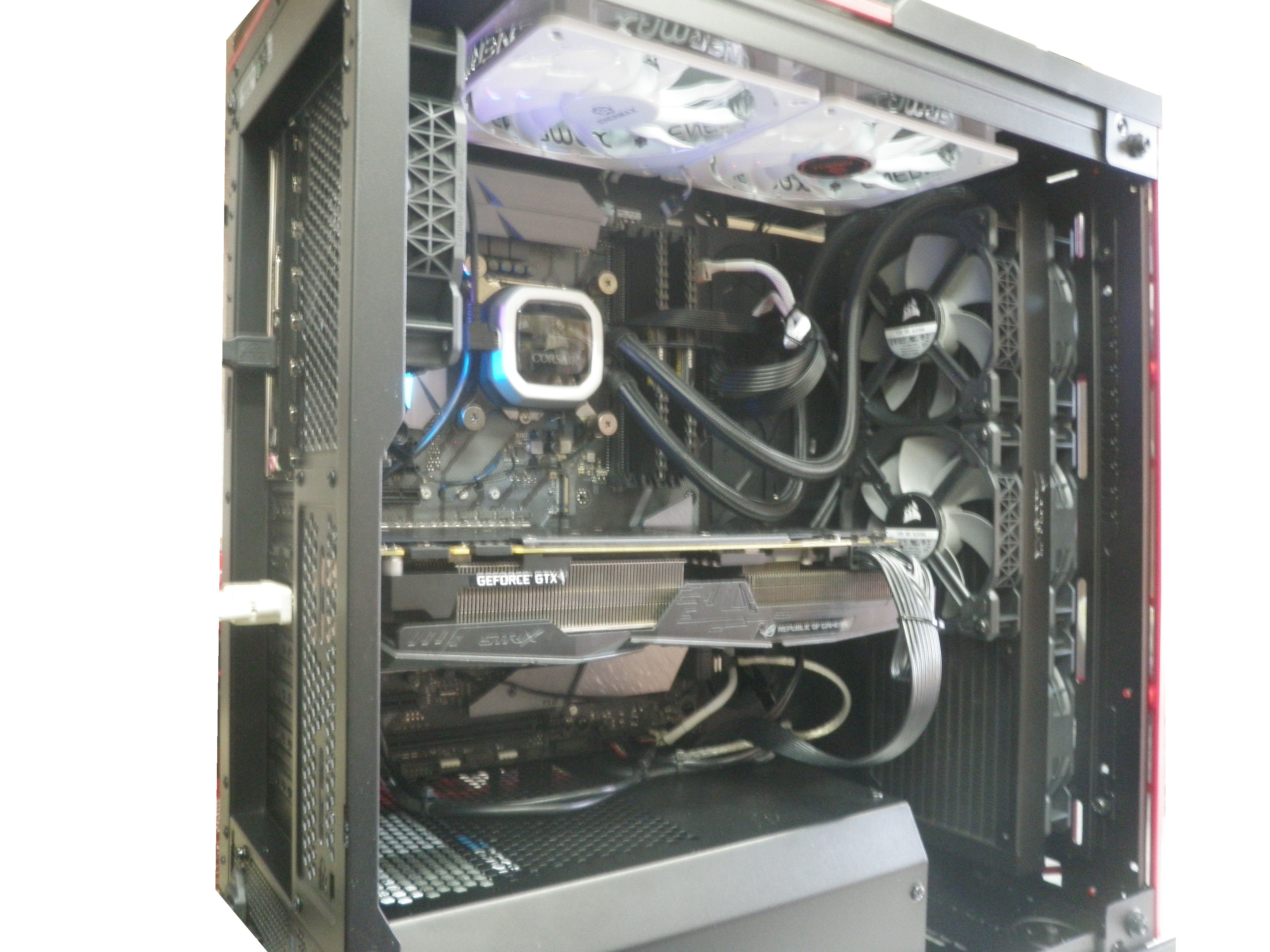

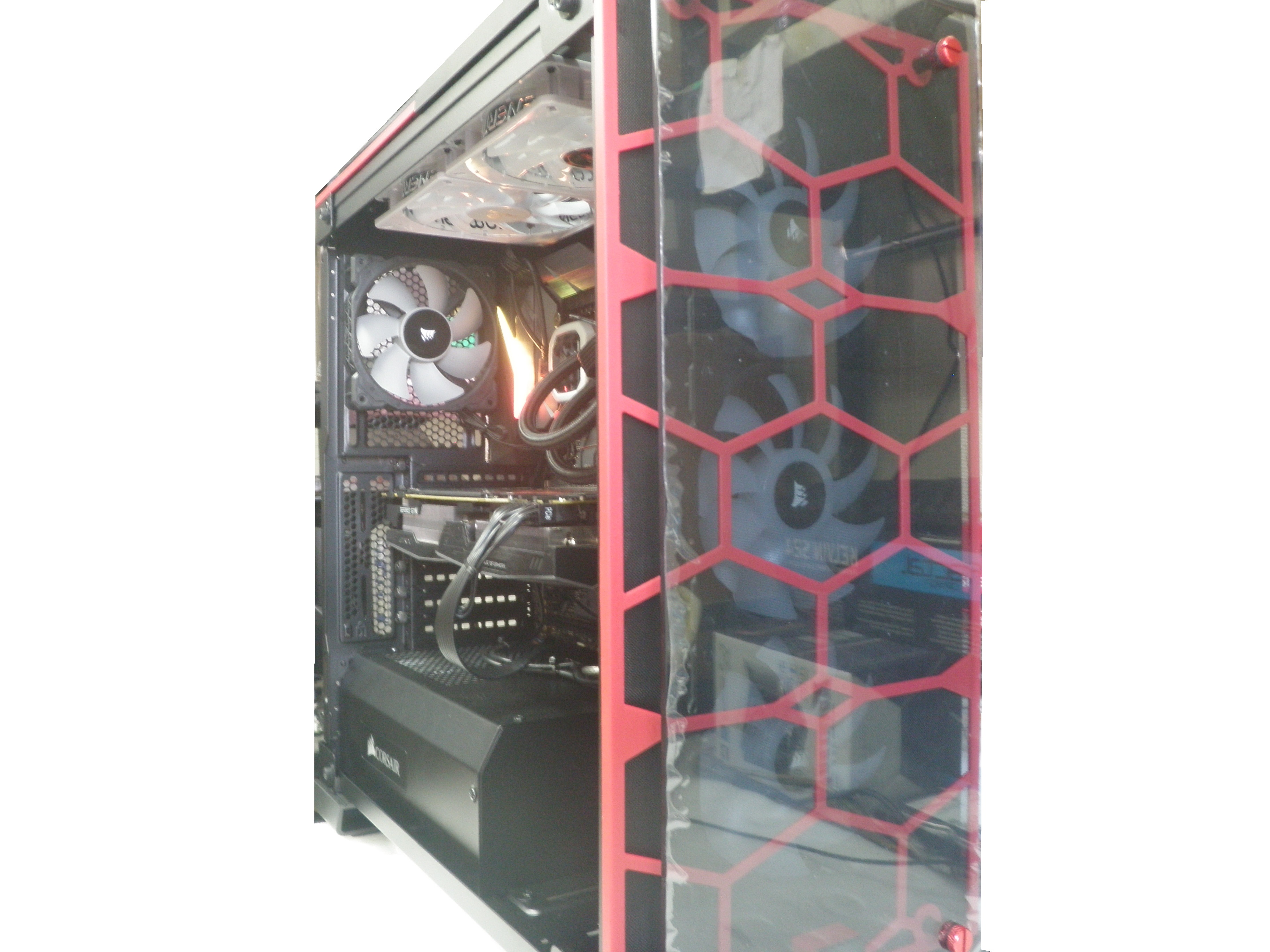

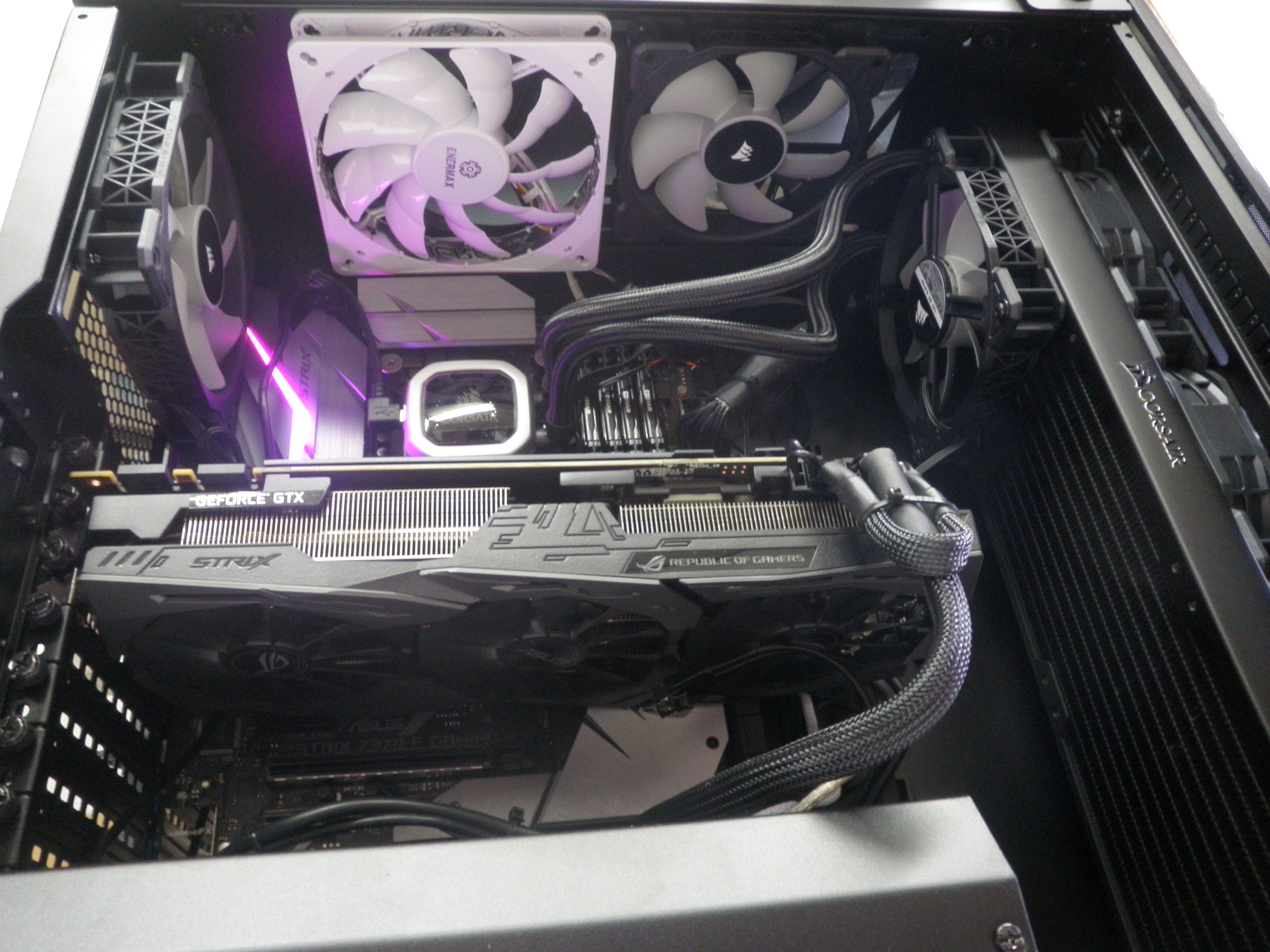

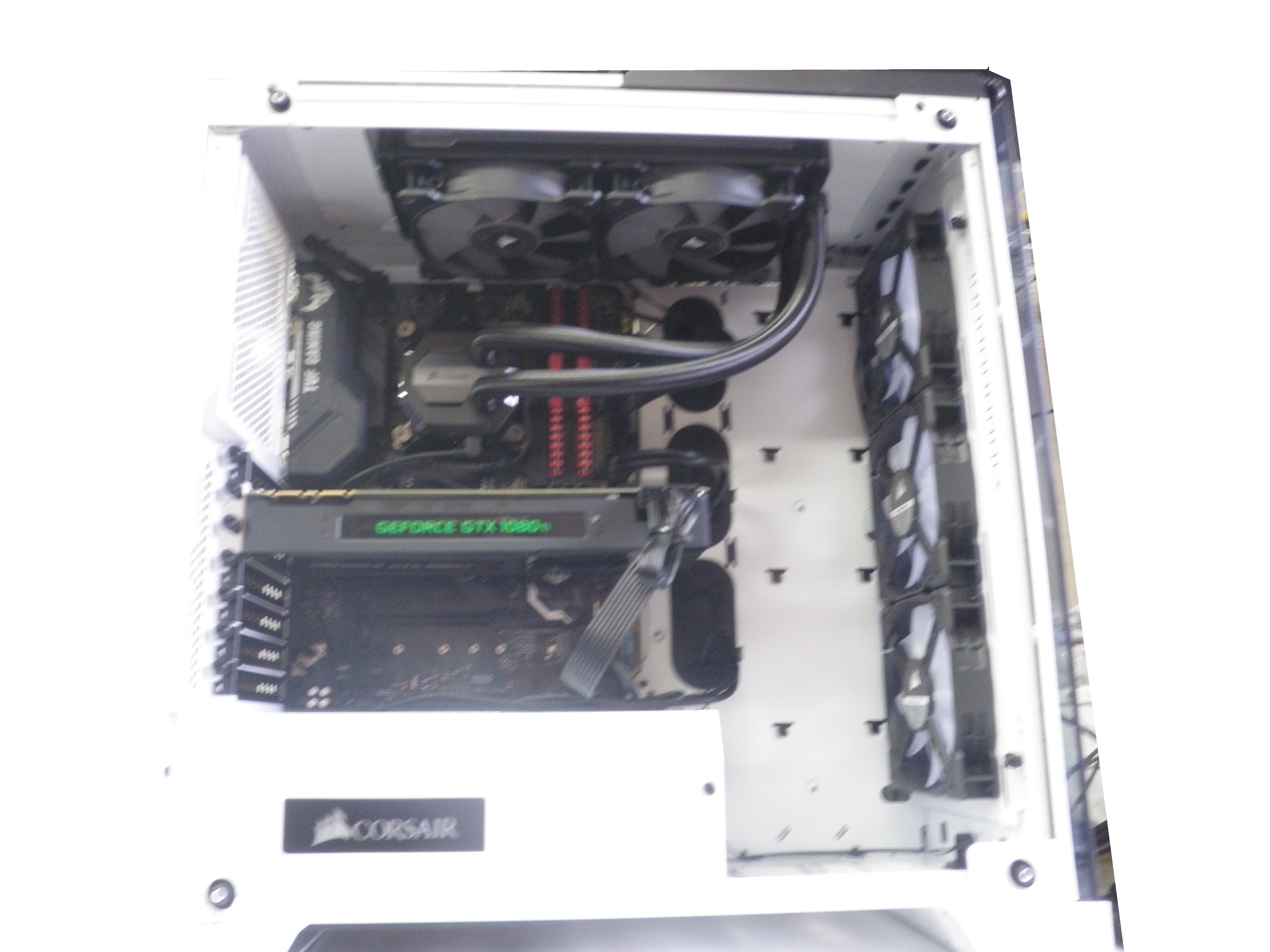

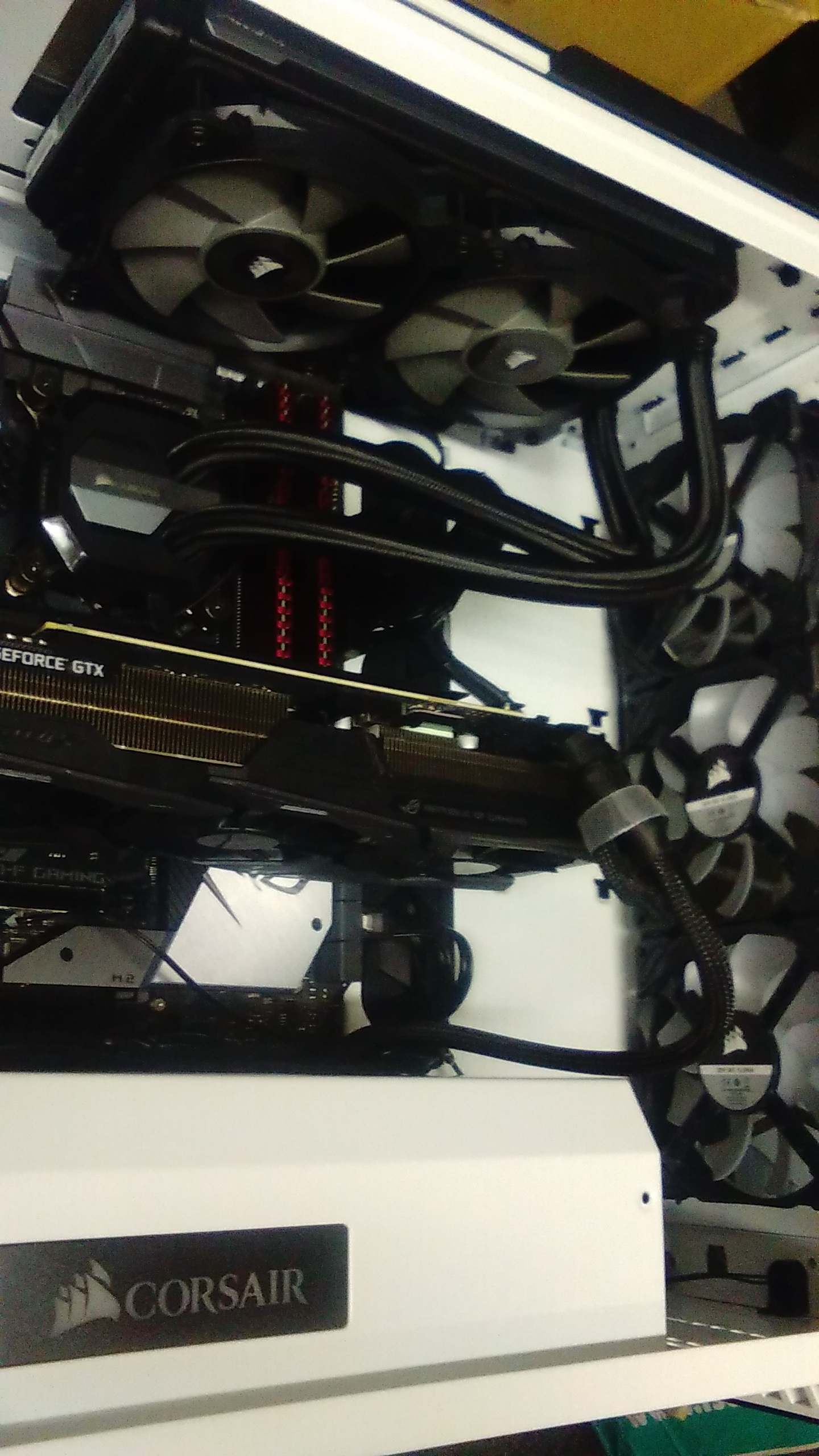

CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS PRIME Z370-A
・筐体
CORSAIR 570X RGB CC-9011111-WW RED

クリック

クリック

クリック

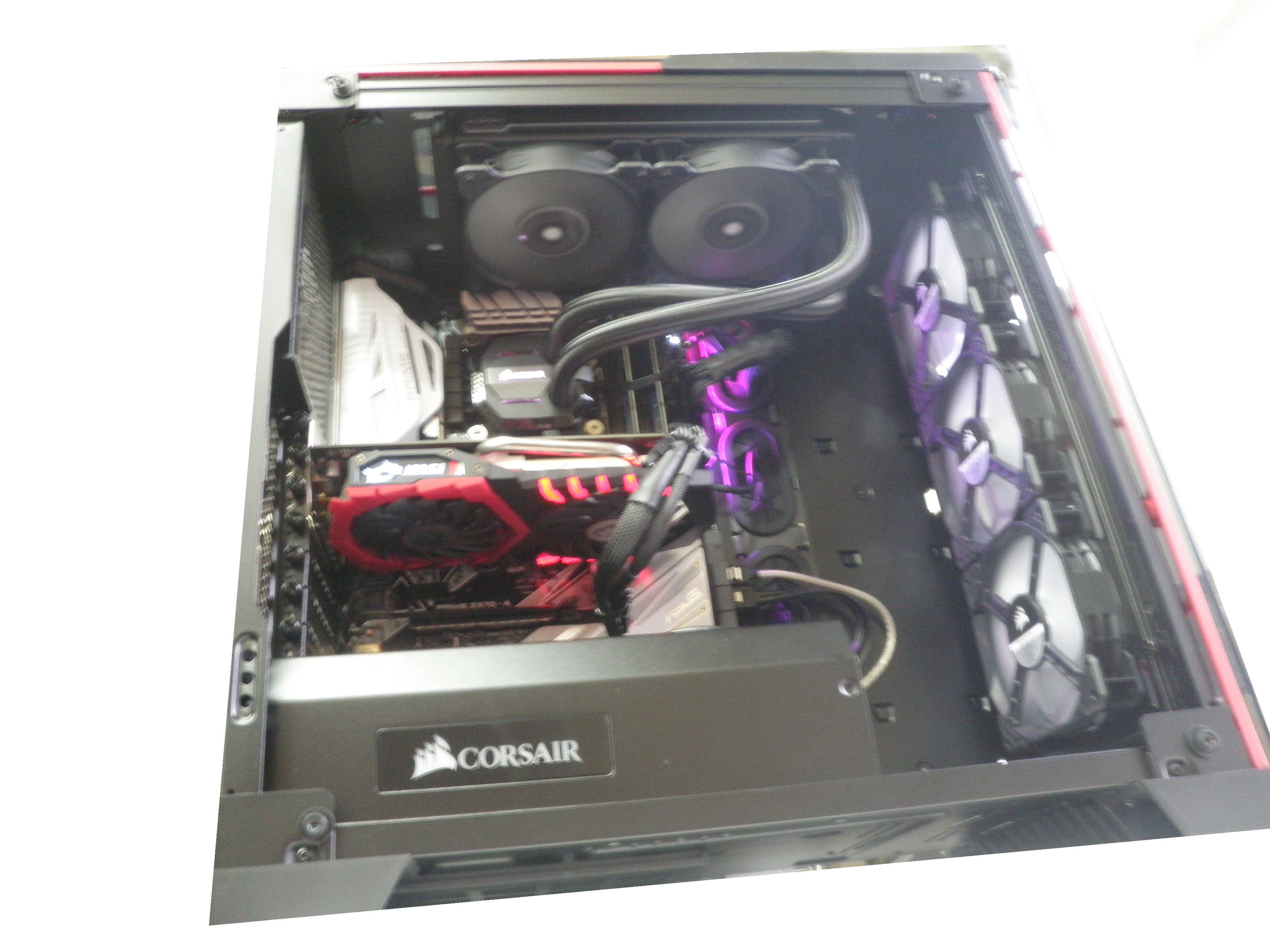

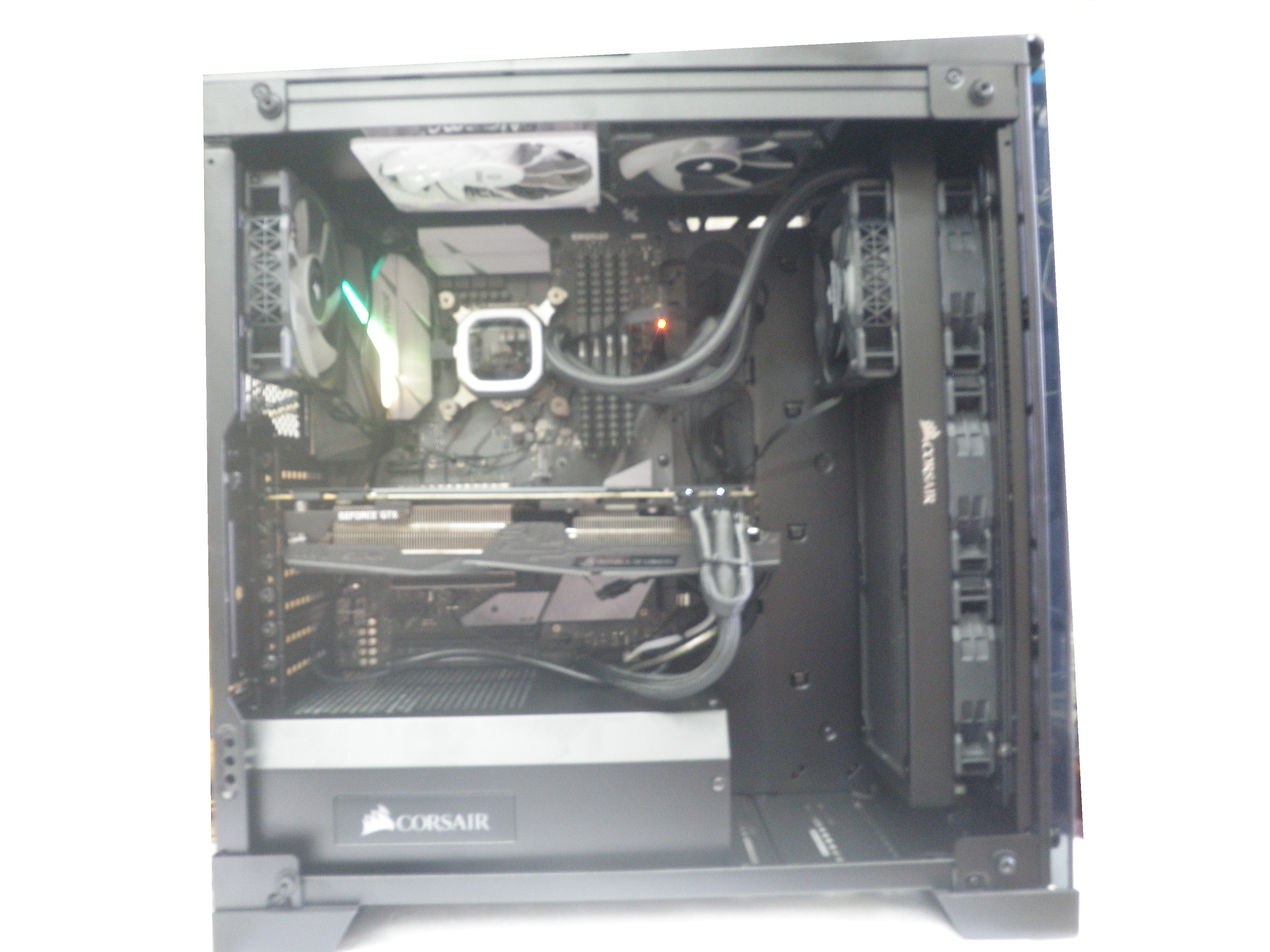

関連パーツ既出です。
570X REDタイプは初登場です。
3タイプございまして3タイプ目でございます。
MSIのビデオカードの赤と同調しております。
(2018/4/11)

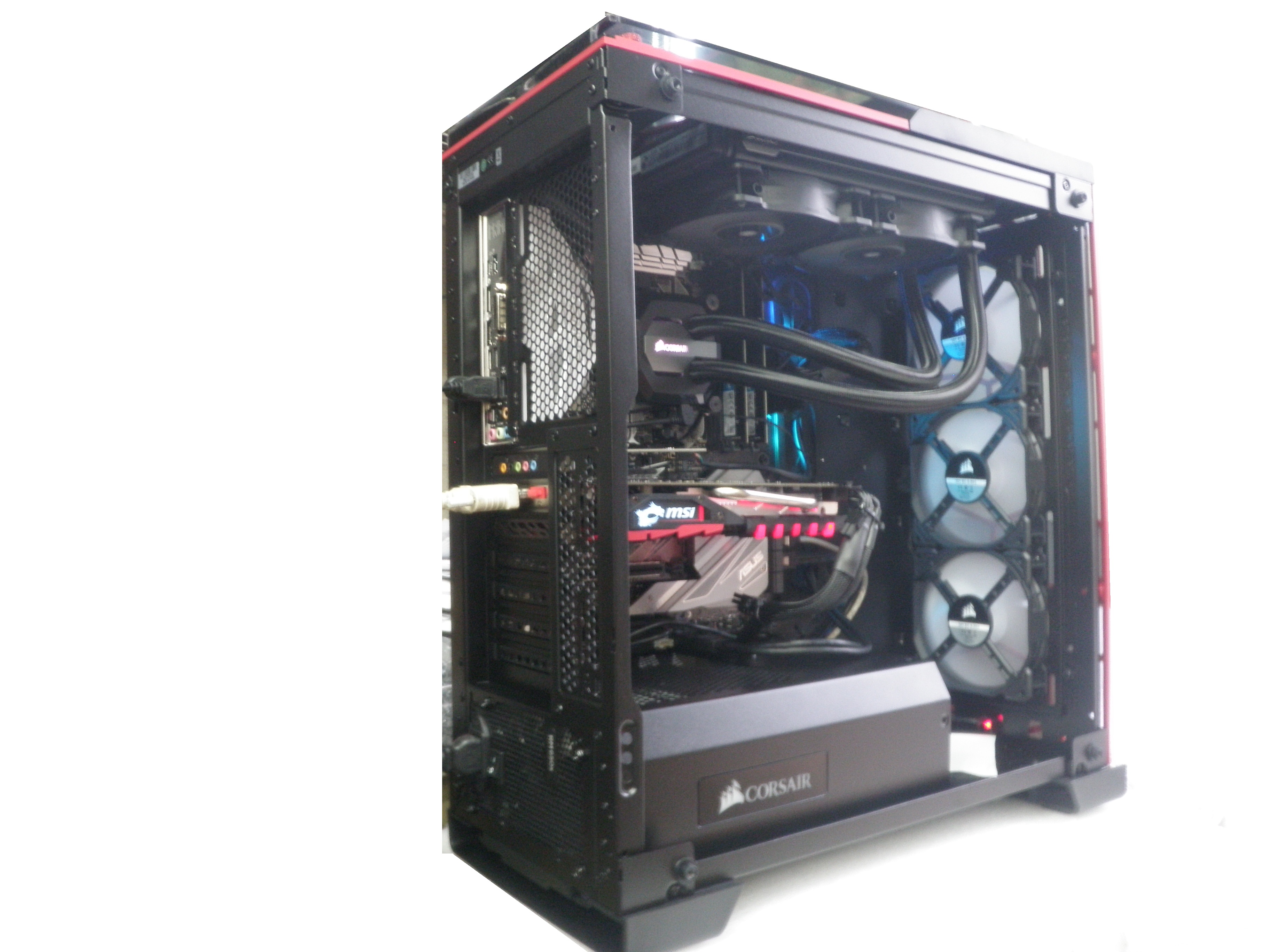

CPUクーラー
Corsair H150i PRO RGB CW-9060031-WW 36cmラジエータ(水冷式)
・マザーボード
MSI Z370 GAMING PRO CARBON
・筐体
CORSAIR 570X RGB CC-9011098-WW BLACK
クリック

クリック

クリック

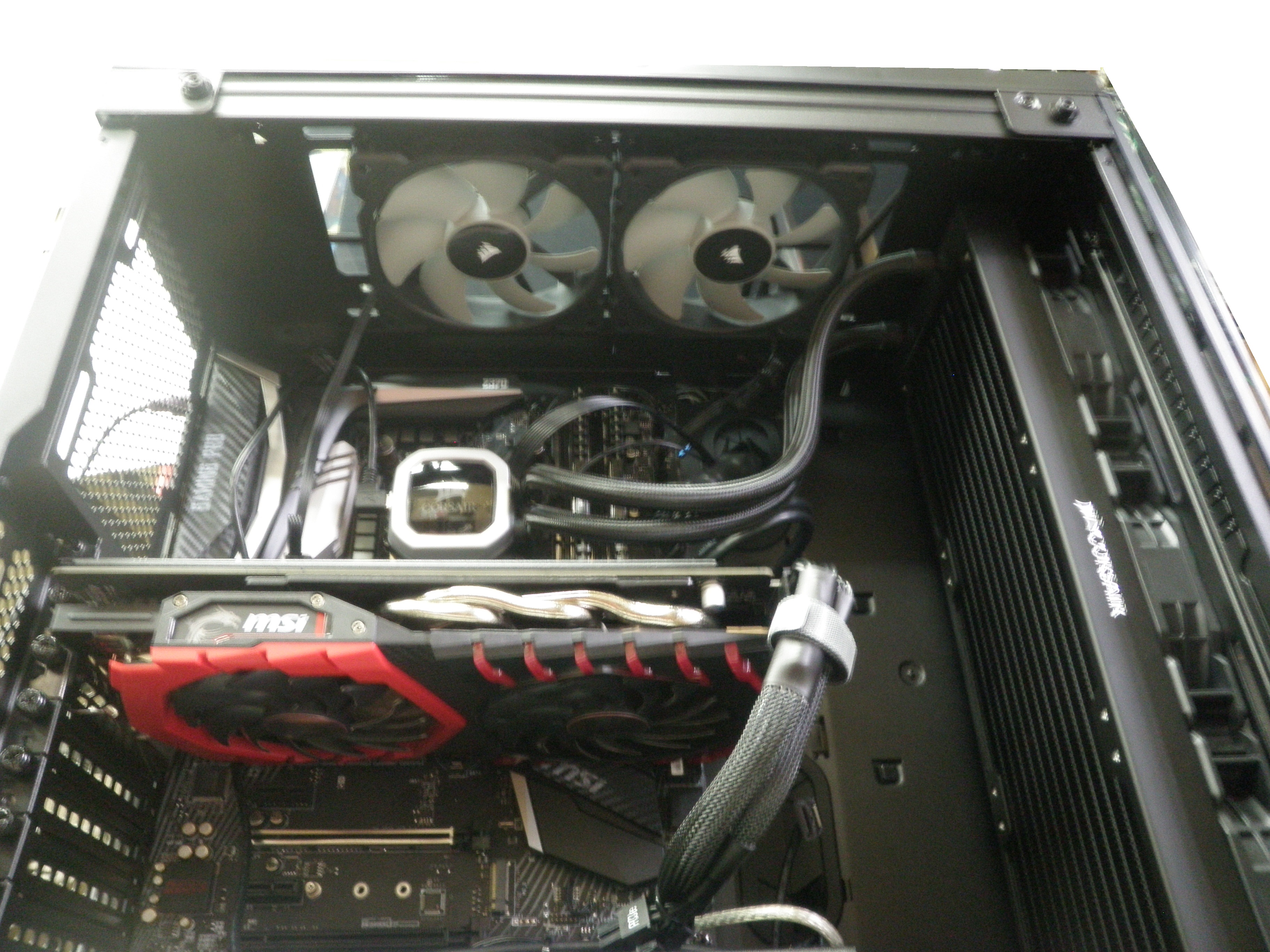

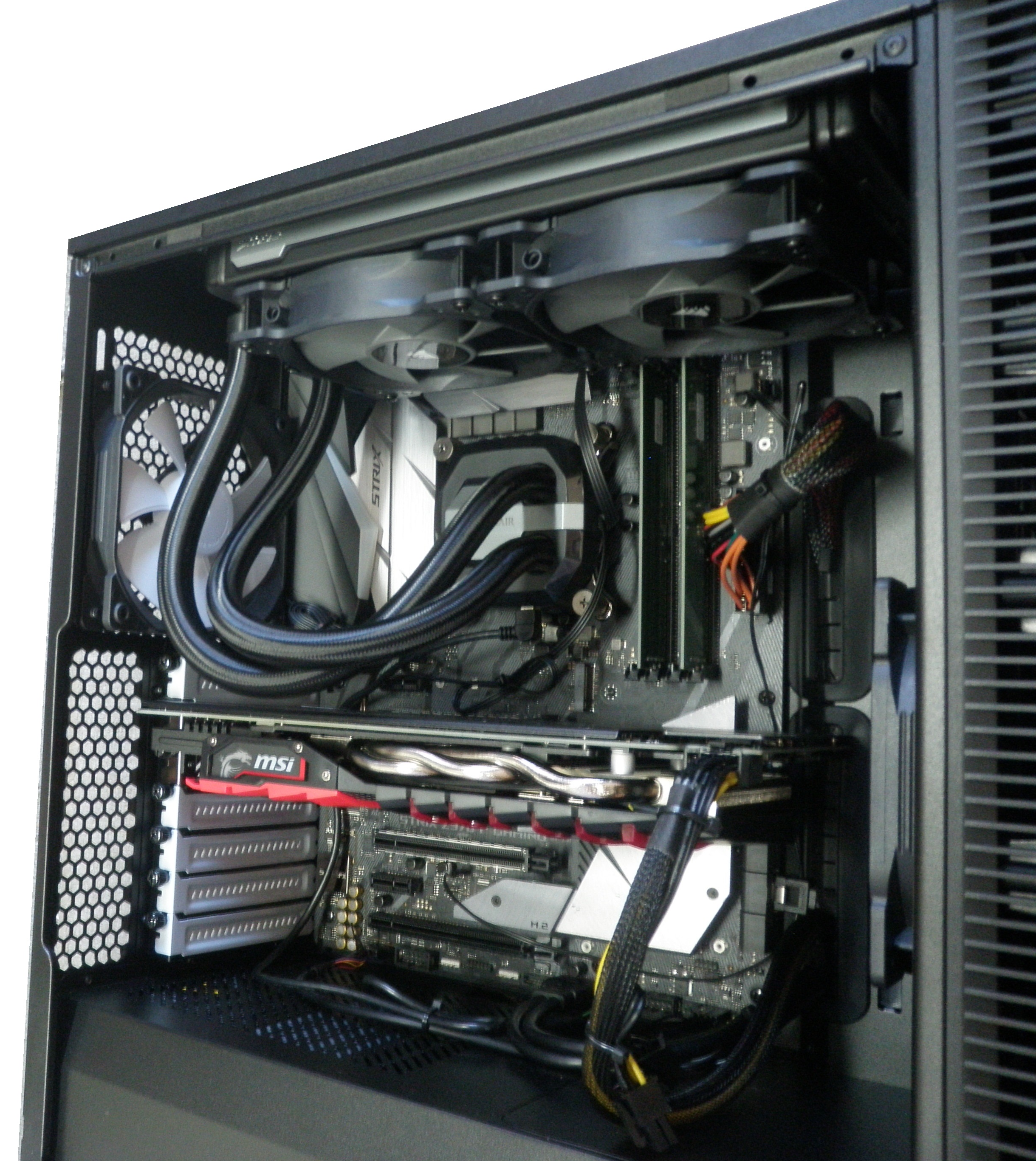

ケースファンが一個余りましたのでリアに設置しようかと思いましたが、シンクとの干渉により設置不可。
一個は了承の上同梱のかたちでお客様へお送りいたしました。
ラジエータの上段または中段にサンドイッチのかたちで設置も有かと思います。
(2018/4/9)

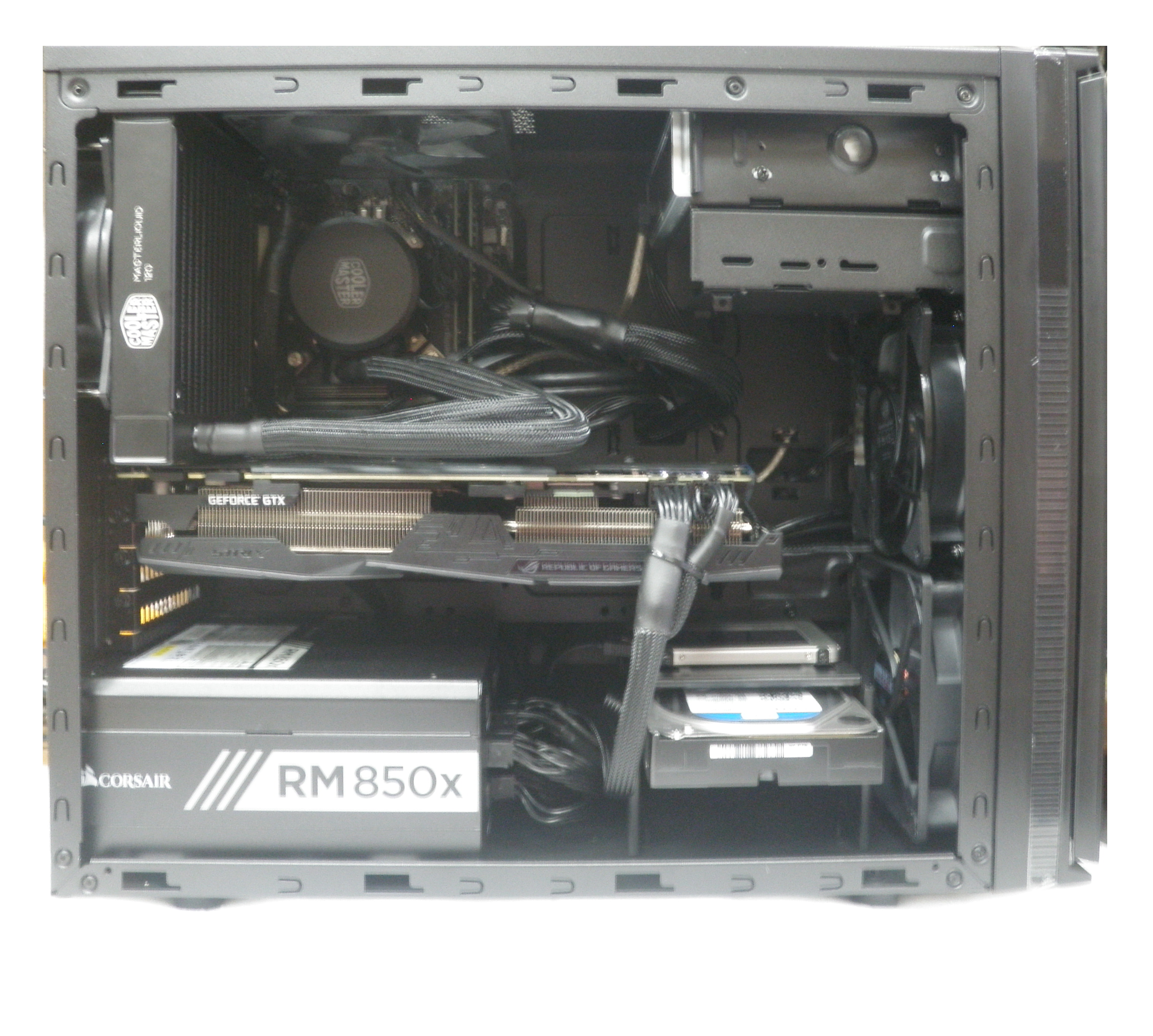

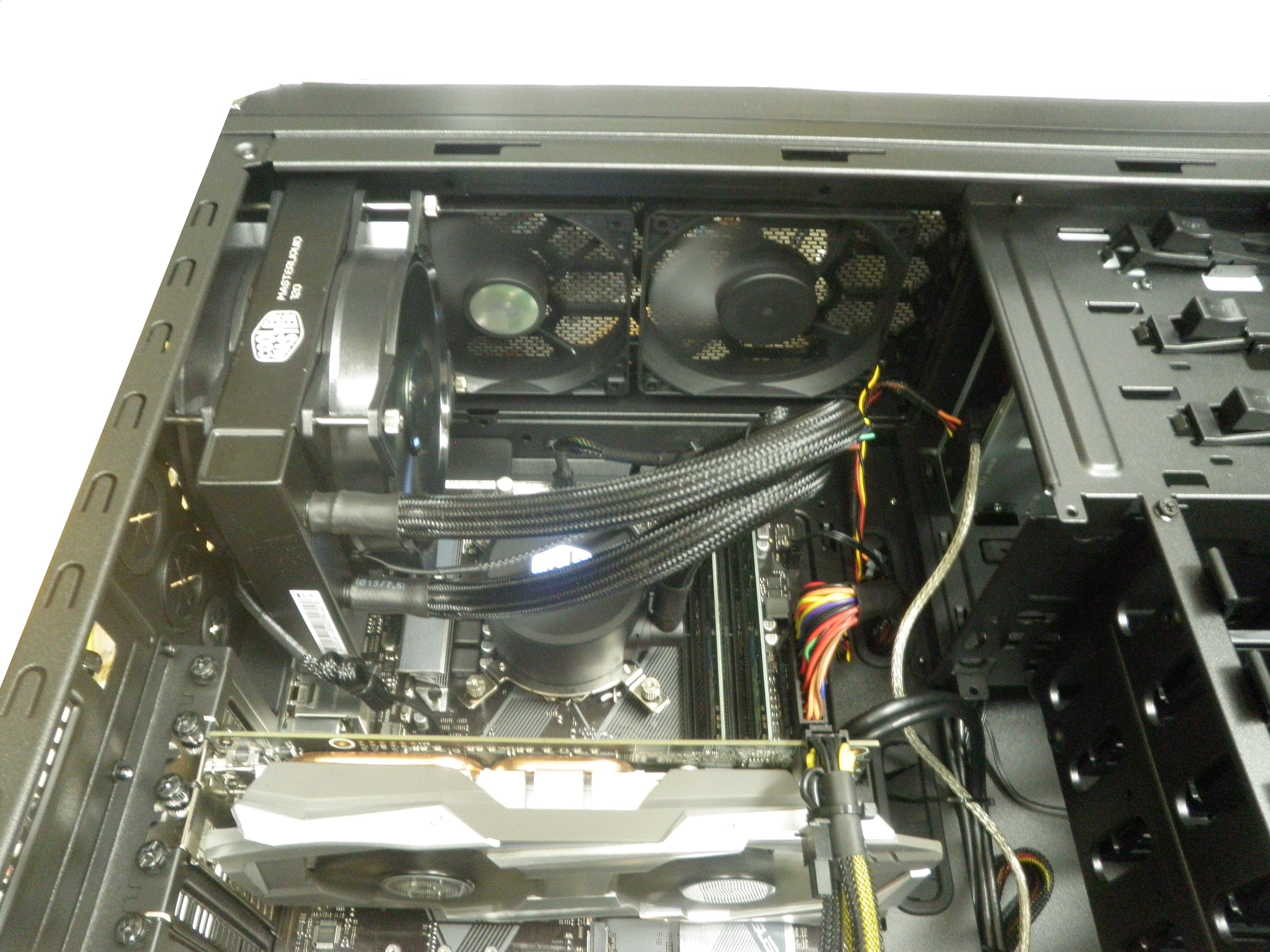

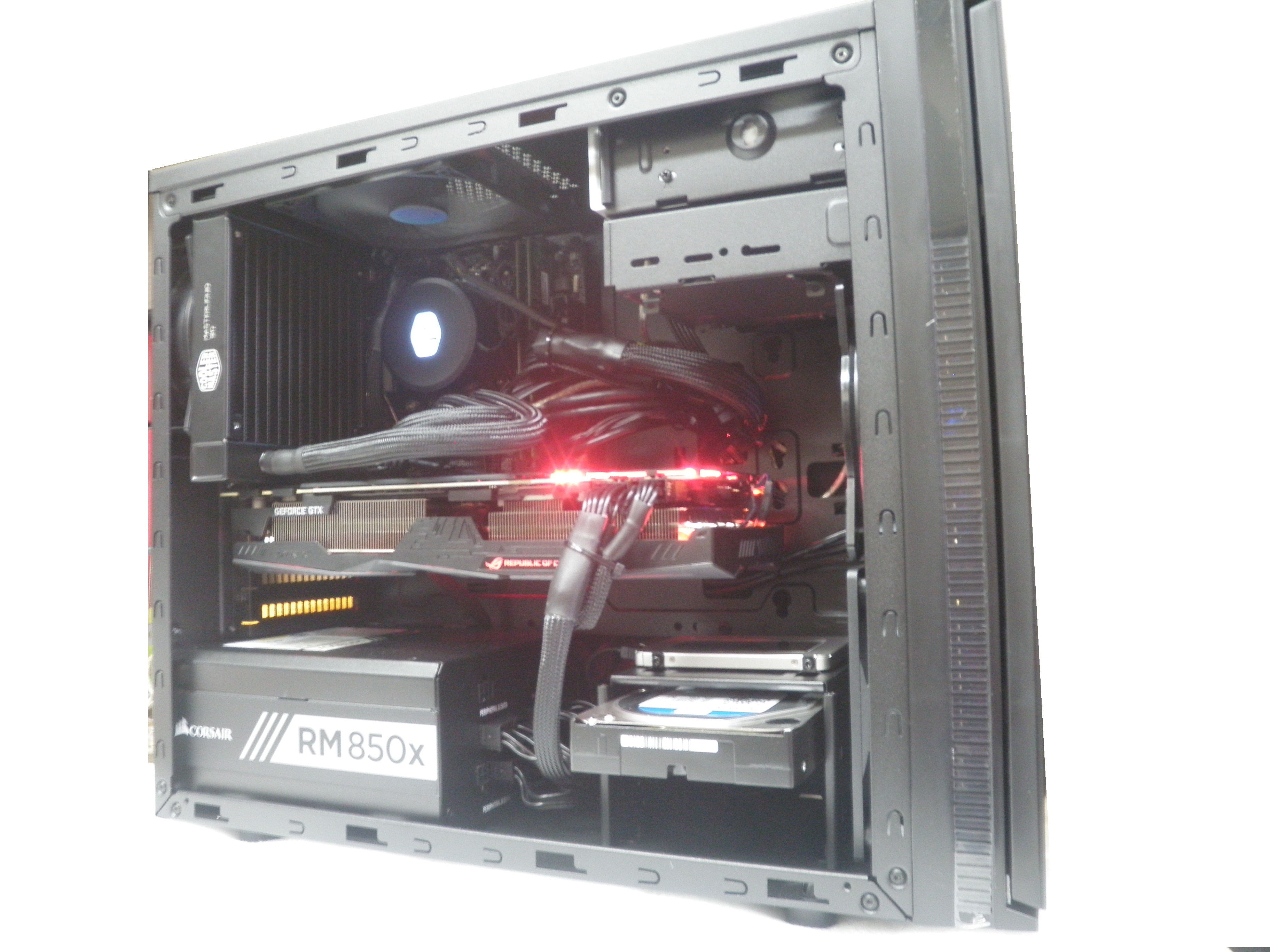

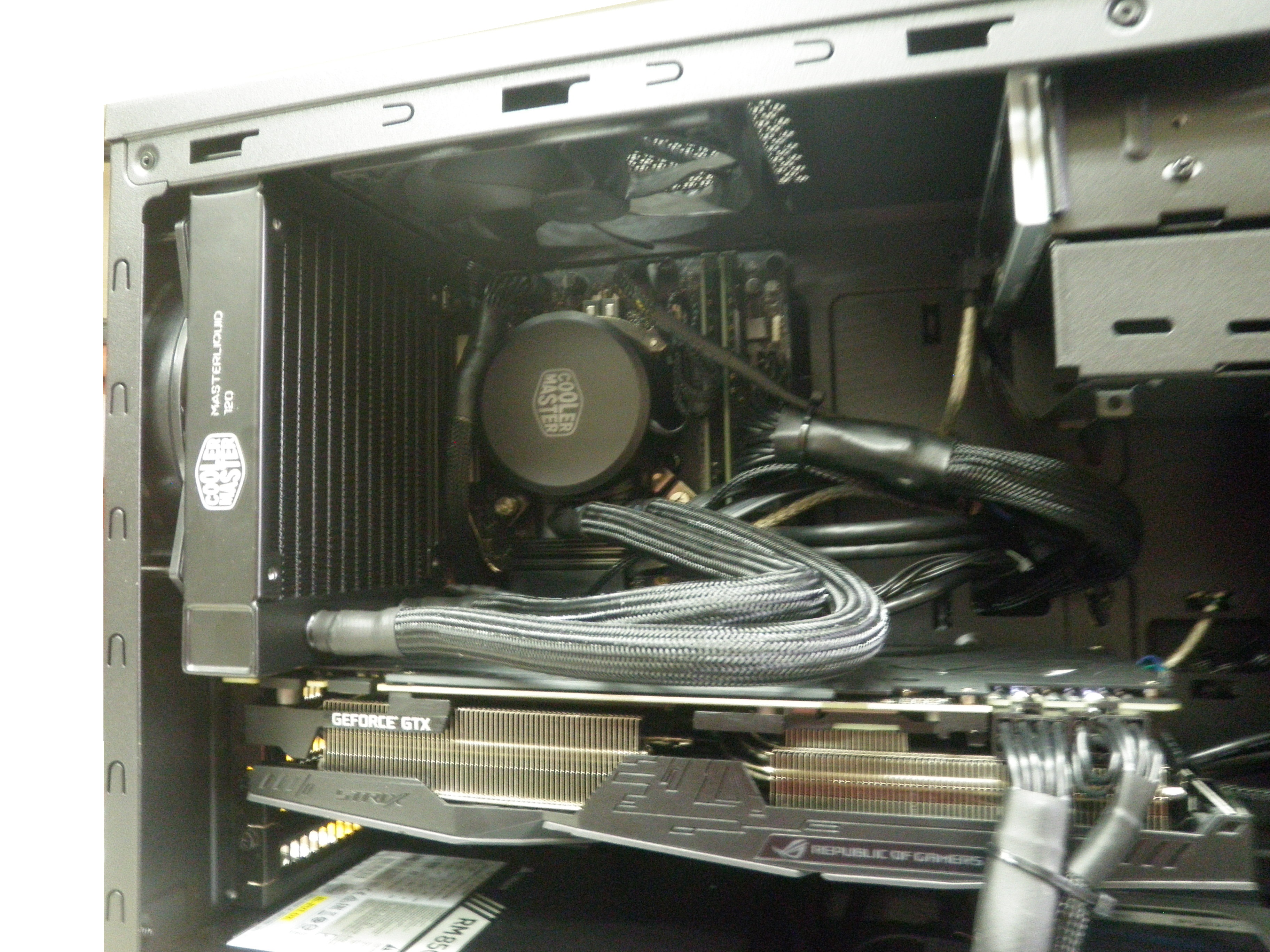

CPUクーラー
Cooler Master MasterLiquid Pro 120 MLY-D12X-A20MB-J1(水冷式)
・マザーボード
ASRock Fatal1ty Z370 Gaming-ITX/ac
・筐体
Cooler Master Silencio 352
クリック

クリック
クリック

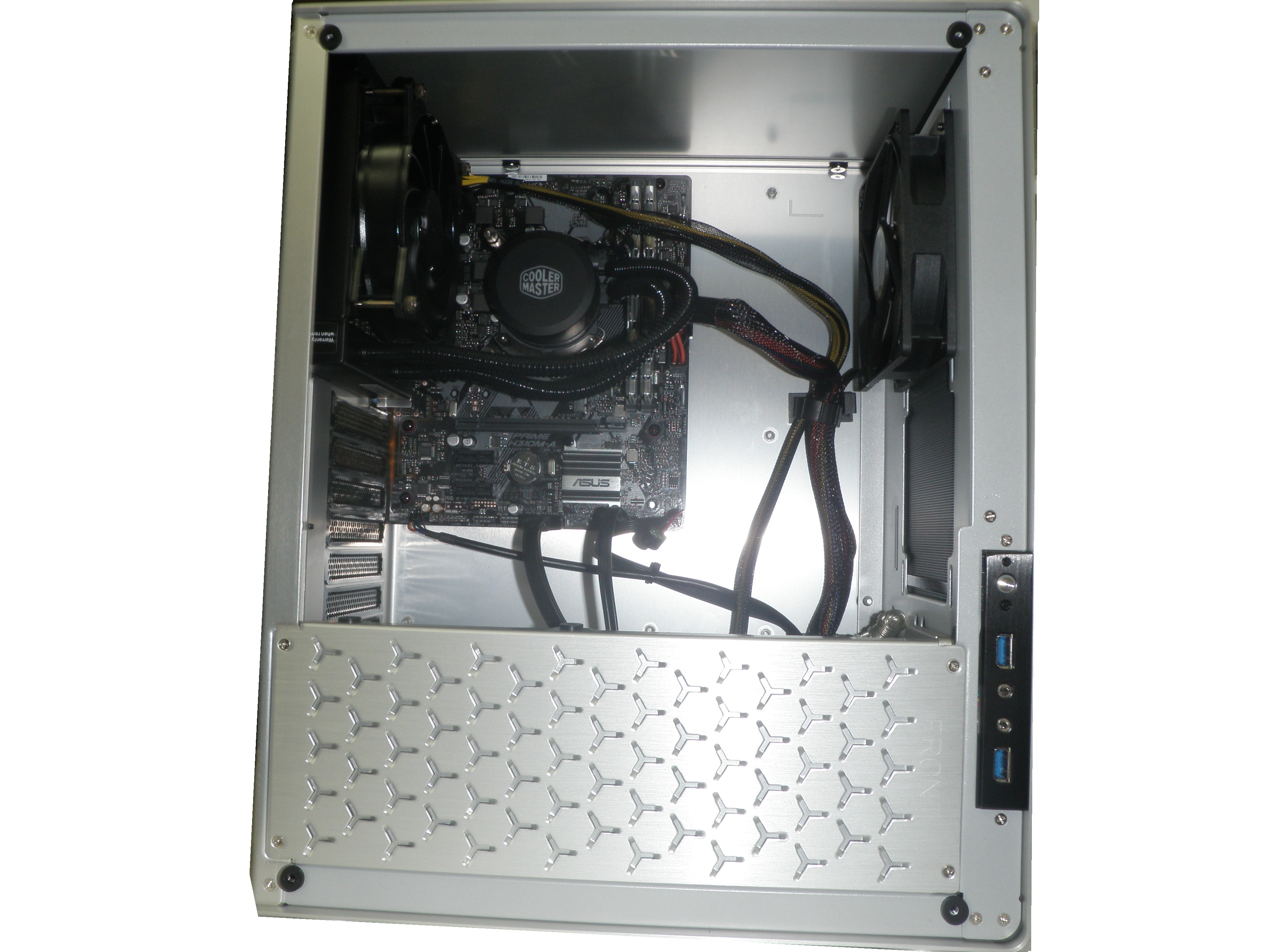

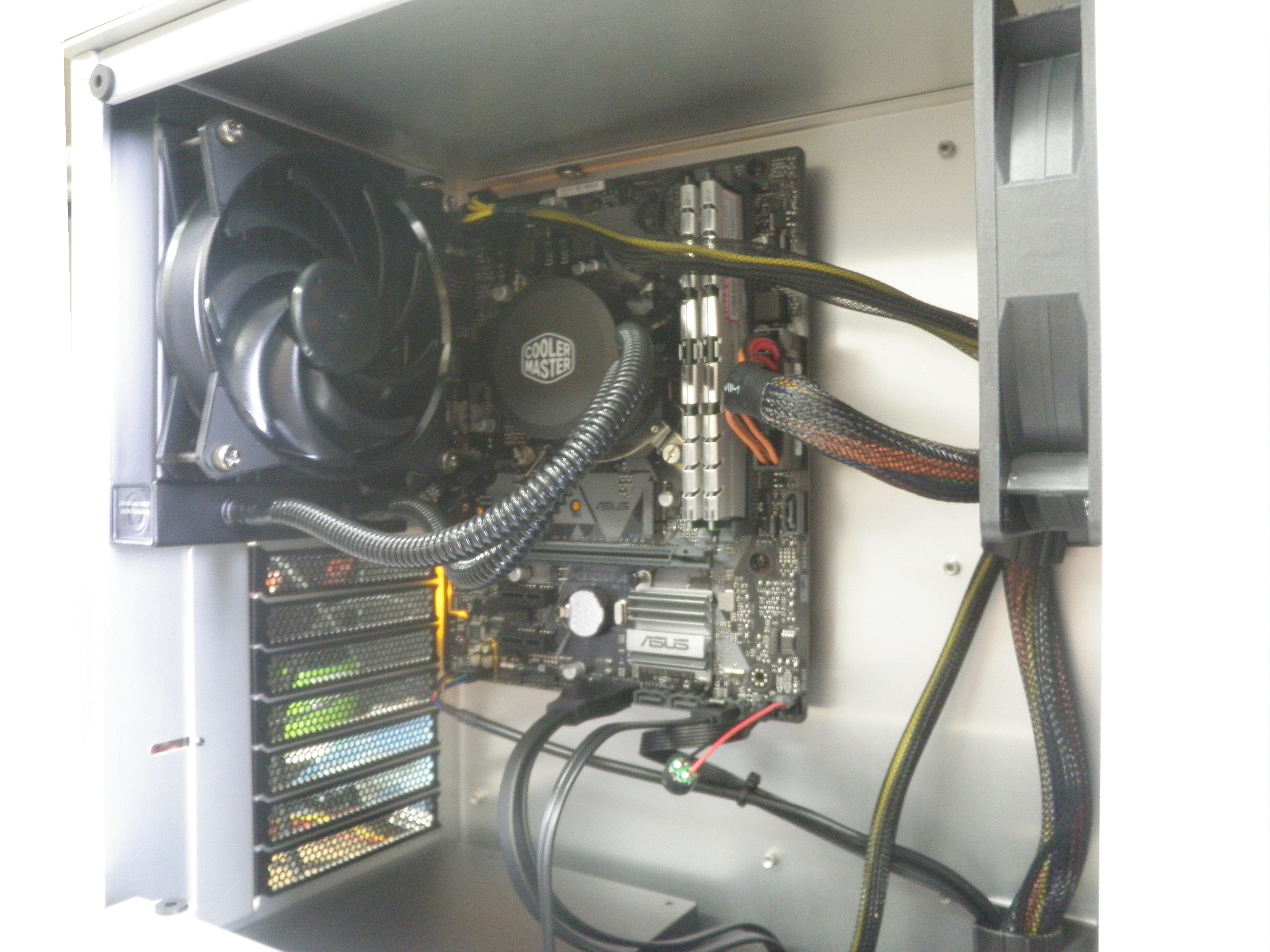

水冷式に付属のファンは二個ありますが干渉ため一個しか使えません。

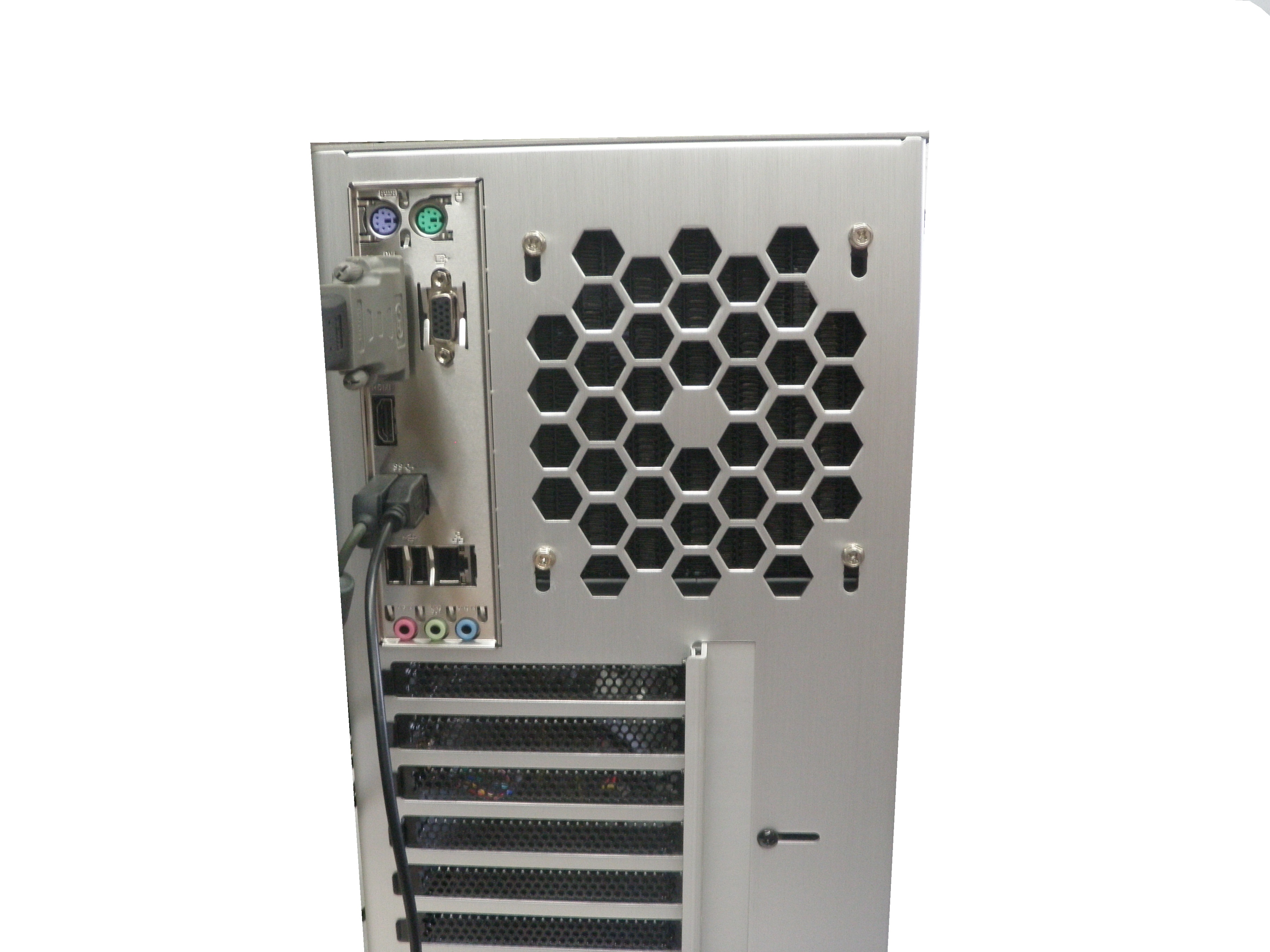

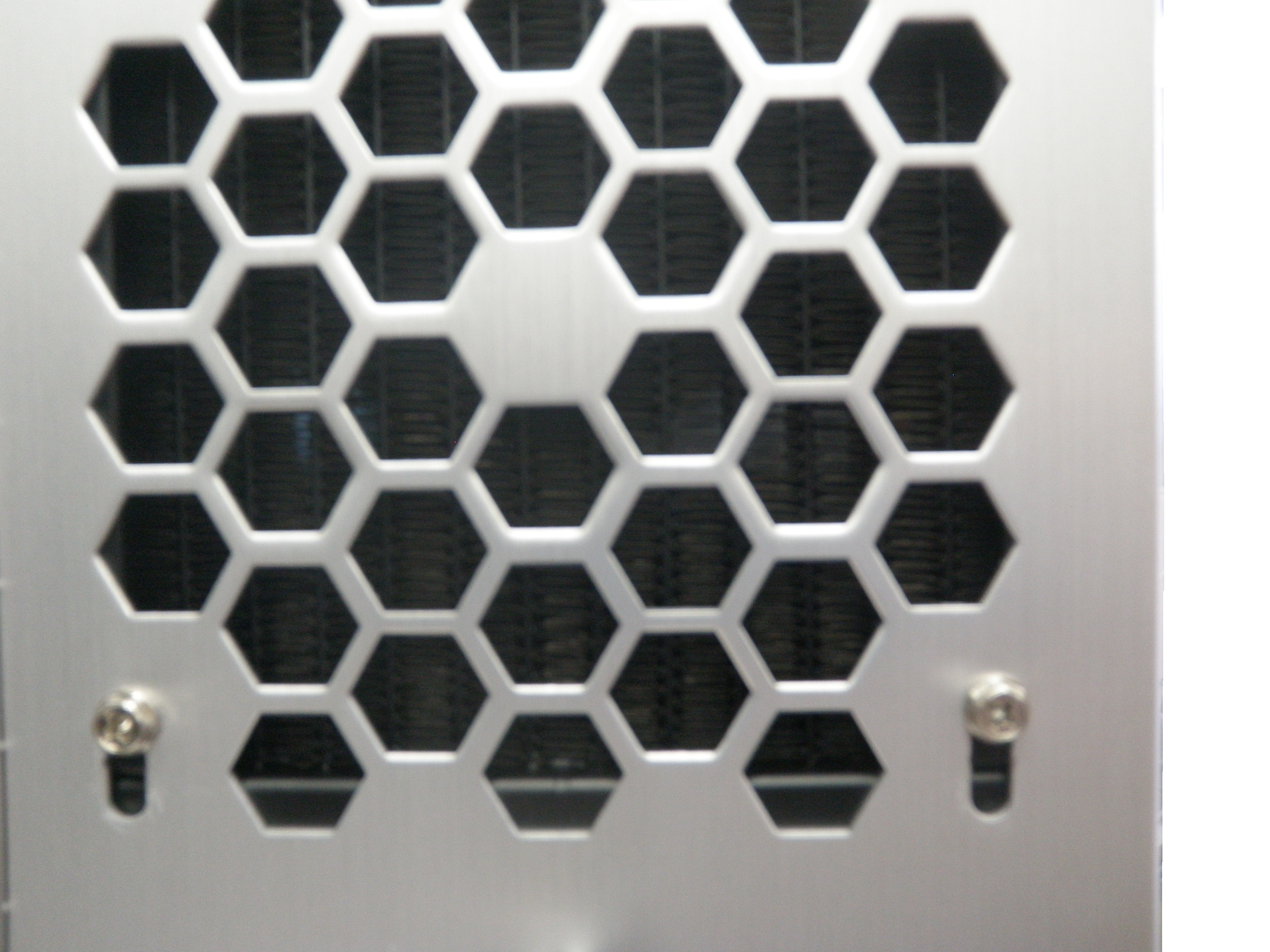

ラジエータに吹け付けがベターですがラジエータをリアに直に設置する穴が存在しないため吸い込みになります。
サンドイッチができればいいのですが内側のファンはクーラー本体との干渉の為不可となります。
パイプはメモリとの干渉の為、接続部は下側となります。
(2018/4/7)

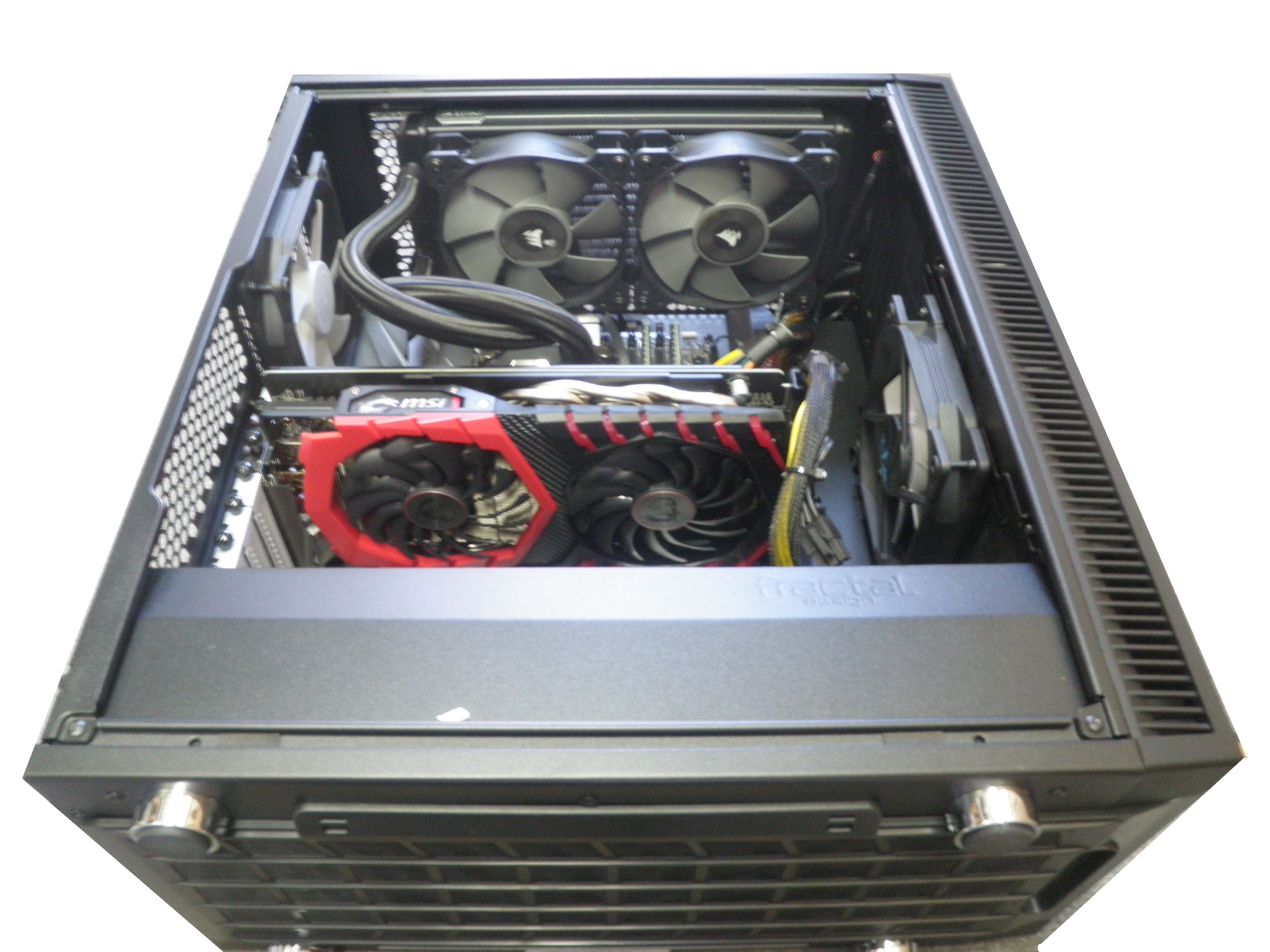

CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Define C FD-CA-DEF-C-BK
クリック

クリック
クリック
クリック

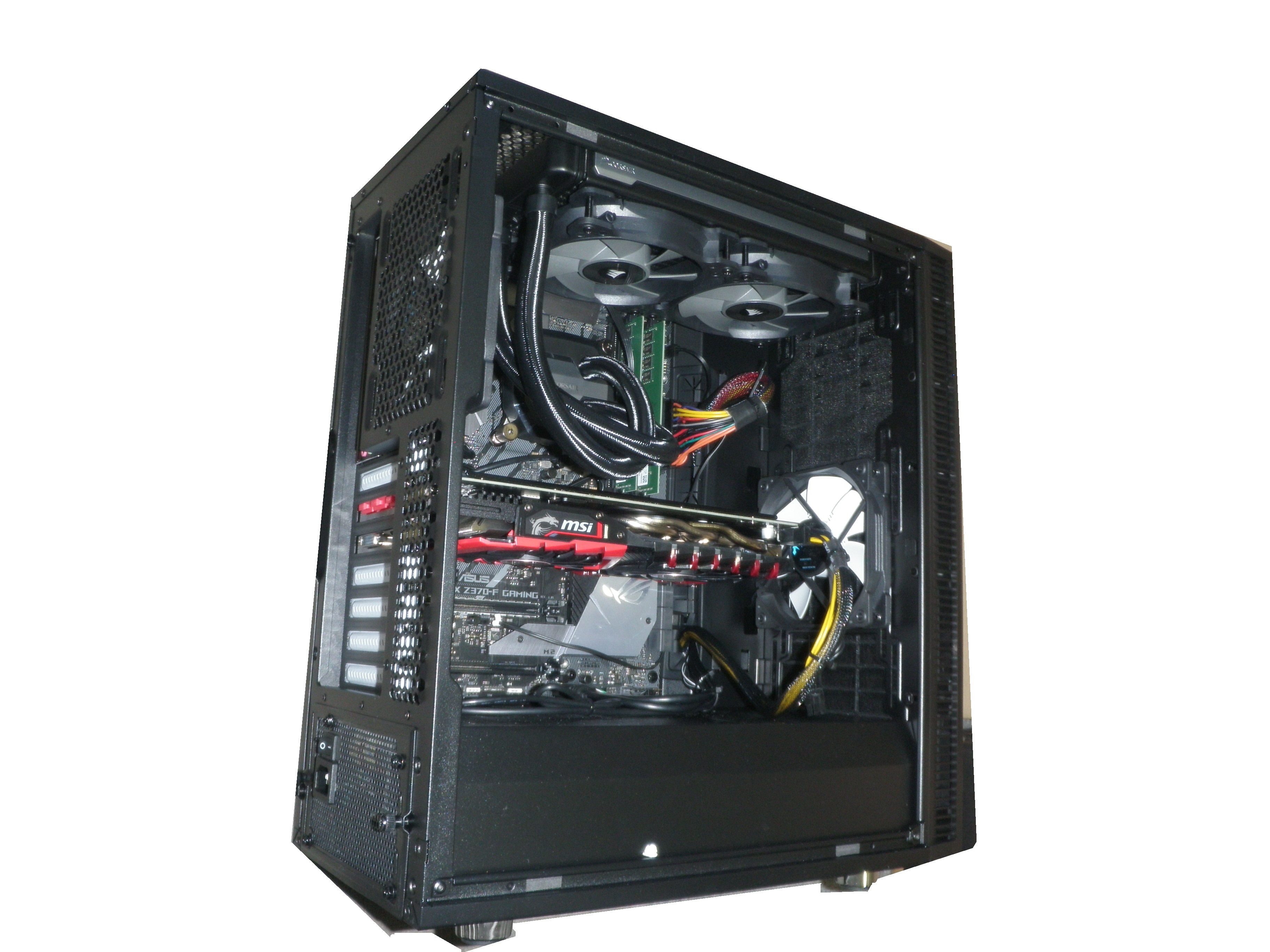

ラジエータ(トップパネル二個)以外のファンはケース標準装備品です。
小さめのPCケースにコンパクトにまとまった感じです。
DVD光学式ドライブは必要無しとのコンセプトになります。
こういった傾向が増えつつあります。
(2018/3/29)


CPUクーラー
Corsair H115i CW-9060027-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Corsair Air 540 CC-9011030-WW
クリック

クリック

クリック

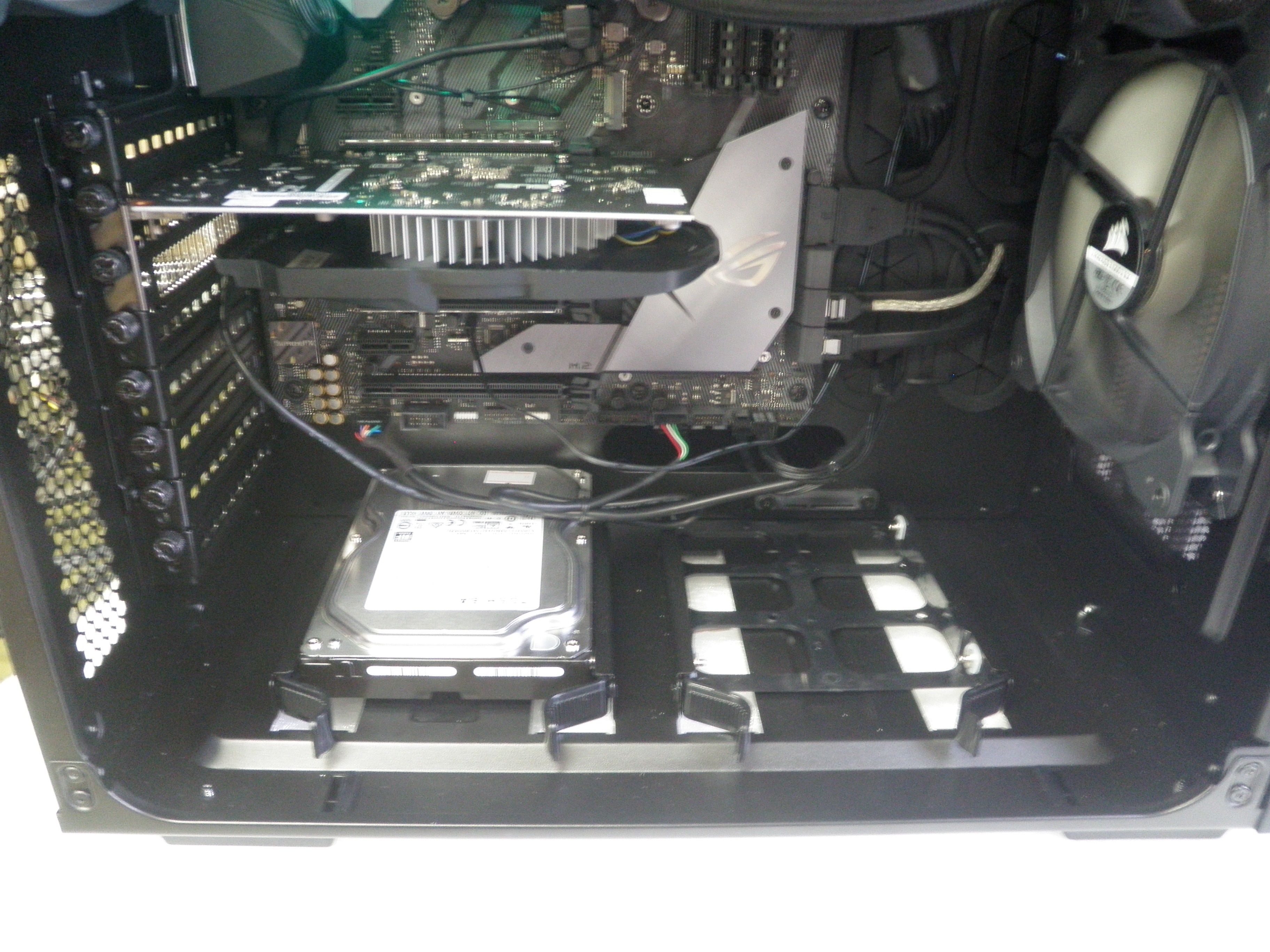

このケースですがHDDをボトムに設置致します。
ホットスワップのかたちになります
(2018/3/24)

CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Define R5 FD-CA-DEF-R5-TI-W

クリック

クリック
(2018/3/16)

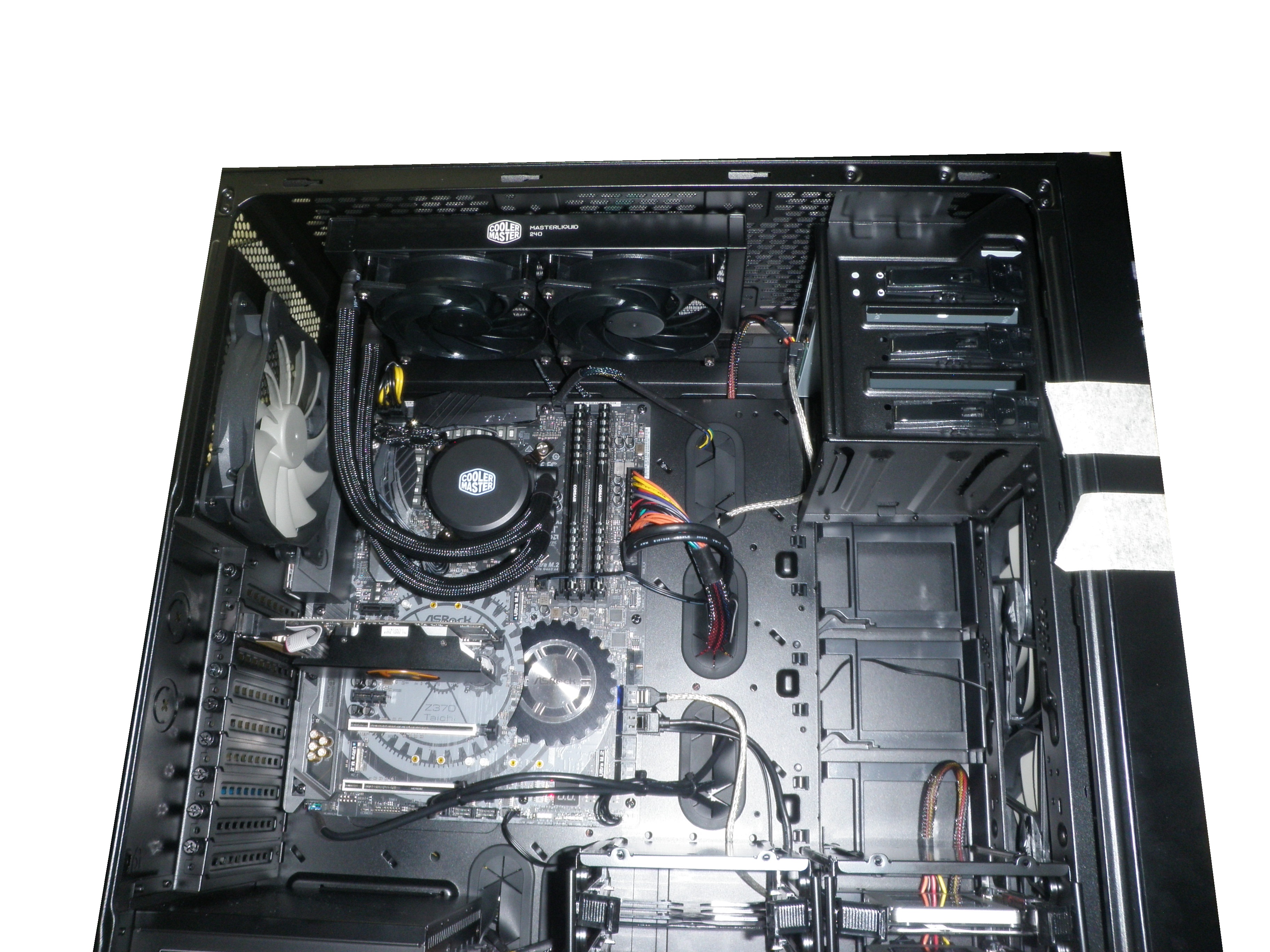

CPUクーラー
Cooler Master MasterLiquid 240 MLX-D24M-A20PW-R1
・マザーボード
ASUS ASRock Z370 Taichi
・筐体
CORSAIR Obsidian 750D Airflow Edition CC-9011078-WW

クリック

クリック

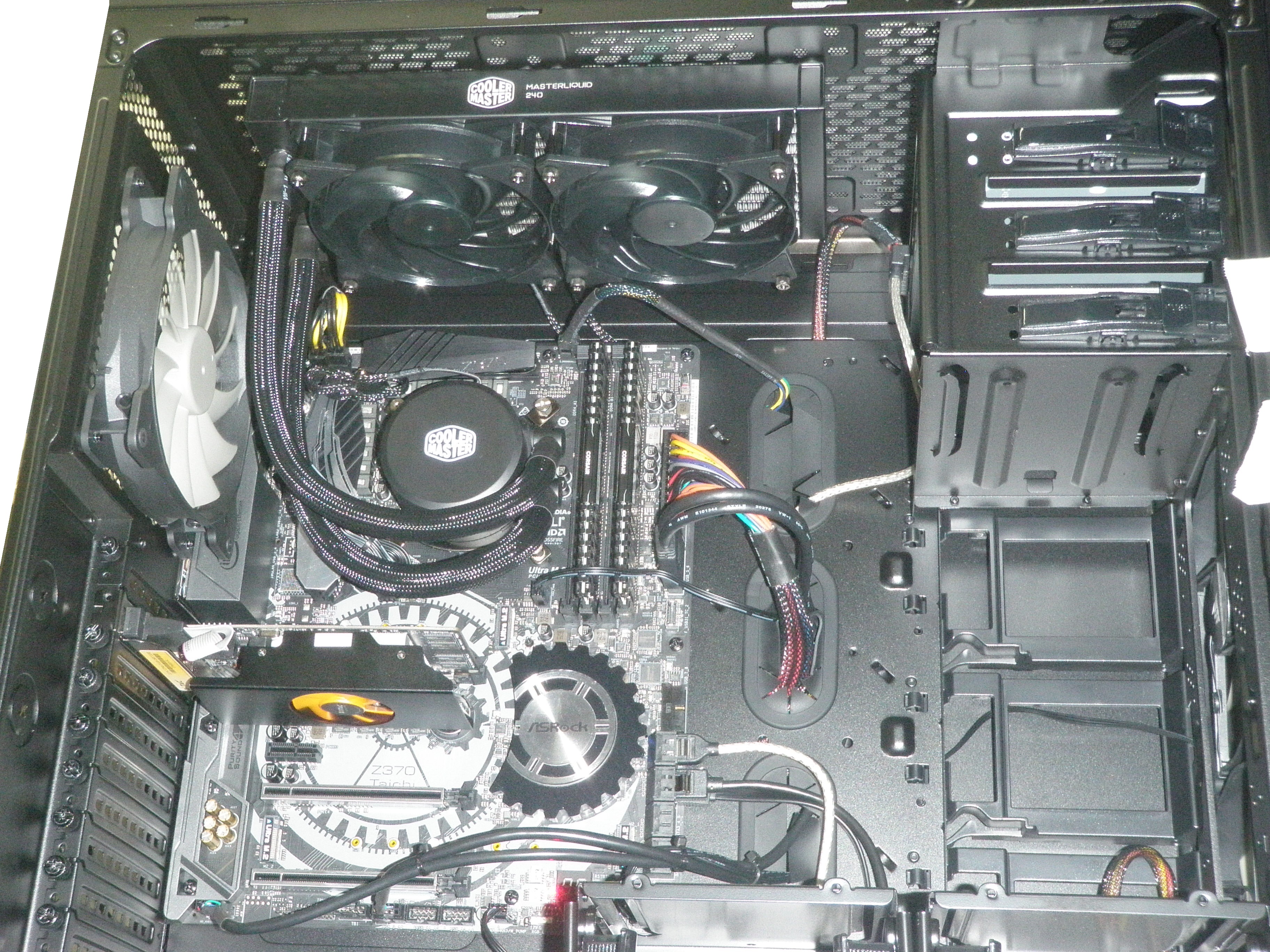

このケースでしたら大型14cmx28cmのラジエータも設置できるかもしれません。
前後に余裕があります
(2018/3/15)

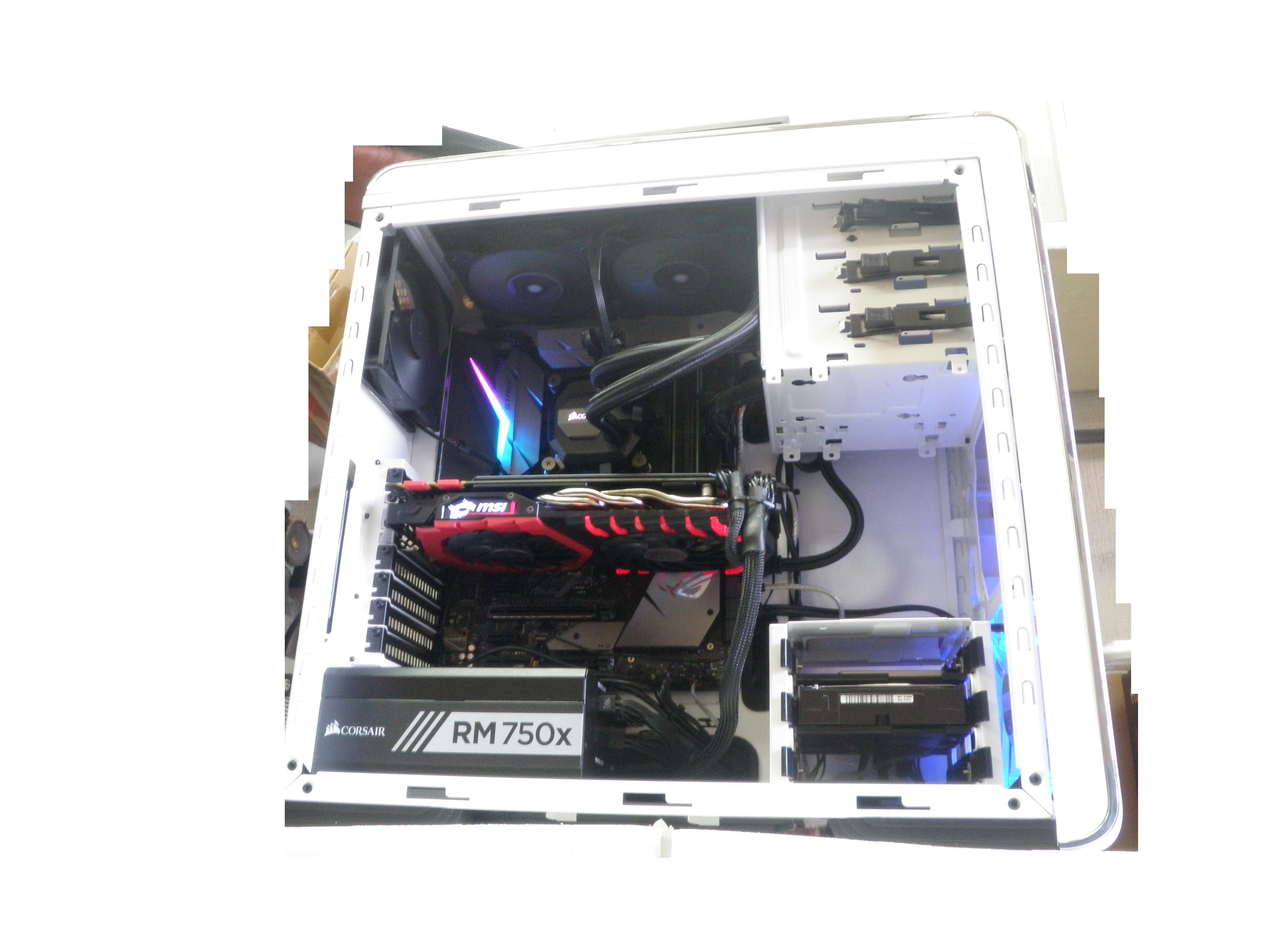

CPUクーラー
Corsair H100i V2 CW-9060025-WW(水冷式)
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Cooler Master CM 690 III White CMS-693-WWN1-V2

クリック

クリック
(2018/3/8)

CPUクーラー
Fractal Design Celsius S24 FD-WCU-CELSIUS-S24-BK(水冷式)
・マザーボード
ASUS PRIME Z370-A
・筐体
Define R6 FD-CA-DEF-R6-BK-TG


クリック

クリック

クリック

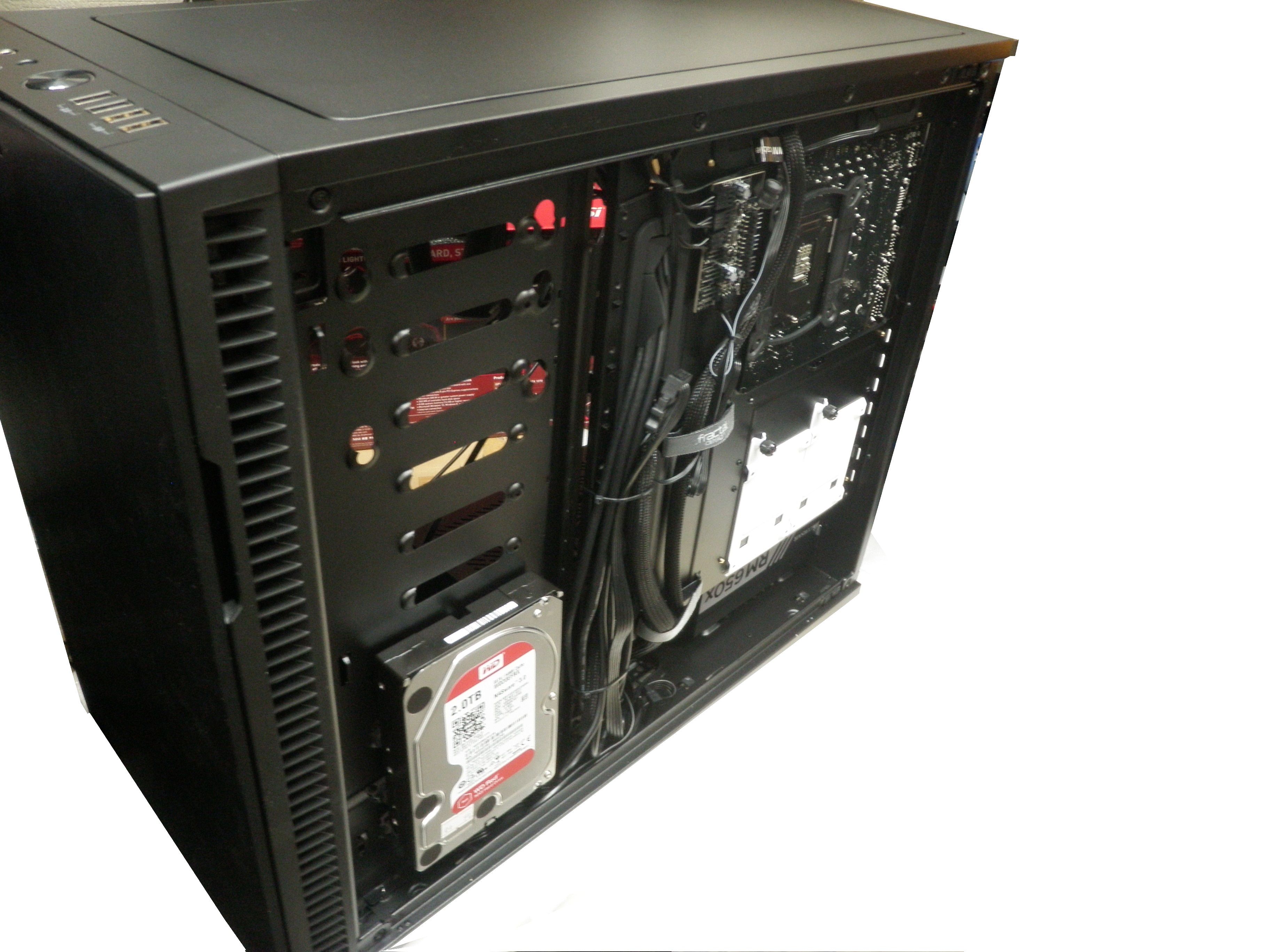

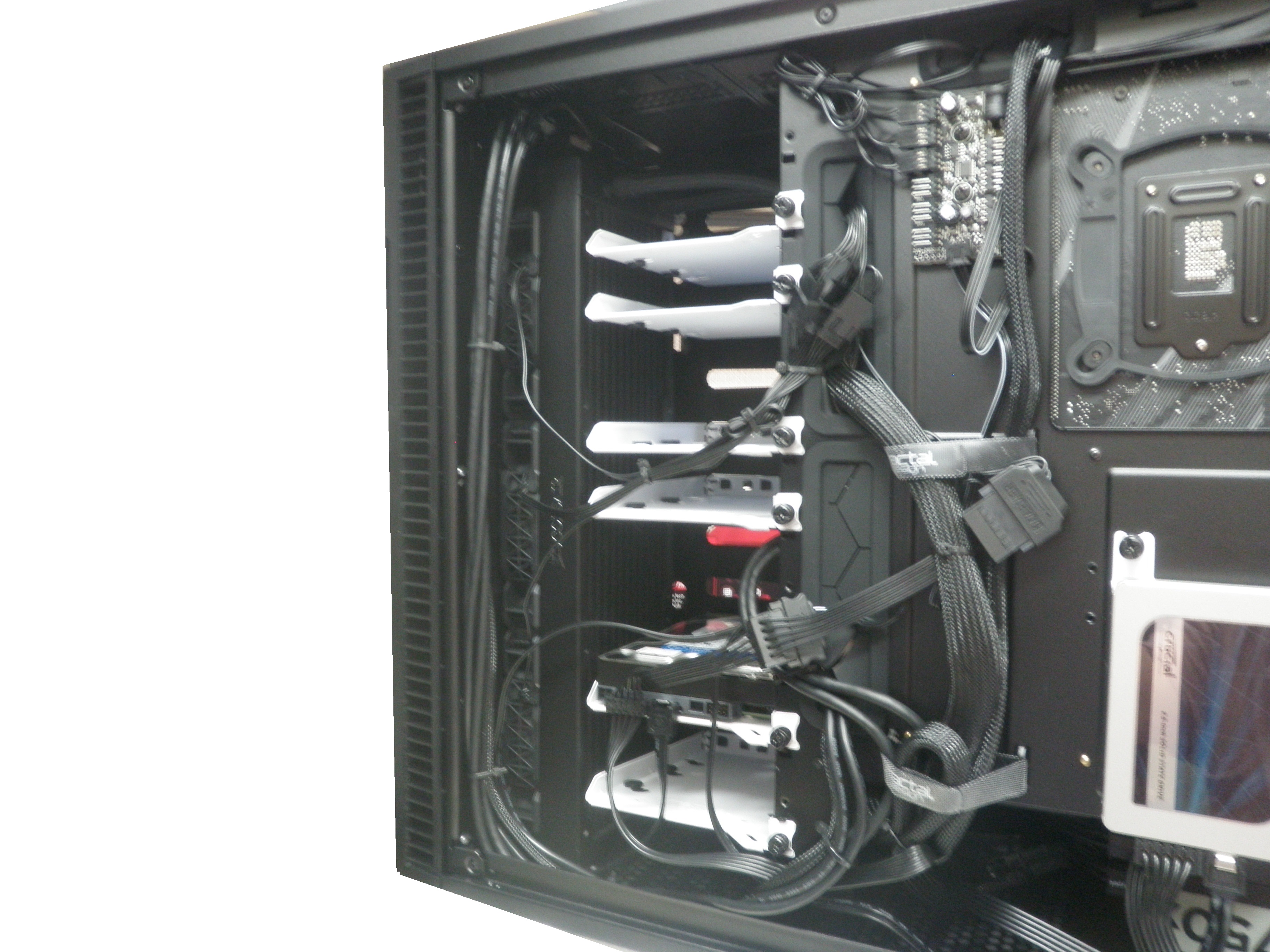

HDDをここに設置できます。
上下二個まで
ネジとゴムワッシャ?で4箇所引っ掛けてあるだけです
※時間がかかる作業です
輸送中には写真左側が上にきます。
輸送中HDDが写真の上にずれる恐れがあるのでサイドパネルとHDDの隙間に干渉材があったほうがいいです
(2018/2/28)

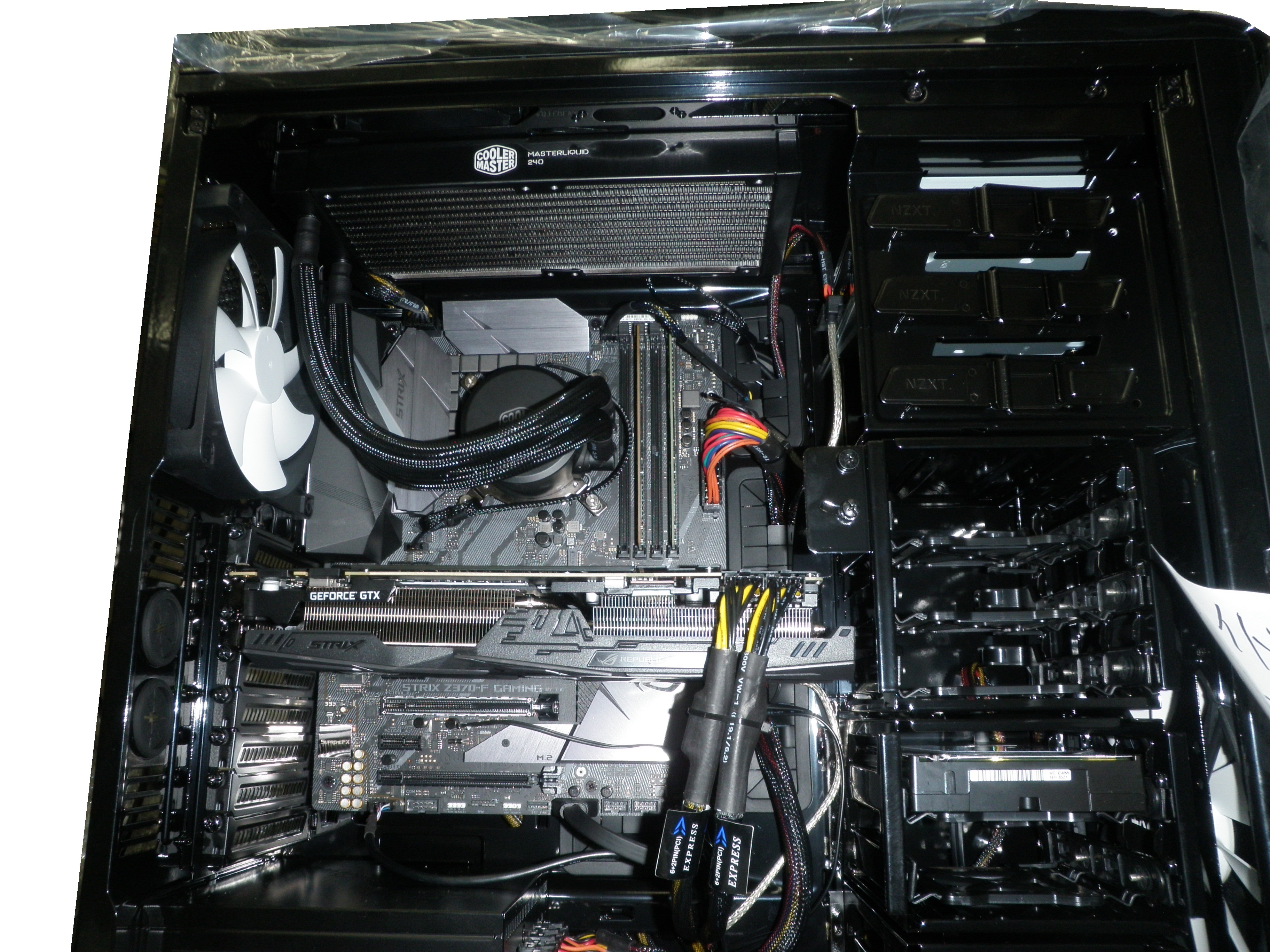

CPUクーラー
Cooler Master MasterLiquid Pro 240 MLY-D24M-A20MB-J1
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
NZXT PHANTOM530-BK

クリック
クリック
(2018/2/28)

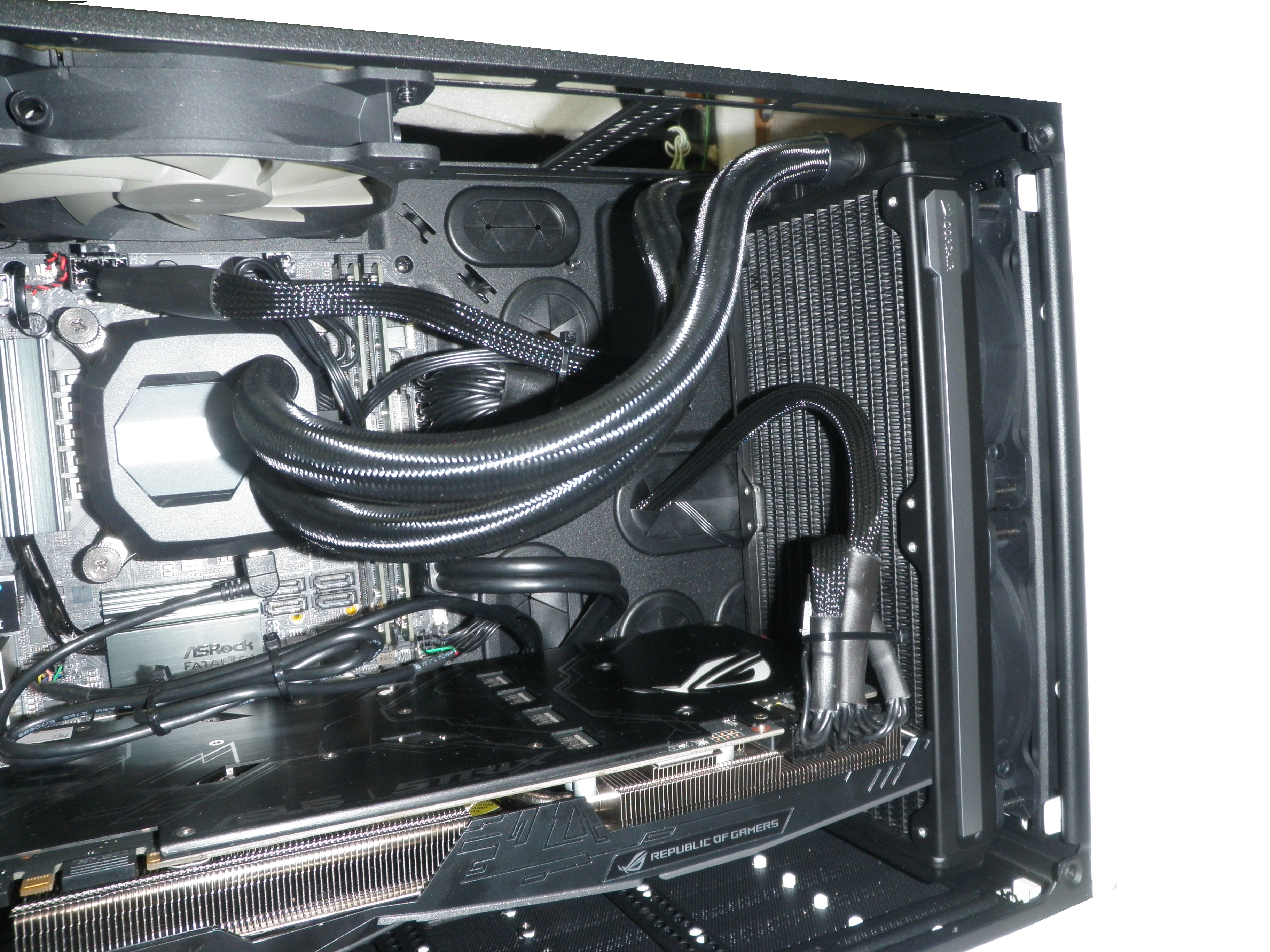

CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASRock Fatal1ty Z370 Gaming-ITX/ac
・筐体
CORSAIR Carbide Air 240 White Edition CC-9011069-WW

クリック
クリック
(2018/2/22)

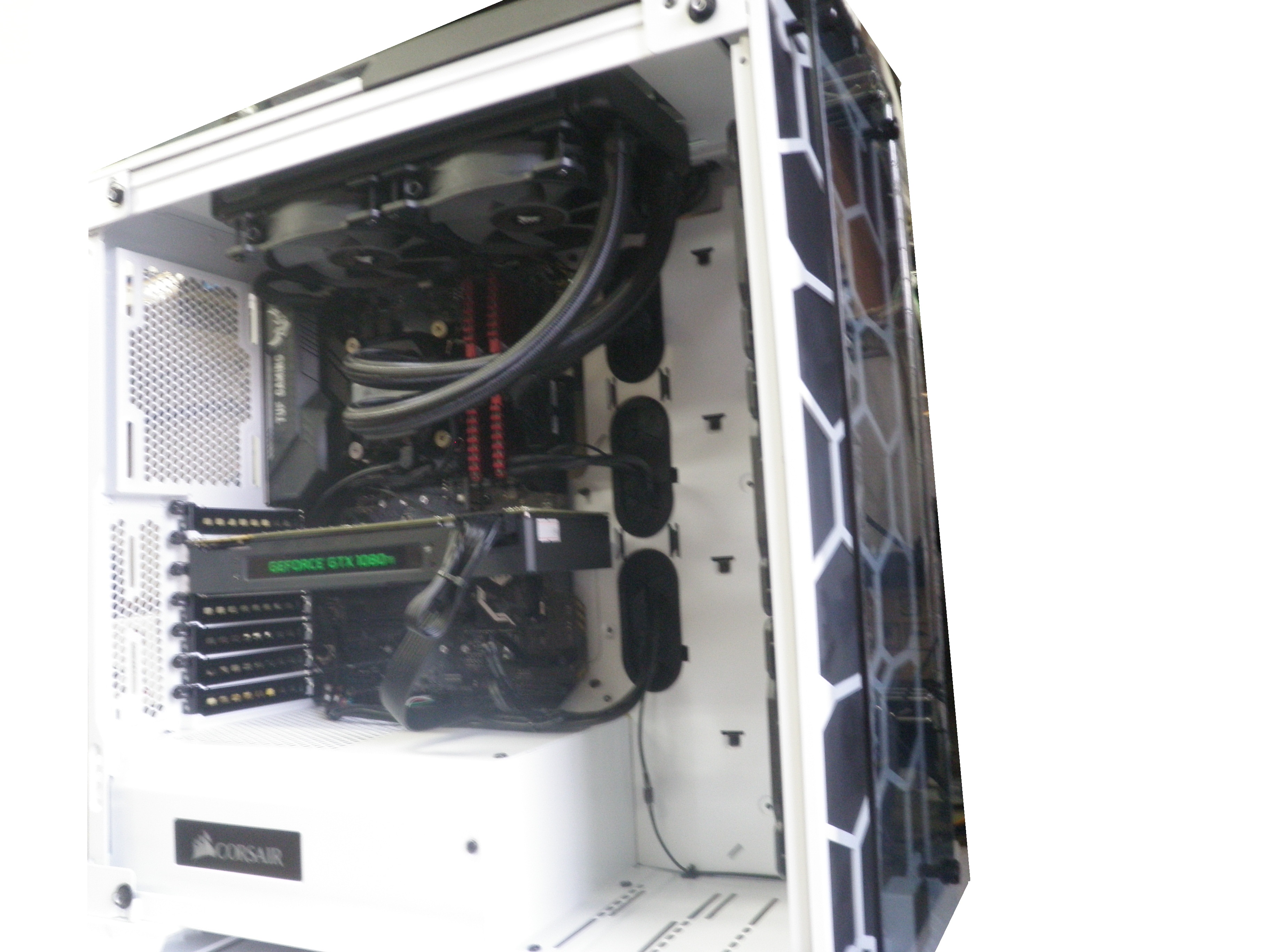

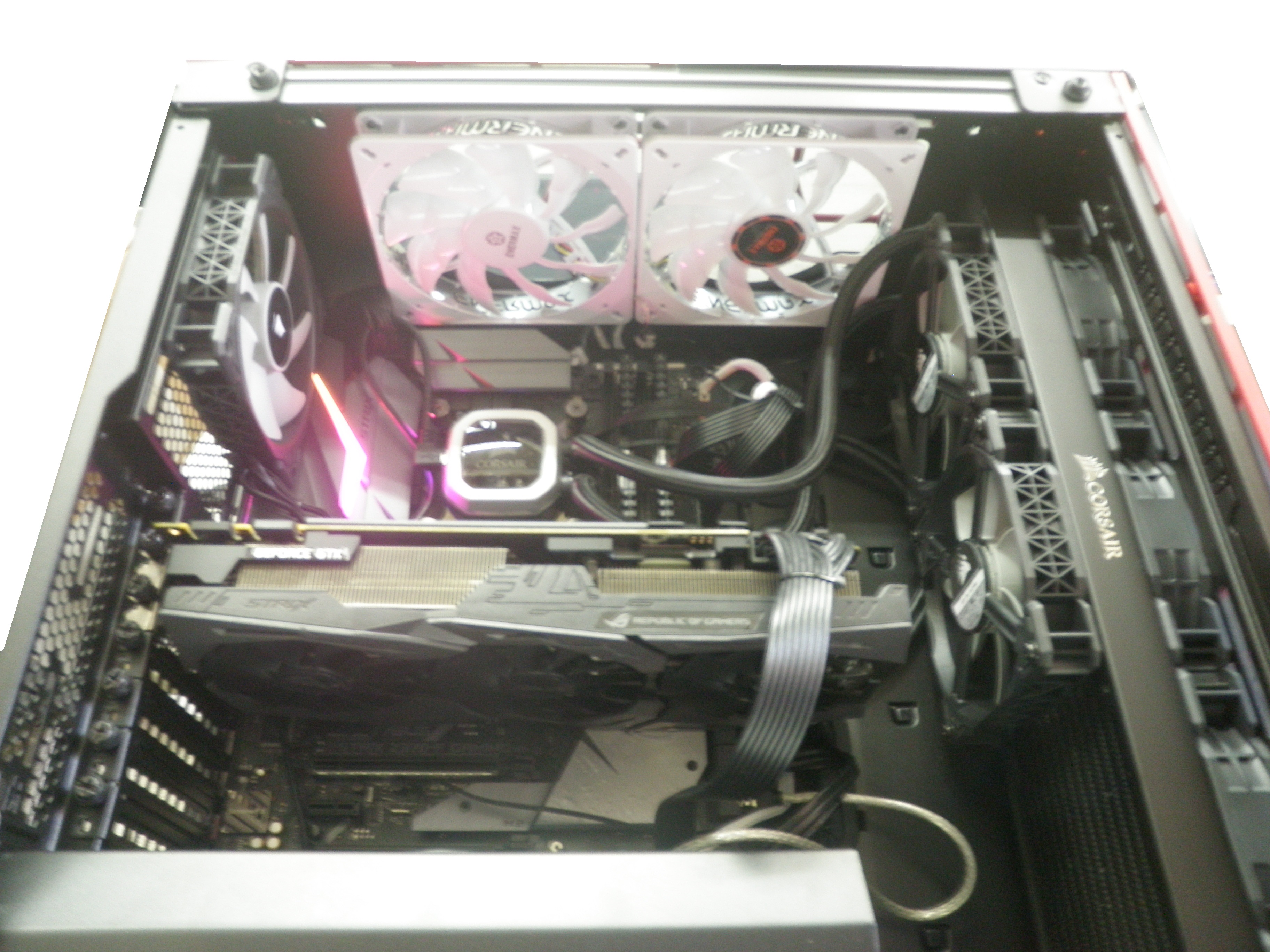

CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
CORSAIR 570X RGB CC-9011110-WW

クリック
(2017/12/25)

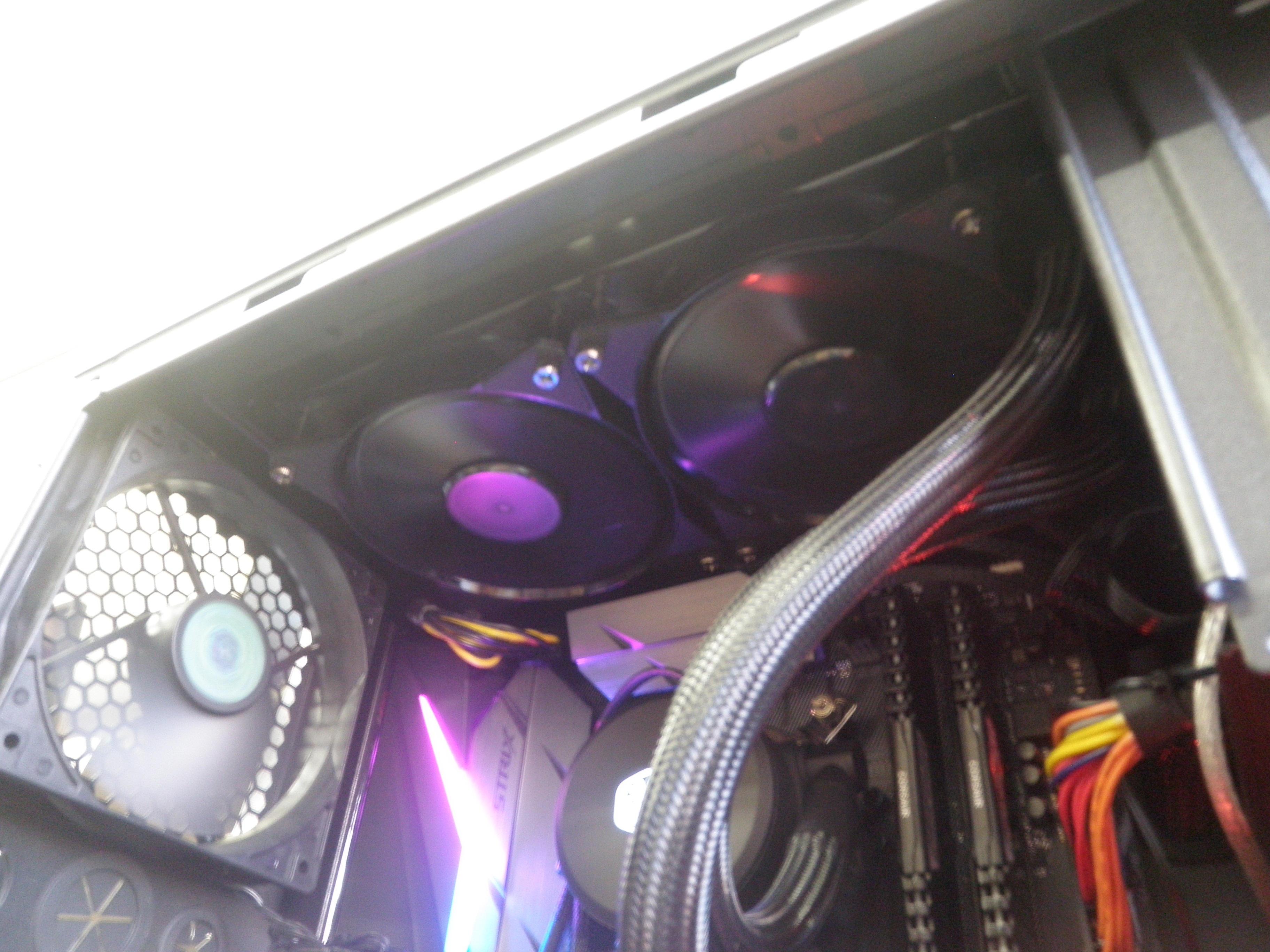

CPUクーラー
Cooler Master MasterLiquid Pro 240 MLY-D24M-A20MB-J1
・マザーボード
ASUS ROG STRIX Z370-F GAMING
・筐体
Cooler Master COSMOS II RC-1200-KKN1-JP

クリック

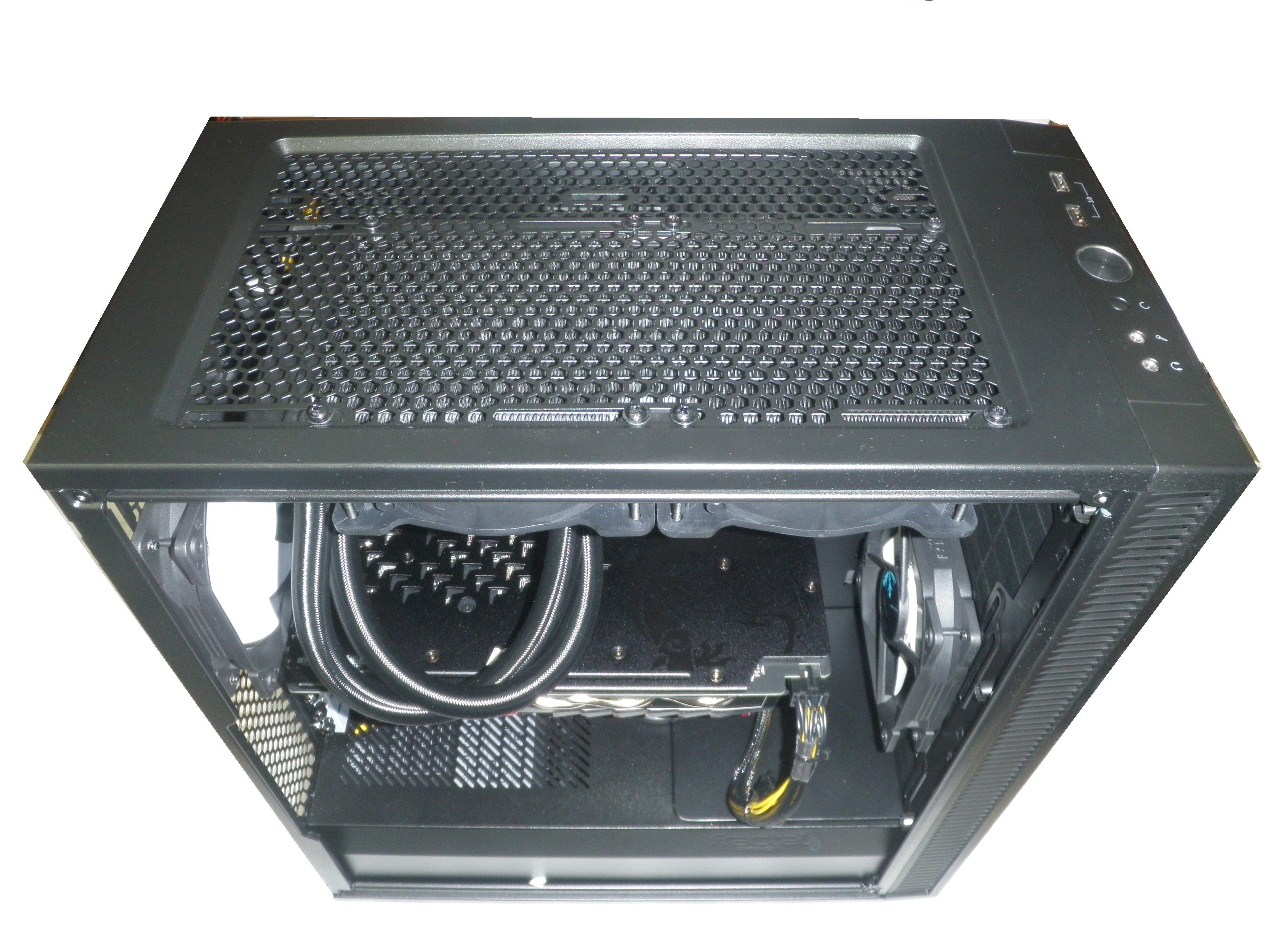

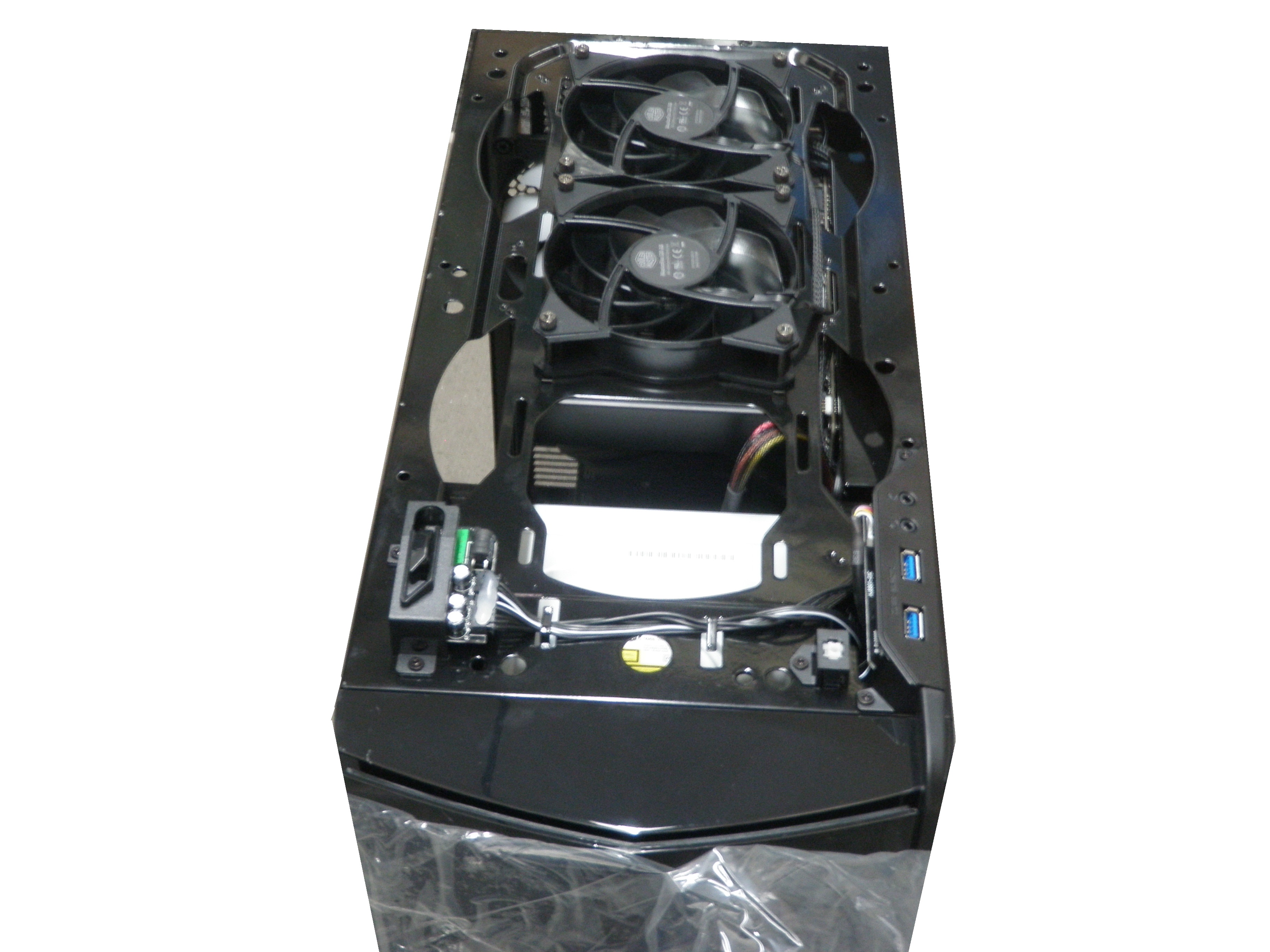

トップパネルを外し上から見た写真
排気ファンになります
(2017/12/21)

CPUクーラー

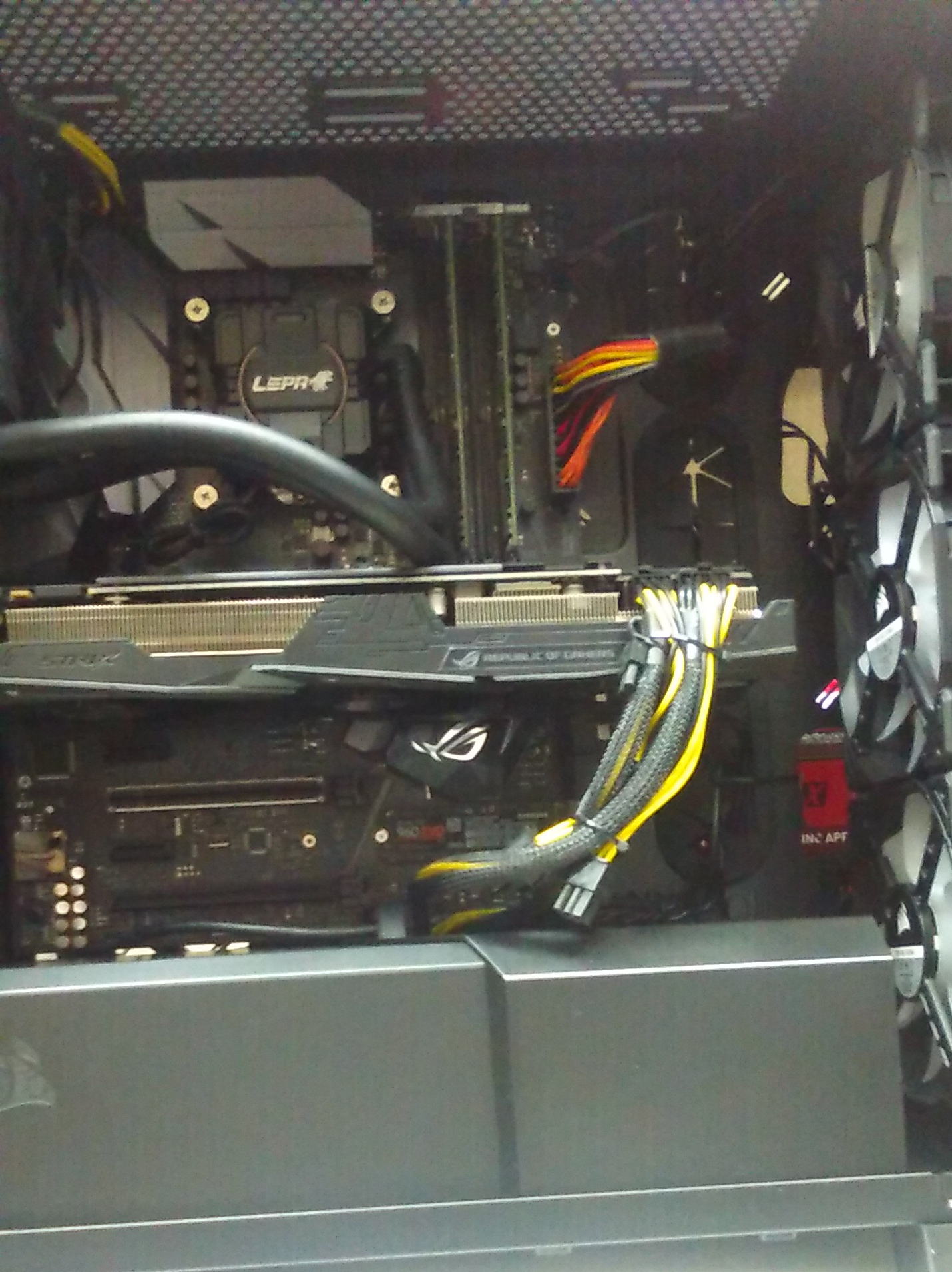

LEPA AquaChanger 120 LPWAC120-HF
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
CORSAIR 460X RGB CC-9011101-WW

クリック
(2017/12/21)

CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
Antec P100

クリック
(2017/9/25)

CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
CORSAIR 460X RGB CC-9011101-WW

クリック
(2017/9/13)

CPUクーラー
Corsair H100i V2 CW-9060025-WW
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
Define R5 FD-CA-DEF-R5-BK

クリック
(2017/9/4)

CPUクーラー
Corsair H115i CW-9060027-WW
・マザーボード
ASUS STRIX H270F GAMING
・筐体
NZXT PHANTOM530-WT

クリック
(2017/8/25)

CPUクーラー
Antec Mercury 240
・マザーボード
ASRock AB350 Gaming K4
・筐体
Cooler Master CM 690 III White

クリック
(2017/8/15)

CPUクーラー
Corsair H115i CW-9060027-WW
・マザーボード
ASUS STRIX H270F GAMING
・筐体
NZXT PHANTOM530-BK
(2017/8/15)

CPUクーラー
Fractal Design Celsius S24 FD-WCU-CELSIUS-S24-BK
・マザーボード
ASUS STRIX Z170A GAMING PRO CARBON
・筐体
Define R5 FD-CA-DEF-R5-BK
交換時に成功した例です
Fractal Design Kelvin S24 FD-WCU-KELVIN-S24-BK(水冷式)の後継品
R5シリーズに最適
(2017/7/17)

CPUクーラー
H110i CW-906026-WW ※設置場所はフロント トップ設置不可
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
Define R5 FD-CA-DEF-R5-BK
(2017/6/20)

CPUクーラー
Corsair H100i V2 CW-9060025-WW R5シリーズ対応(水冷式)
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
CORSAIR 460X RGB

CPUクーラー
Cooler Master MasterLiquid Pro 120 MLY-D12X-A20MB-J1(水冷式)
・マザーボード
ASUS MAXIMUS IX FORMULA
・筐体  NZXT PHANTOM530-WT

CPUクーラー
Corsair H100i V2 CW-9060025-WW R5シリーズ対応(水冷式)
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
CORSAIR 460X RGB CC-9011101-WW フロント RED 12cm x3 リア 電源なし

CPUクーラー
Corsair H100i V2 CW-9060025-WW R5シリーズ対応(水冷式)
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
Cooler Master CM 690 III CMS-693-KKN1-JP

CPUクーラー
Corsair H100i V2 CW-9060025-WW R5シリーズ対応(水冷式)
・マザーボード
ASUS PRIME Z270-K
・筐体
CORSAIR 780T White version
 →CORSAIR 780T black version

CPUクーラー
LEPA EXllusion240 24cmラジエータ(水冷式)
・マザーボード
ASUS STRIX Z270F GAMING
・筐体
NZXT PHANTOM530-WT フロント20cm x1 リア14cm x1 電源なし

CPUクーラー
Corsair H110i GT CW-9060019-WW (水冷式)
・マザーボード
ASUS Z170 PRO GAMING
・筐体
NZXT PHANTOM530-WT

CPUクーラー
Corsair H80i V2 CW-9060024-WW 12cmFAN(水冷式)
・マザーボード
ASUS Z170-DELUXE
・筐体
NZXT PHANTOM530-WT


以上水冷式をご検討の際、参考にしていただければ幸いです。
