CPUクーラーの水冷式タイプにつきましは、パーツの組み合わせによって対応非対応があり躊躇されることが想像されます。
その為、実際に設置できたうえで販売した組合せをリスト化致しましたので参考にしていただければ幸いです。
ケースとマザーボードとCPUクーラー三点をおさえておけばよろしいかと思います。
（ご注意）
フロントに設置するかトップに設置するか任意とさせていただく方が完成が早まります。
（ご注意）
公式ホームページで 理論上設置可能であっても実際には不可の場合があります。
（ご注意）
たとえ近い型番であっても設置できなくなる可能性がございます。
（ご注意）
止むを得ず、設置場所の関係でCPUクーラー付属のファンからのエアフローがラジエータに対して吹き付けにならない場合もございます。
（ご注意）
止むを得ず、ネジ穴の位置関係により全箇所留めにならない場合がございます。半数の場合あり。（ファンの場合4個中2個 ラジエータ8個中6個）
（ご注意）
組合せは他にもございます。組合せに問題なく販売が成立しましたら順次アップ致します。
（ご注意）
基本的に24cmラジエータは設置できる場合が多いです。
問題は28cm以上のラジエータの場合です。
【以下設置の成功例】

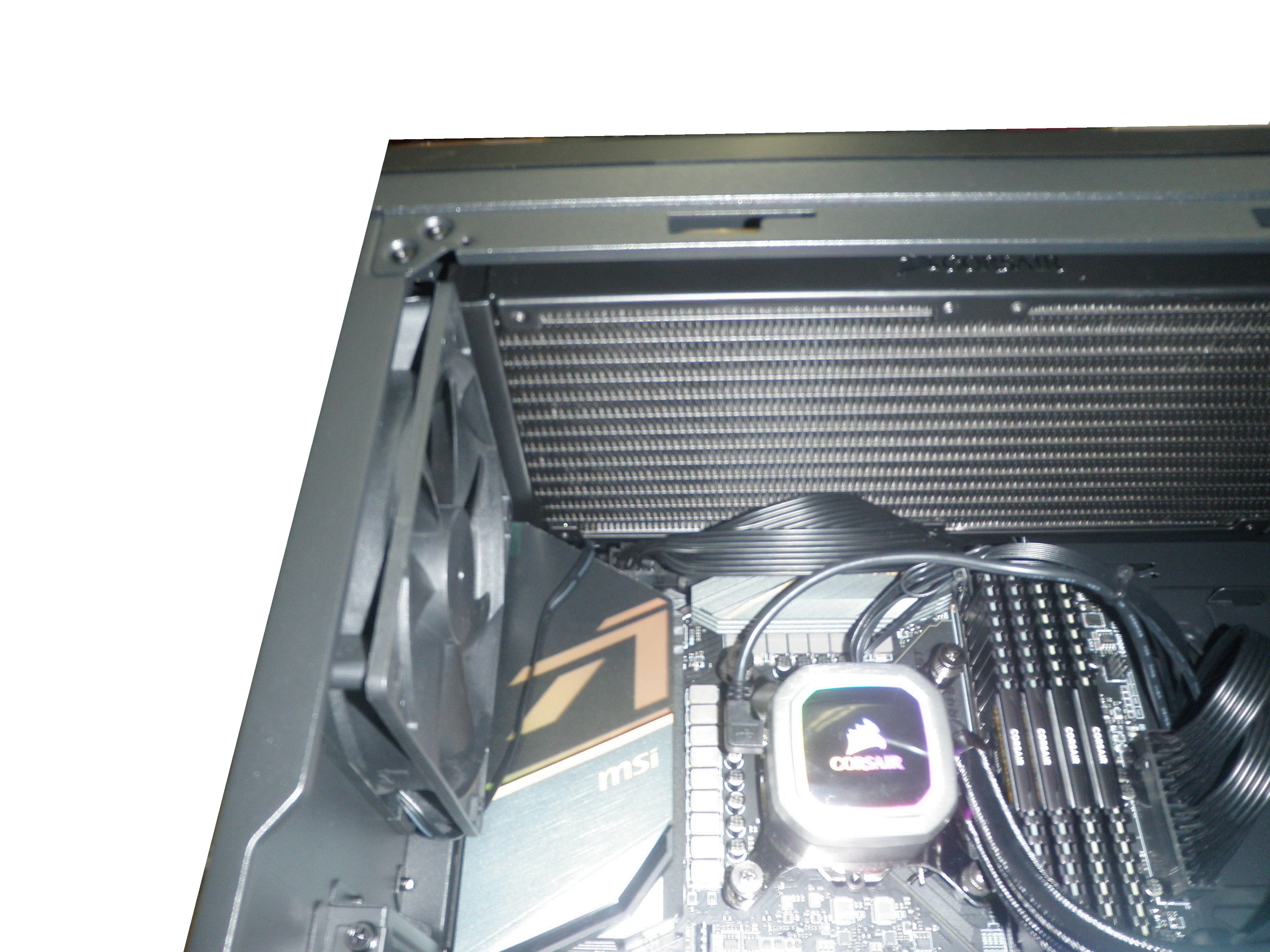

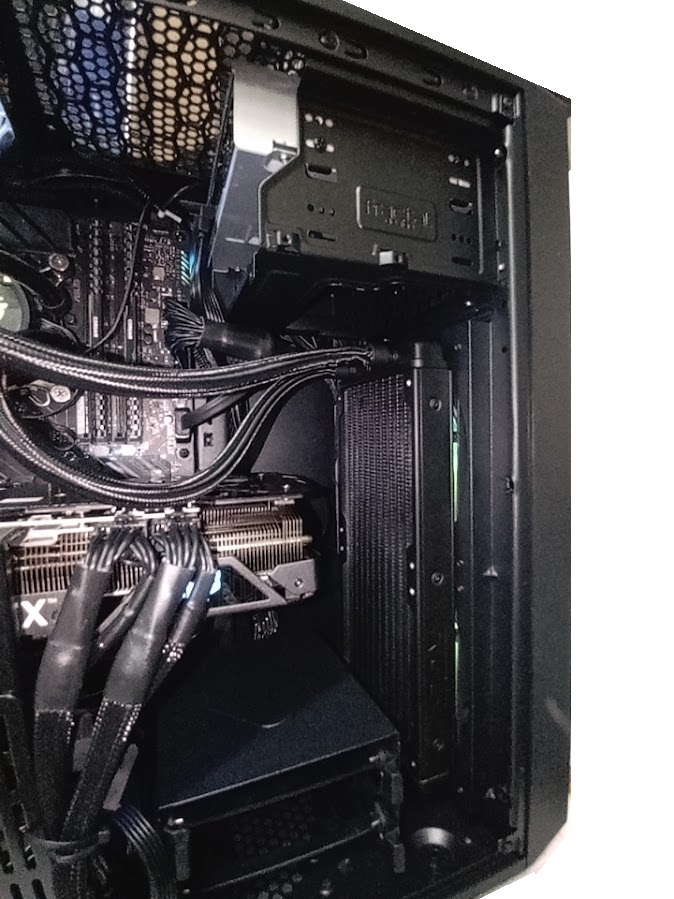

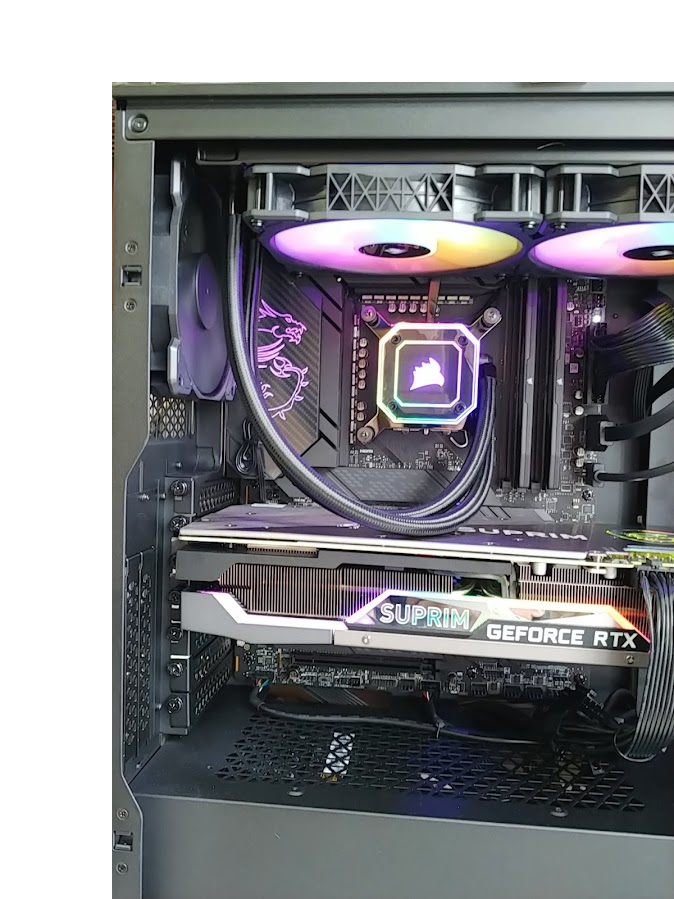

B511D
・CPUファン
Corsair H115i RGB PLATINUM CW-9060038-WW 28cm (
水冷式）
・マザーボード
MSI MEG Z490 ACE
・筐体

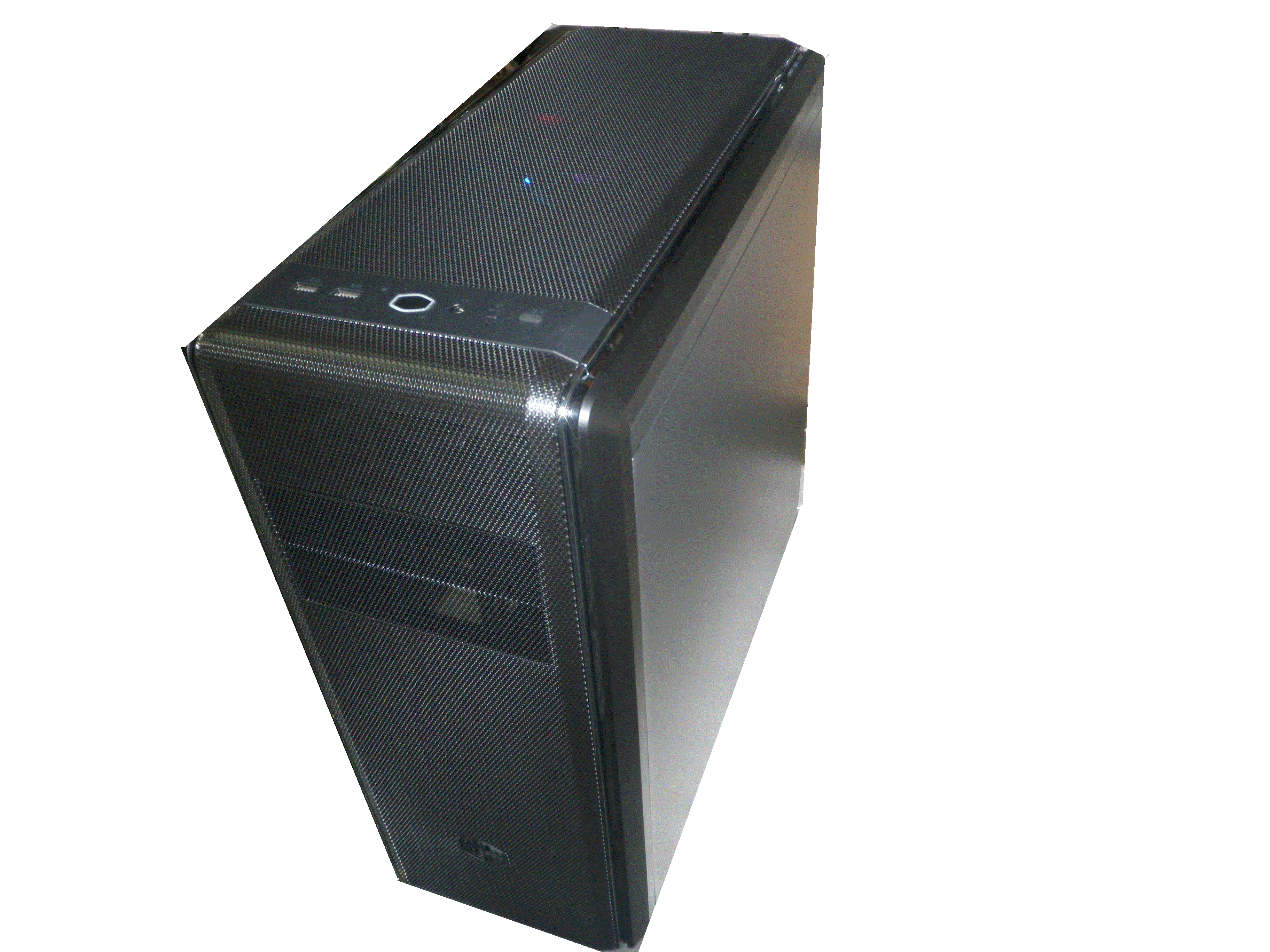

Cooler Master MasterBox CM694 MCB-CM694-KN5N-S00

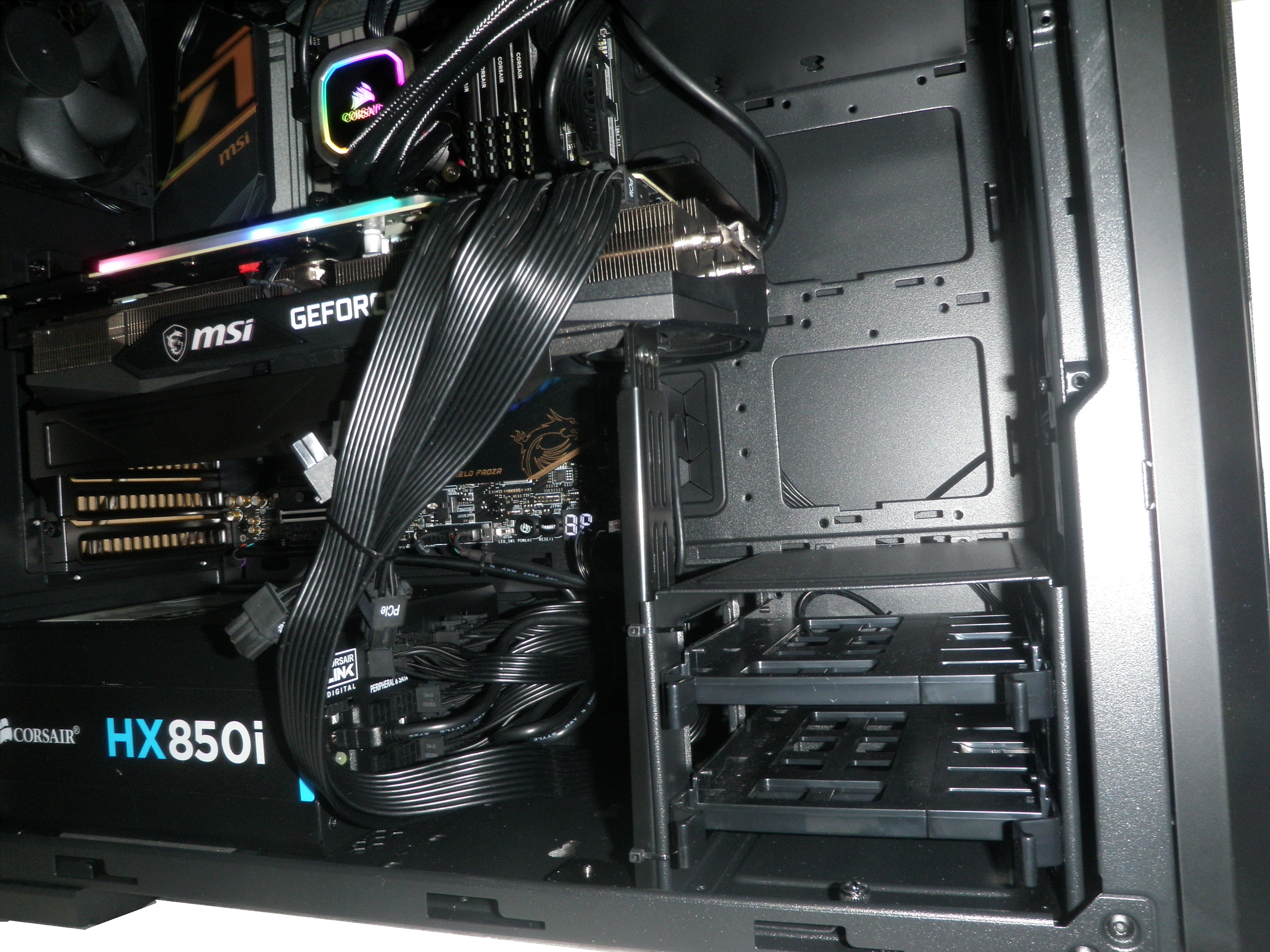

RGB付き簡易水冷式CPUクーラーです。
光学式ドライブは上段のベイには設置不可。

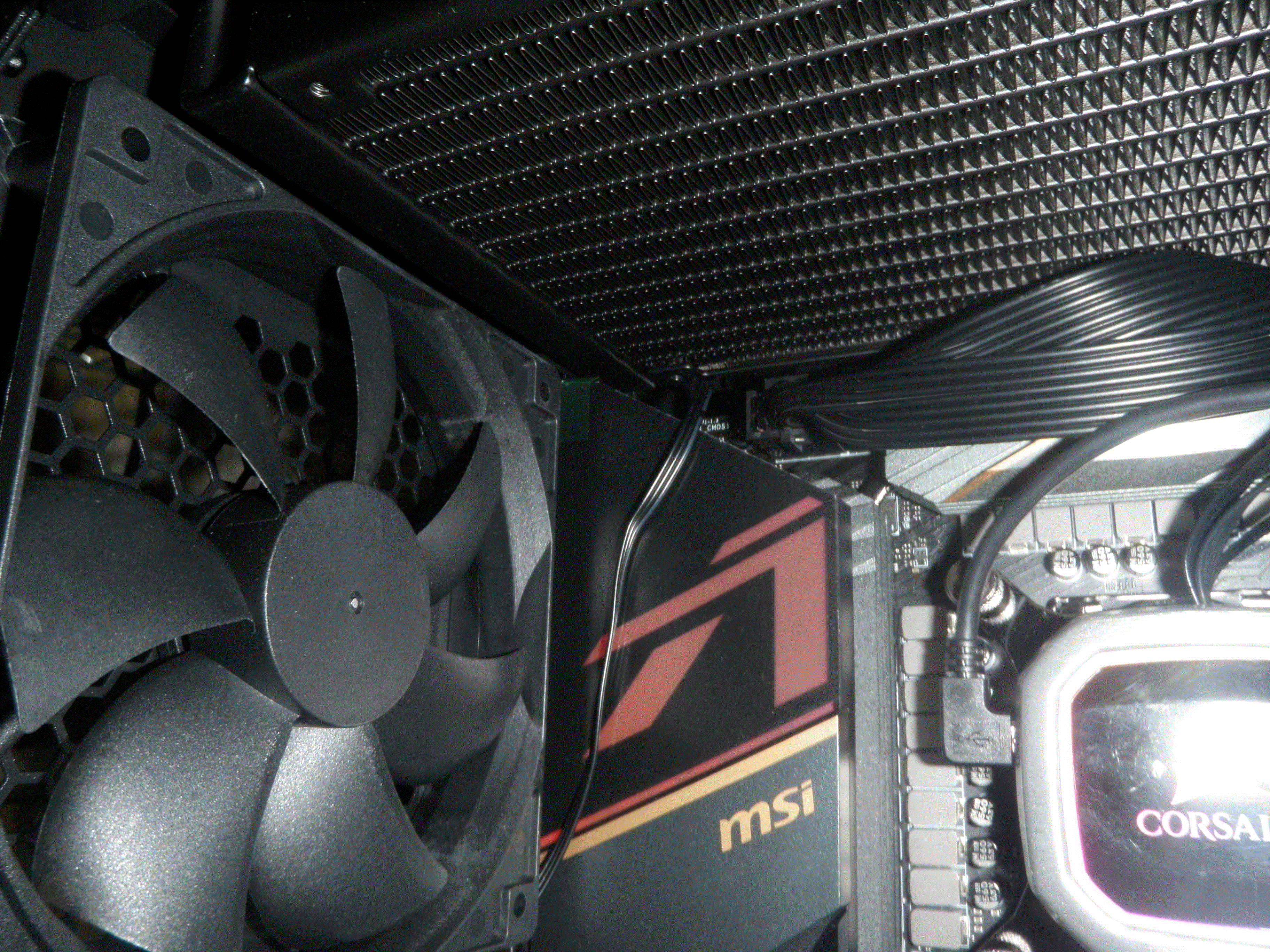

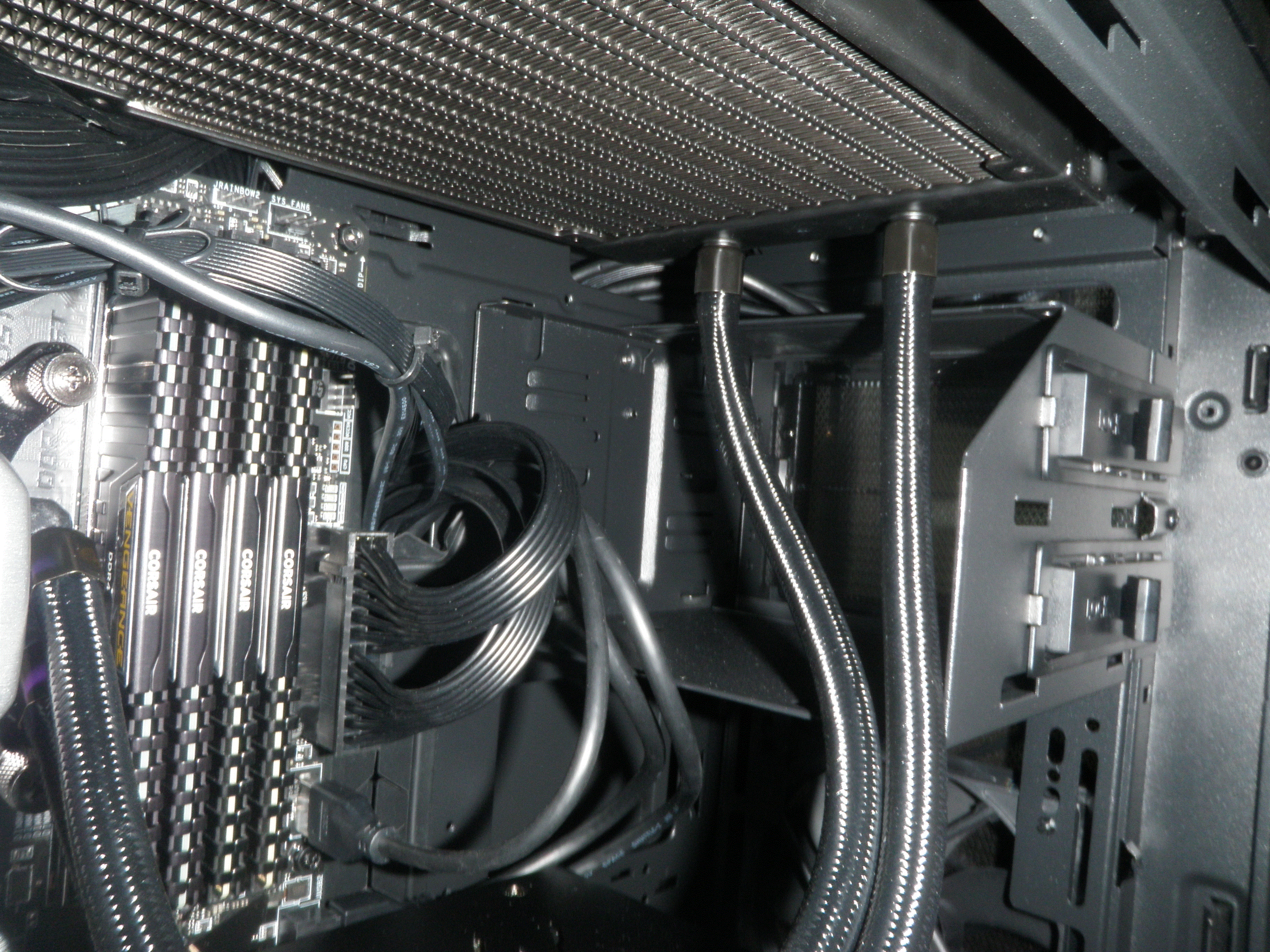

リアのファンとラジエータがスレスレですがよくあることです。
(2020/11/19)

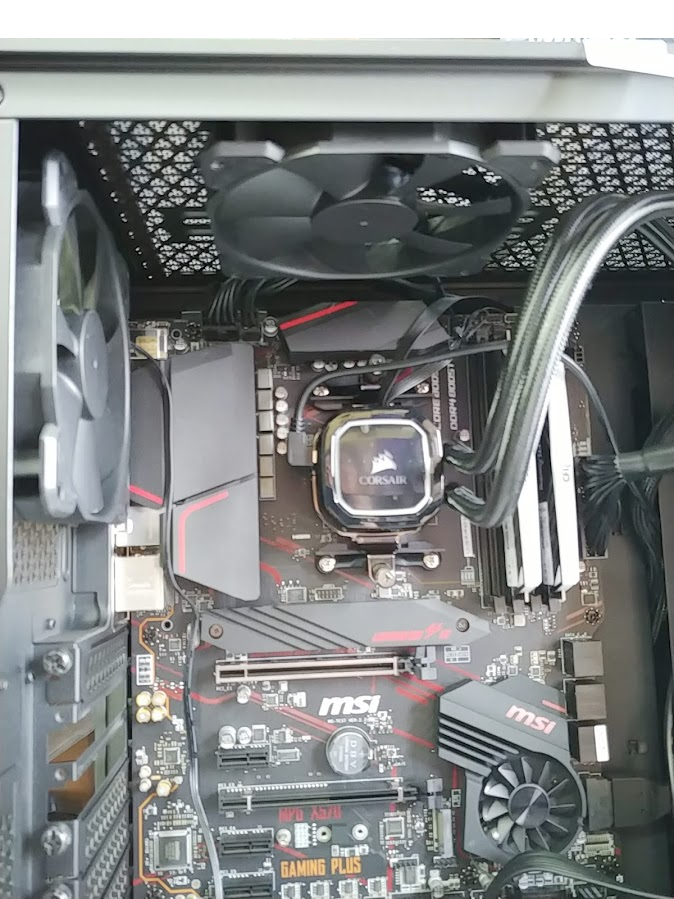

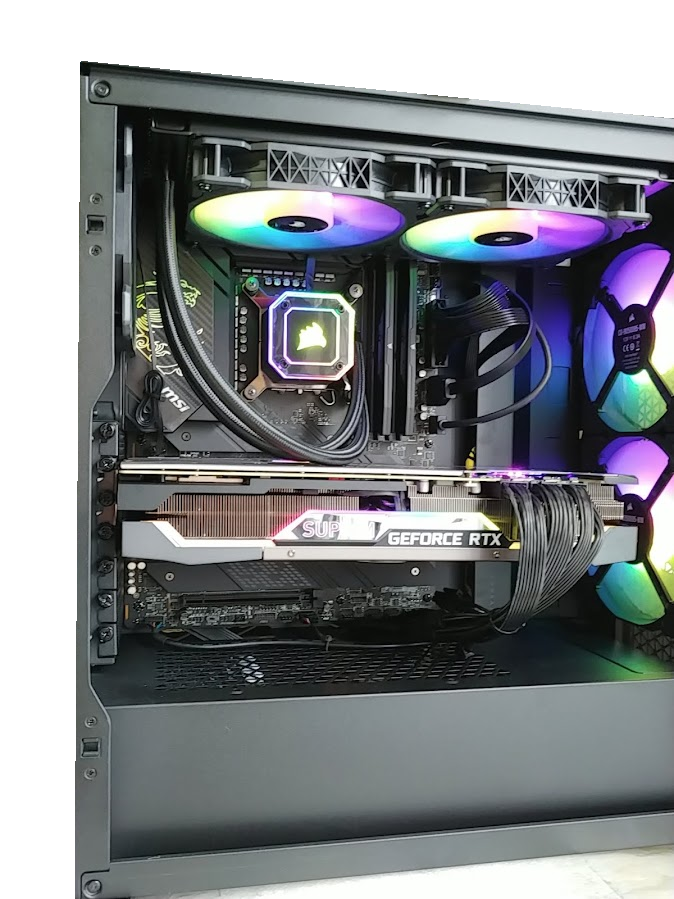

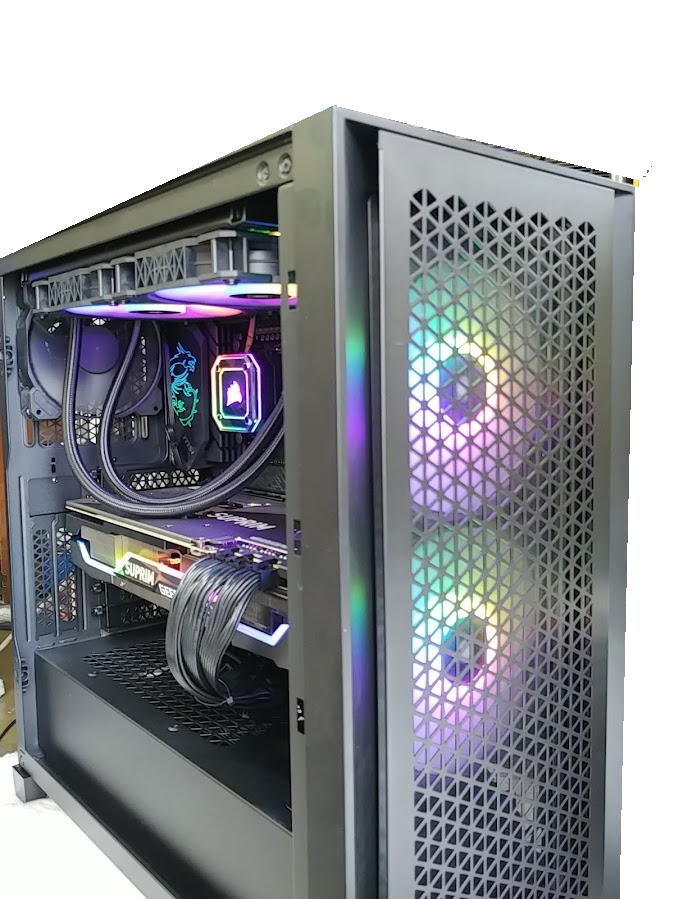

・CPUファン
Corsair iCUE H115i RGB PRO XT CW-9060044-WW 28cm (
水冷式）
・マザーボード
MSI MPG X570 GAMING PLUS
・筐体
CC-9011200-WW
フロント
12cm x1
電源なし
RGB付き簡易水冷式CPUクーラーです。
光学式ドライブは５インチベイが無いため設置出来ません。

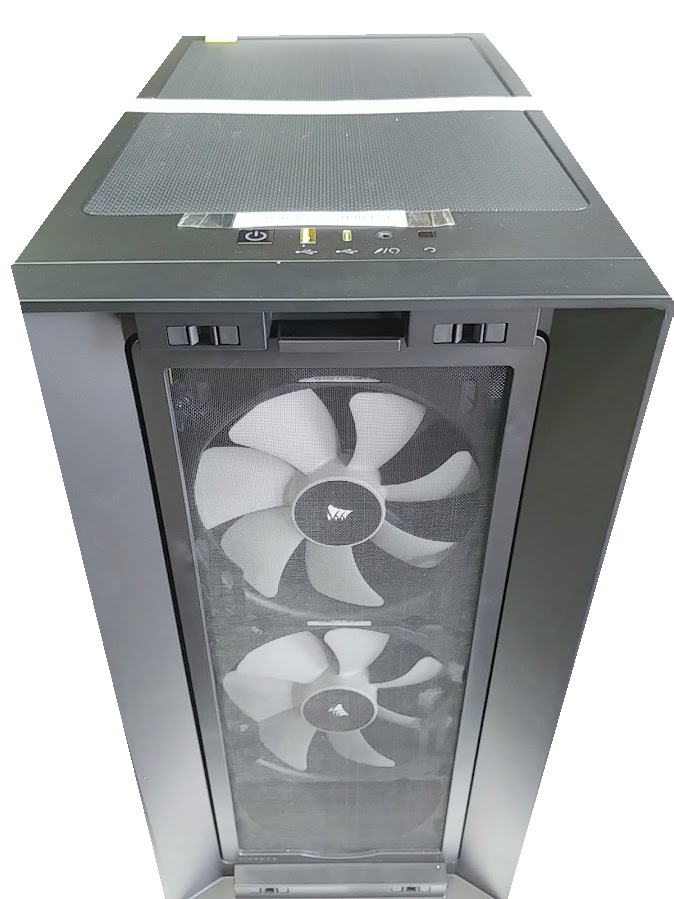

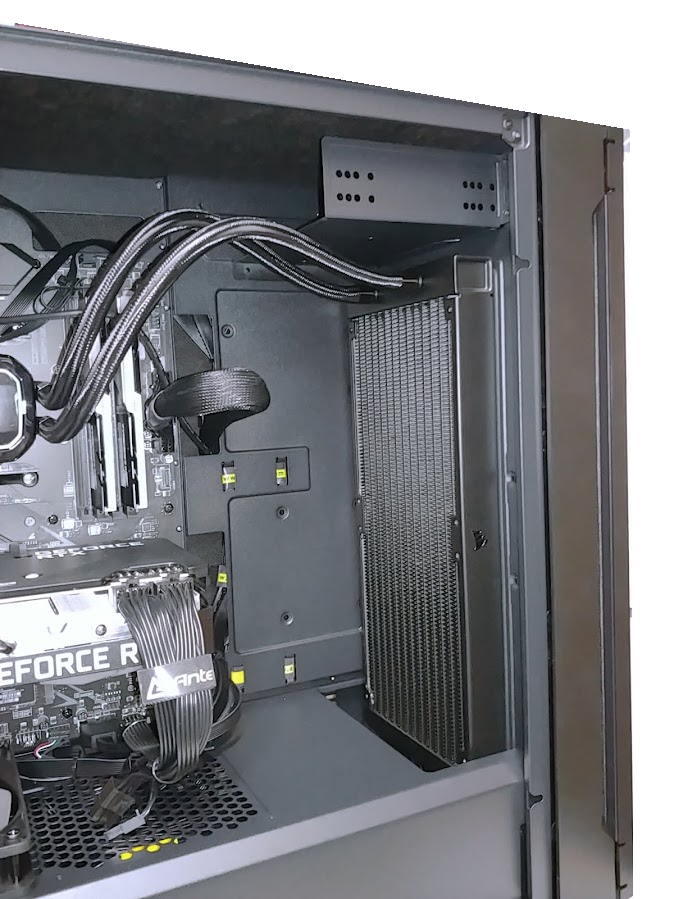

フロントのケースファンはラジエータに対して吹き付けの向きなのでエアフローに最適

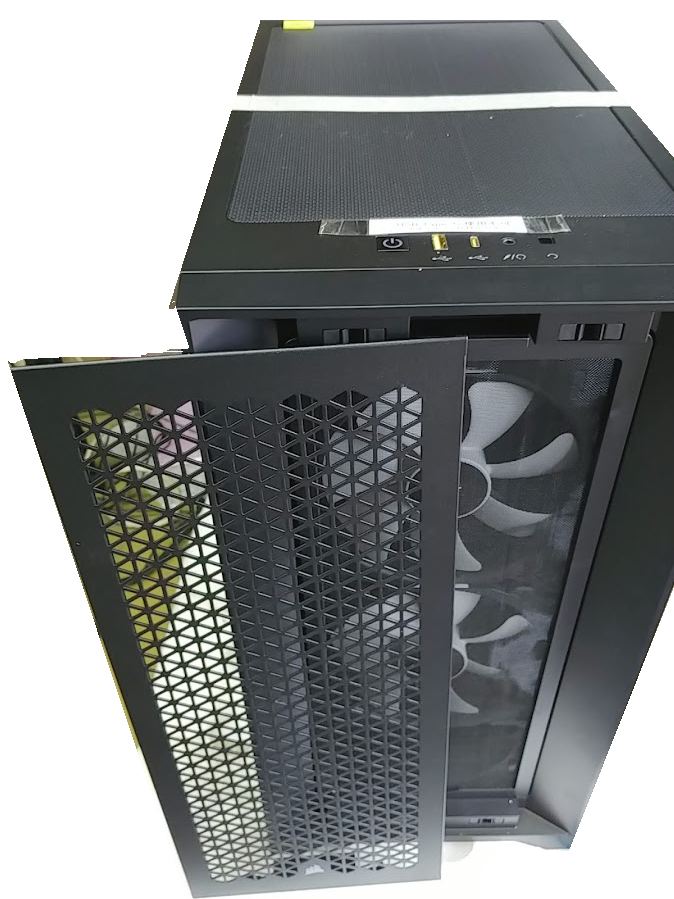

フロントパネルは大き目のメッシュでエアーフローに最適でさらに取り外し可能

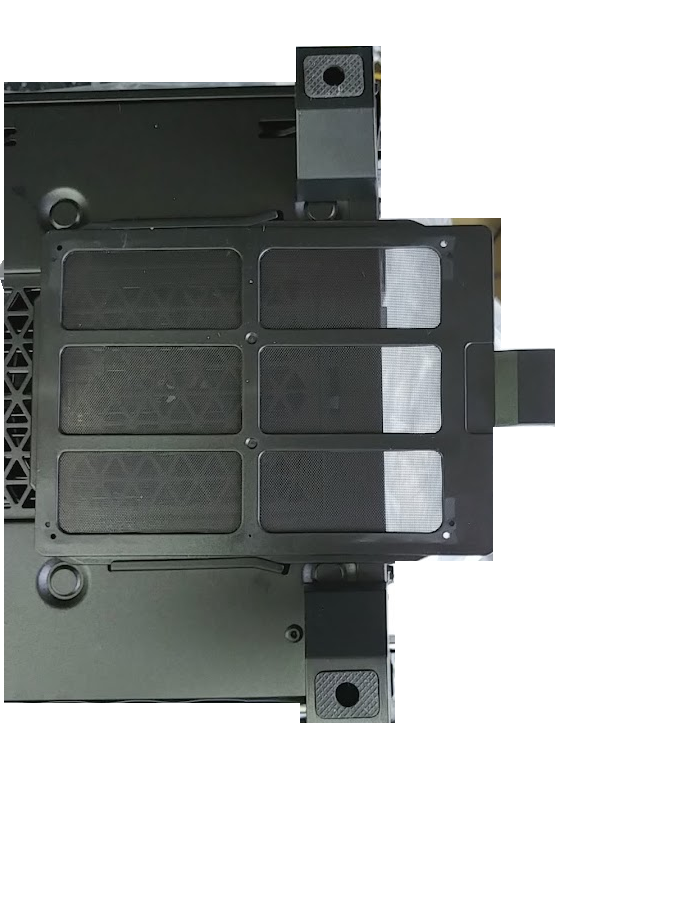

電源の下には取り外し可能なカバー設置
(2021/11/18)

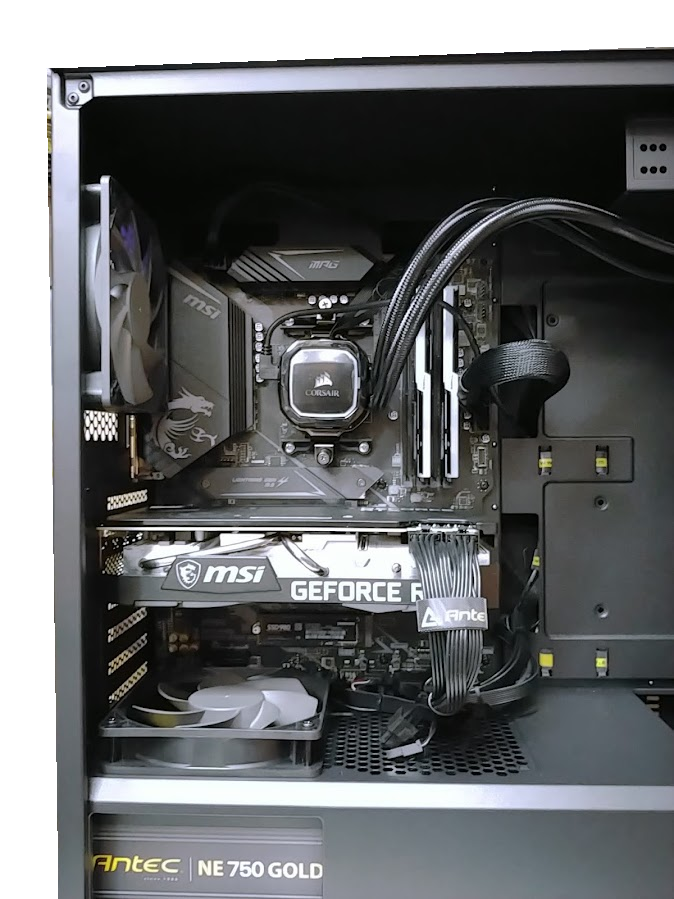

・CPUファン
Corsair iCUE H115i RGB PRO XT
CW-9060044-WW 28cm (水冷式）
・マザーボード
MSI MPG B550 GAMING EDGE WIFI
・筐体
Antec P10
(2021/12/14)

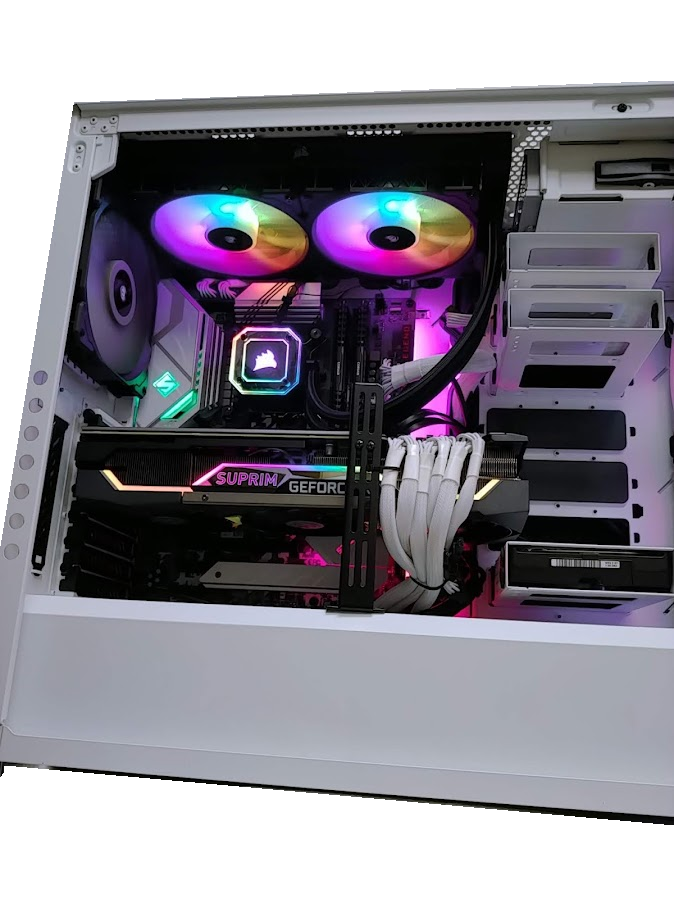

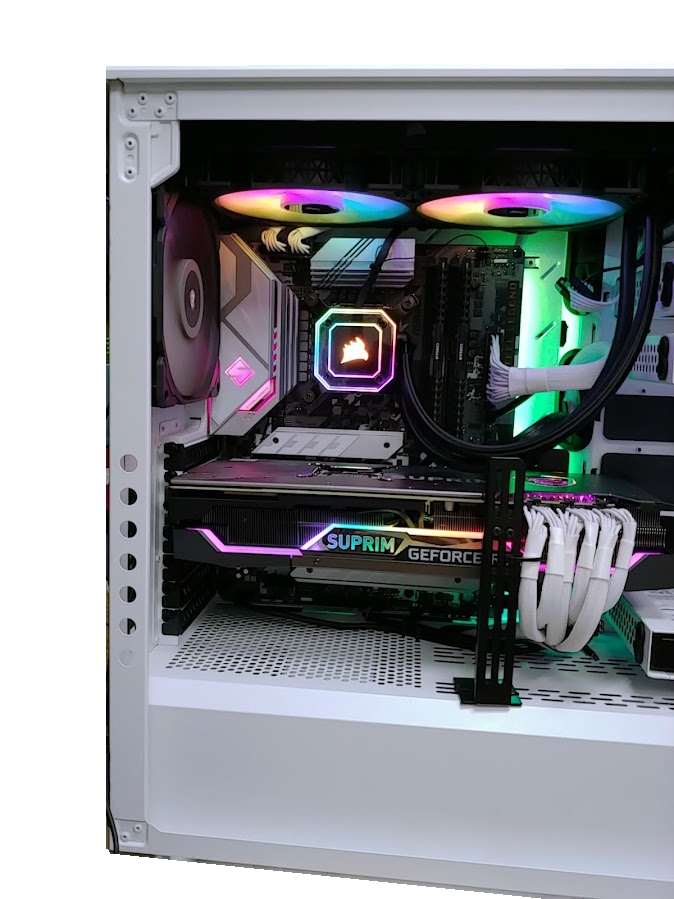

・CPUファンCorsair H115i ELITE CAPELLIX
CW-9060047-WW 28cm (水冷式）
・マザーボードASRock Z590 Steel Legend WiFi 6E
・筐体

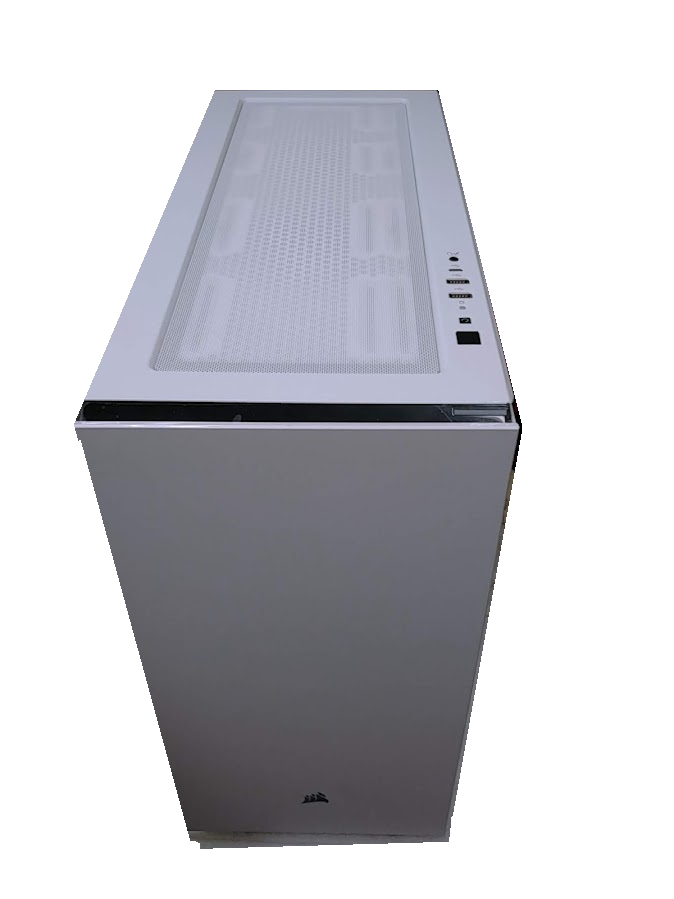

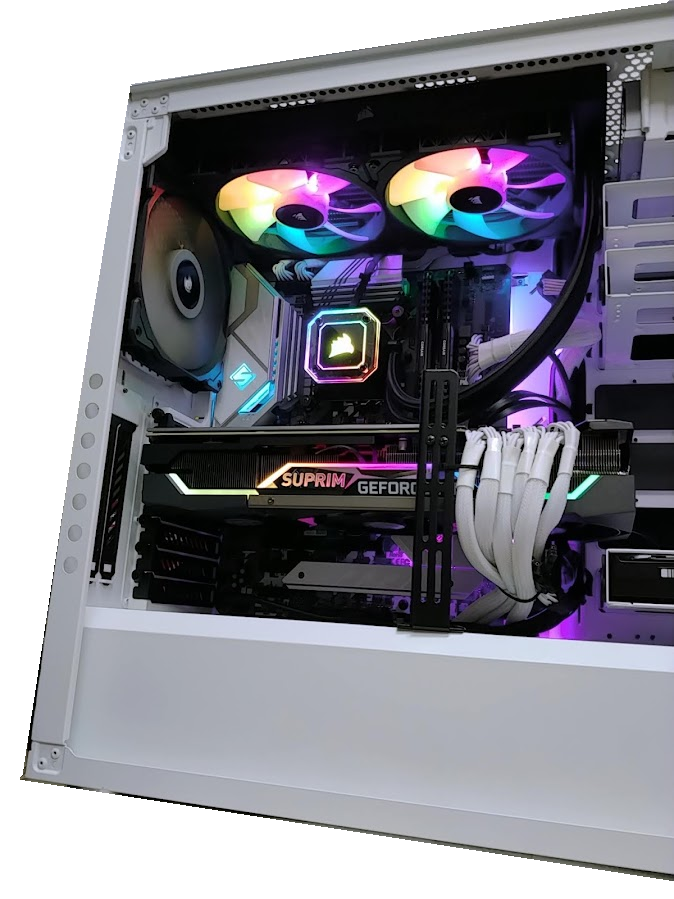

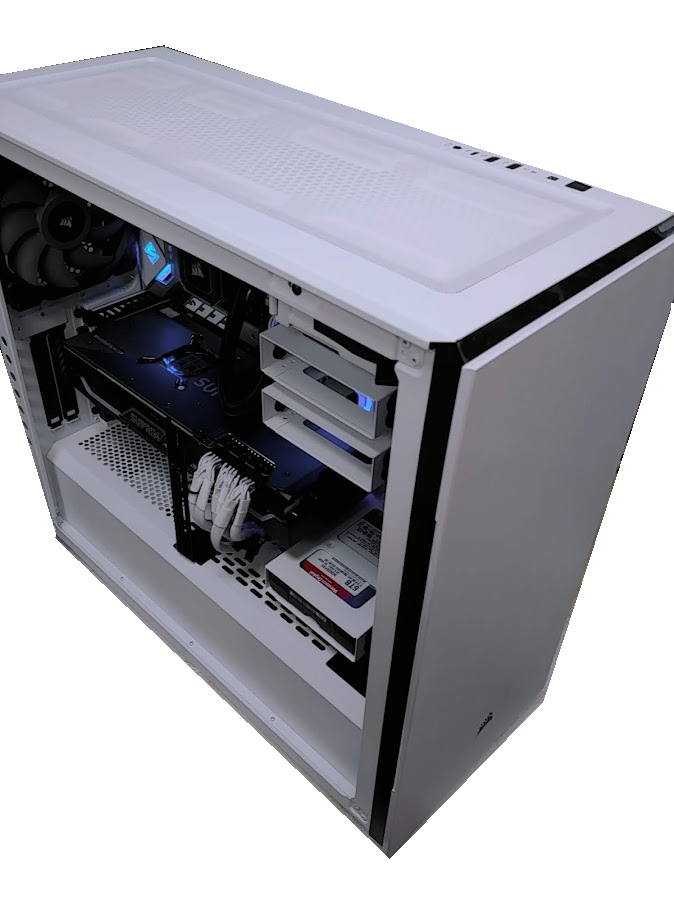

CORSAIR
Carbide 678C Tempered Glass CC-9011170-WW
ビデオカードサポートステイ 親和電機SS-NVGASTAY02-L
(2021/12/15)

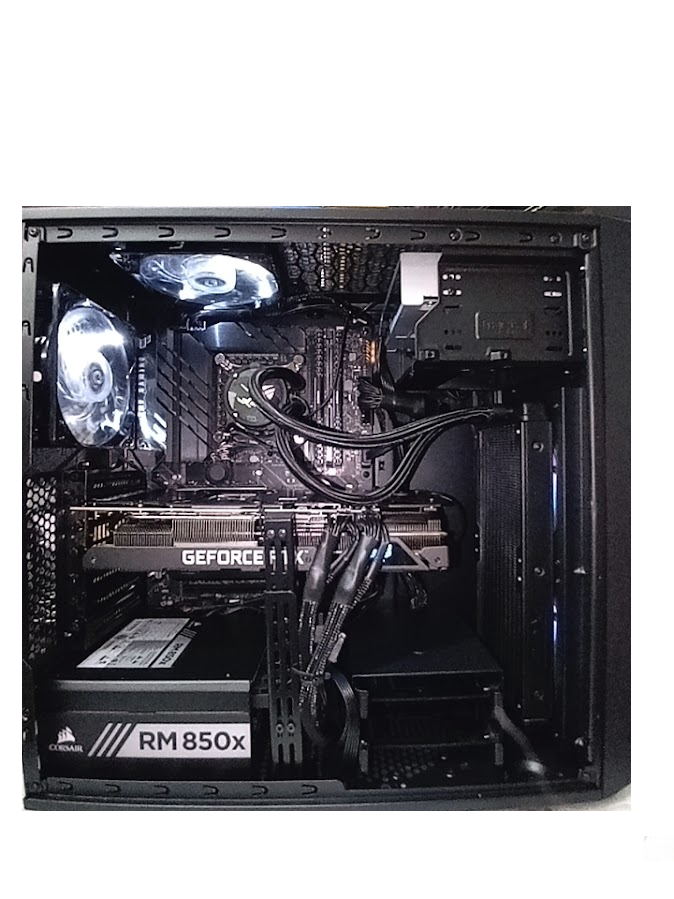

・CPUファン
ASUS ROG STRIX LC II 240 ARGB(水冷式）
・マザーボード
ASUS TUF GAMING Z690-PLUS D4
・筐体
Fractal Define Focus G FD-CA-FOCUS-BK-W 電源無し
フロント12cm x2
(2022/02/25)

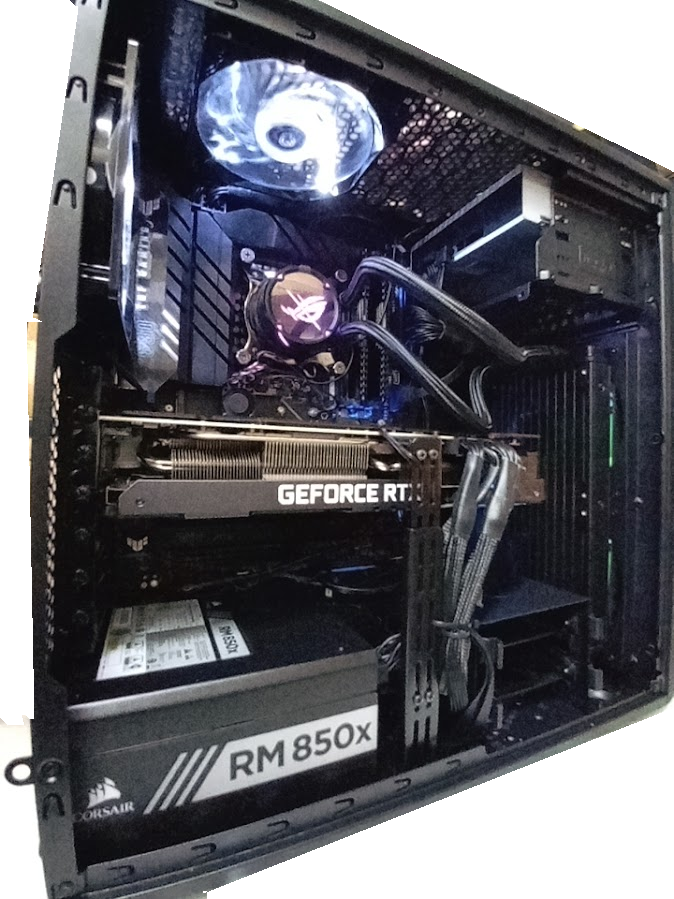

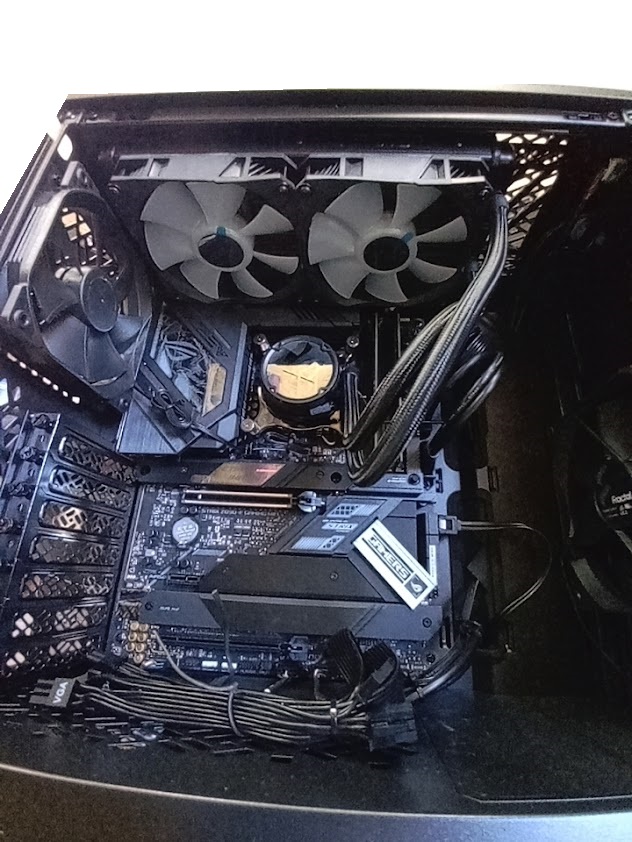

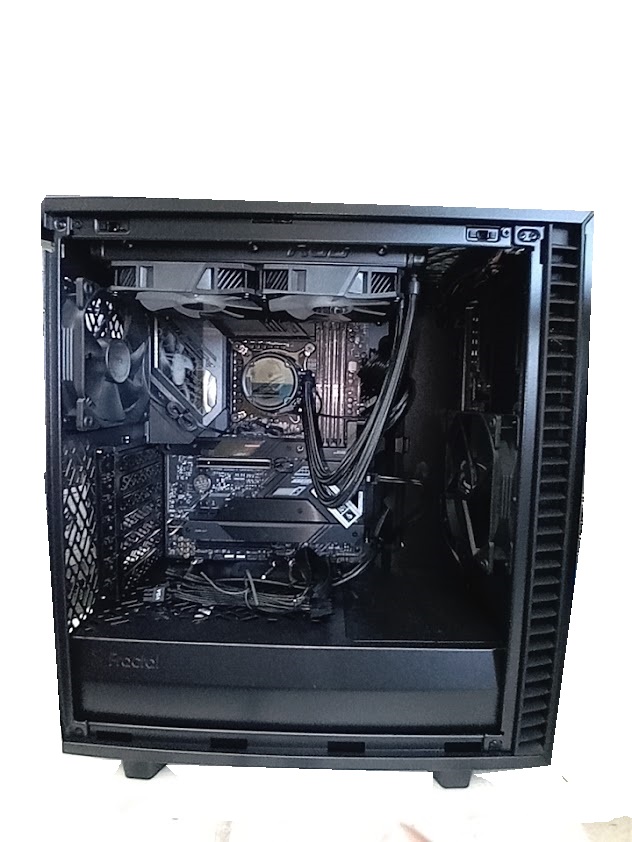

・CPUファン
ASUS ROG STRIX LC II 240 ARGB(水冷式）
・マザーボード
ASUS ROG STRIX Z690-F GAMING WIFI (DDR5)
・筐体
Fravtal Define 7 Compact TG FD-C-DEF7C- 02

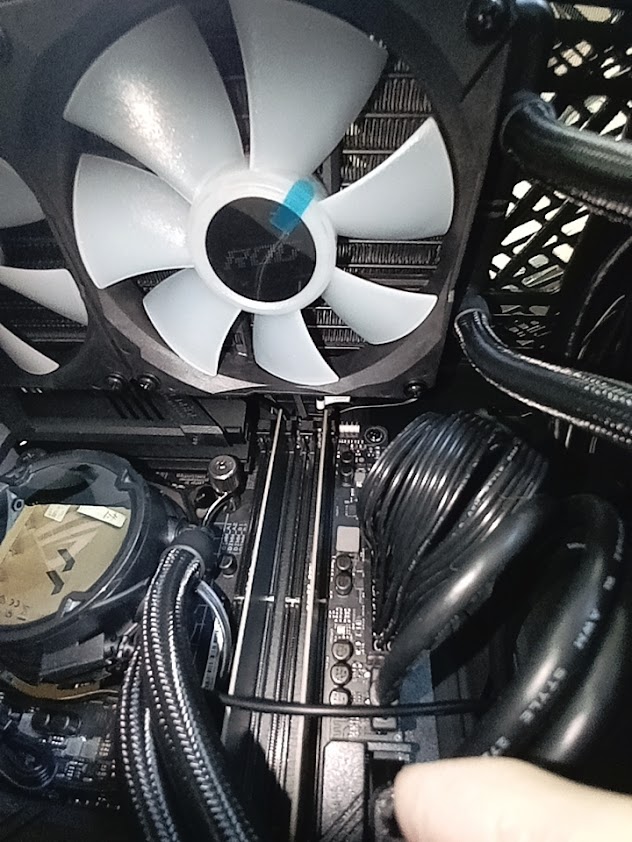

ラジエータしたのファンとメモリの最上部の位置が干渉しないように欠けがあります
(2022/2/26)
・CPUファン
Corsair H115i ELITE CAPELLIX CW-9060047-WW
28cm (水冷式）
・マザーボード
MSI MPG Z690 CARBON WIFI (DDR5)
・筐体

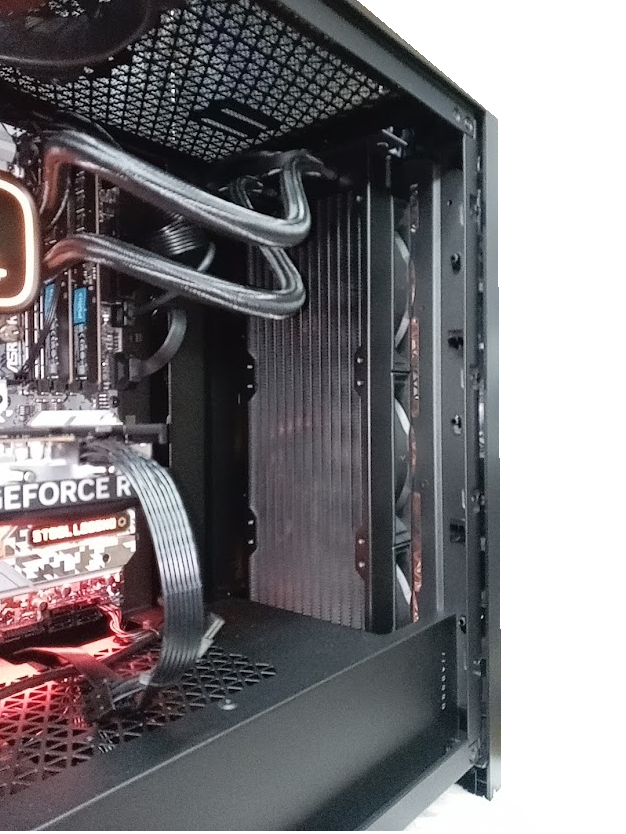

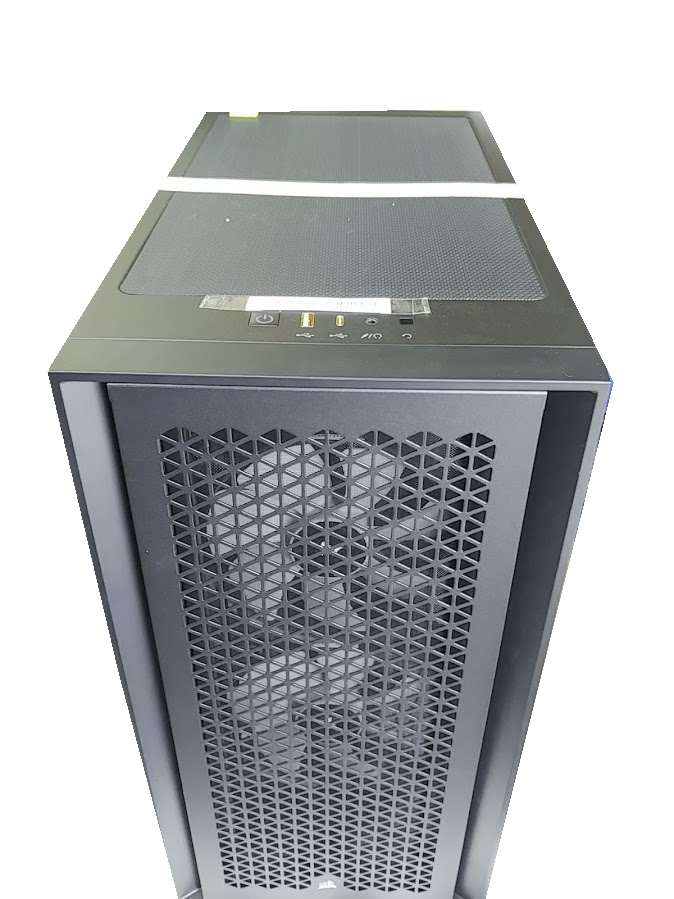

4000D Airflow Tempered Glass CC-9011200-WW フロント 12cm x1
(2022/4/8)

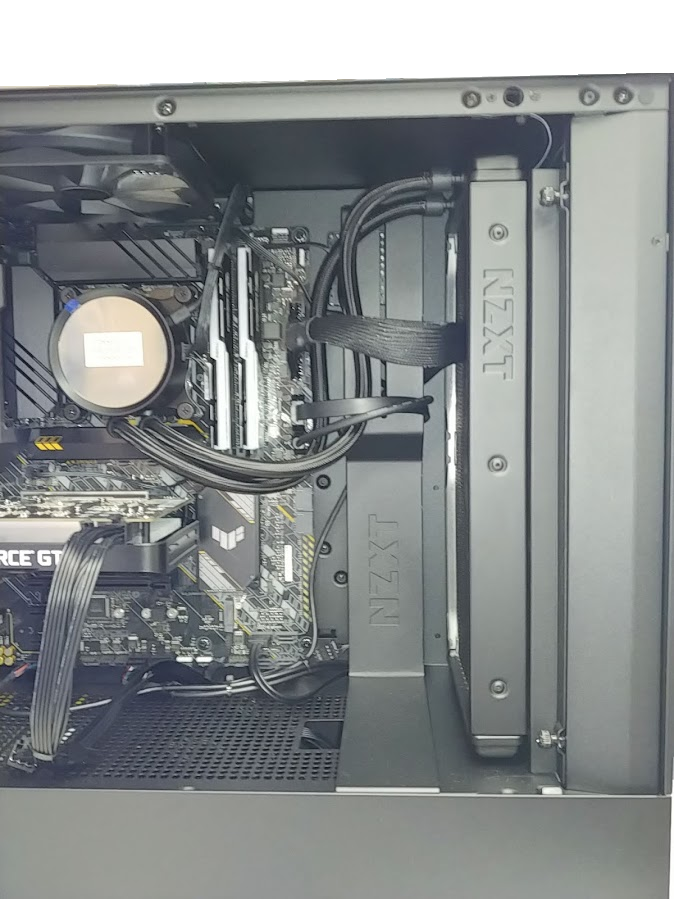

・CPUファン
NZXT KRAKEN X63 RGB RL-KRX63-R1
・マザーボード
ASUS TUF GAMING B560-PLUS WIFI
・筐体
NZXT H510 Elite CA-H510E-B1 フロントRGB
14cm x2 トップ14cm x1 リア12cm x1 電源無し
(2022/4/8)

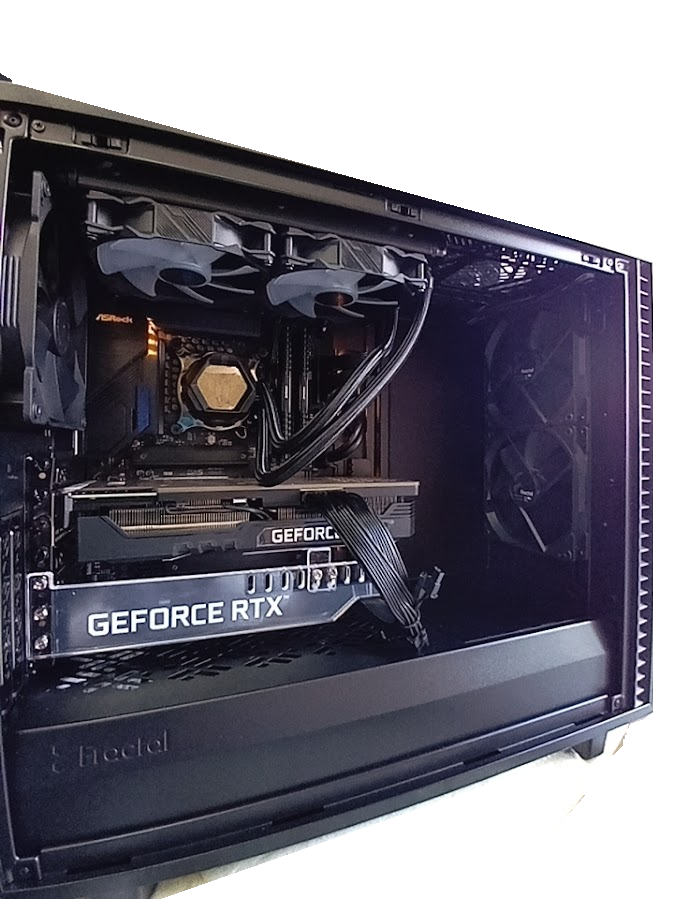

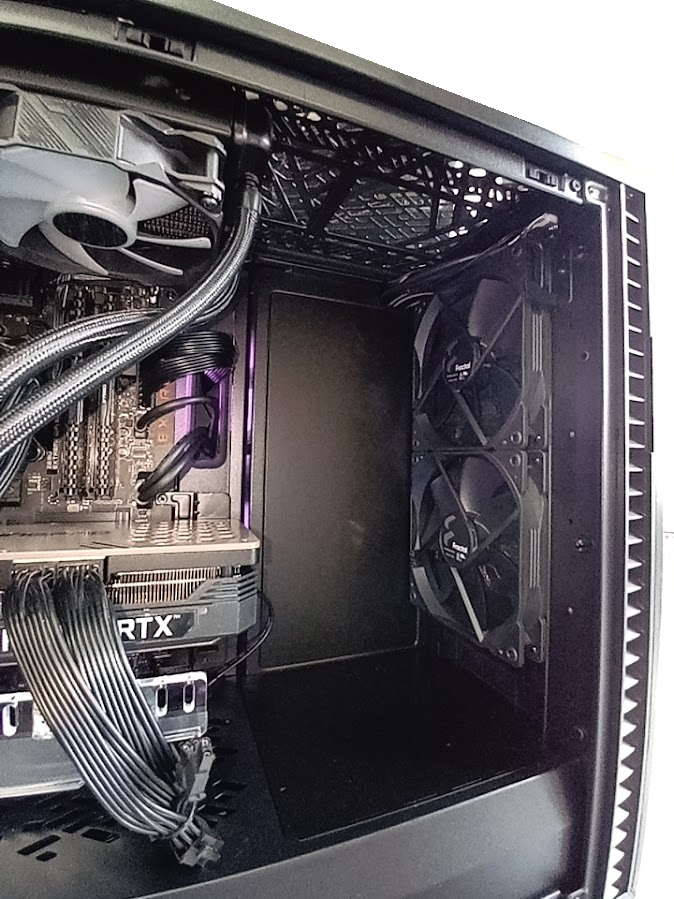

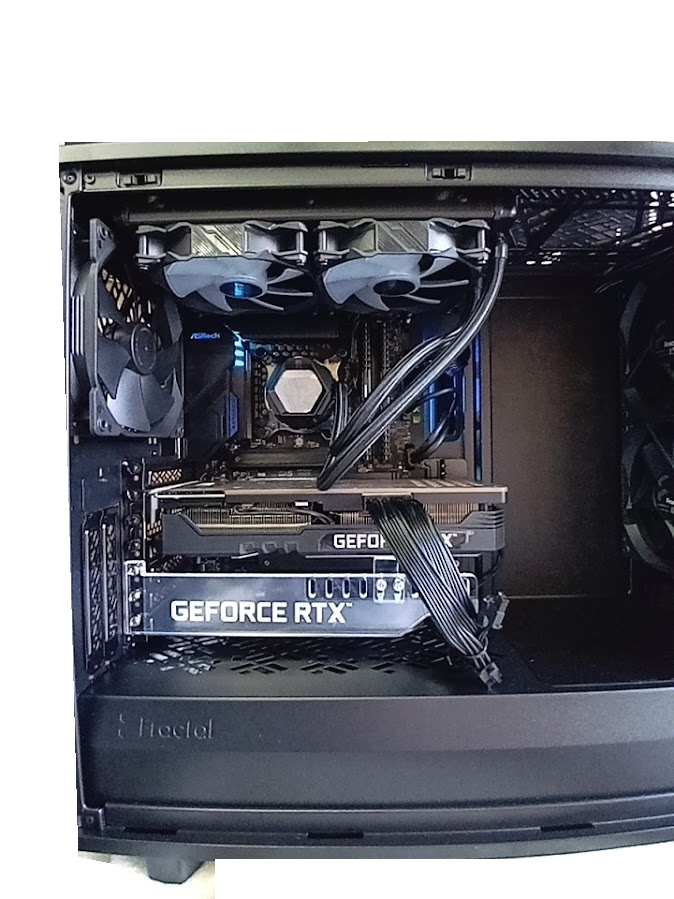

・CPUファン

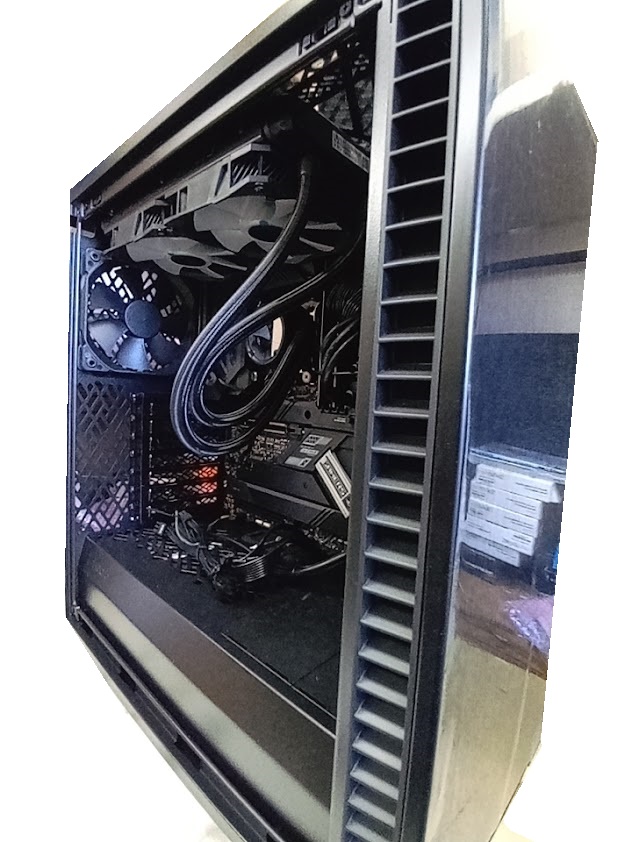

ASUS TUF Gaming LC 240 ARGB(水冷式）
・マザーボード
ASRock Z690 Extreme WiFi 6E (DDR4)
・筐体
Fractal Define 7 Solid FD-C-DEF7A-01
(2022/4/8)

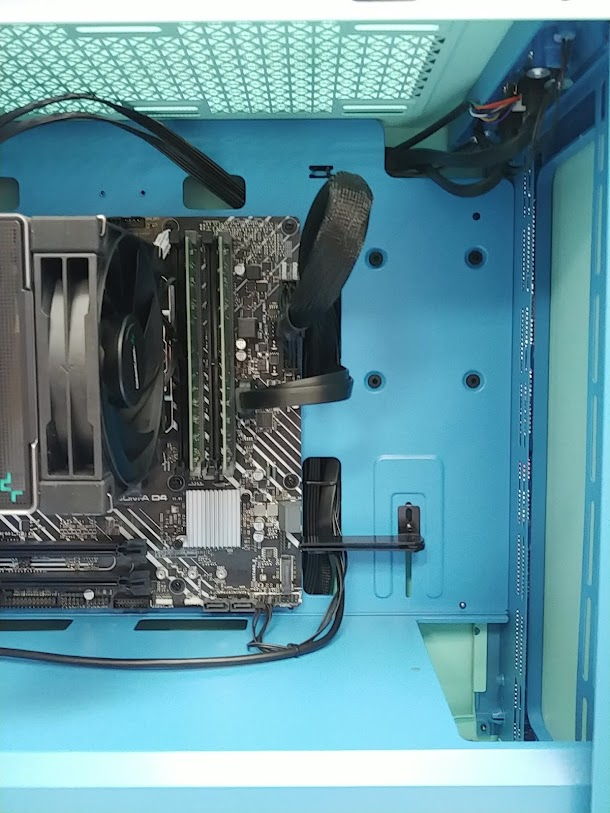

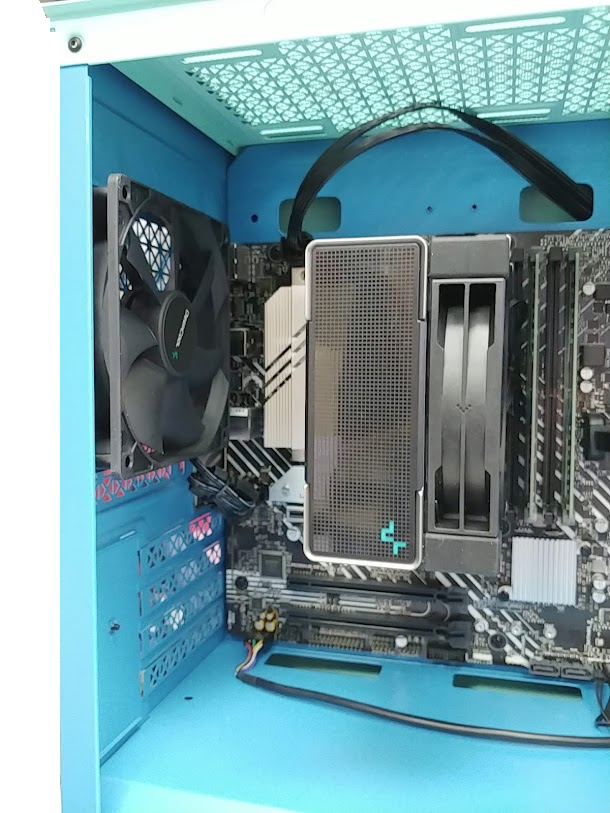

・CPUファン
DEEPCOOL AK400 R-AK400-BKNNMN-G-1 （空冷式）
・マザーボード
ASUS PRIME B660M-A D4
・筐体

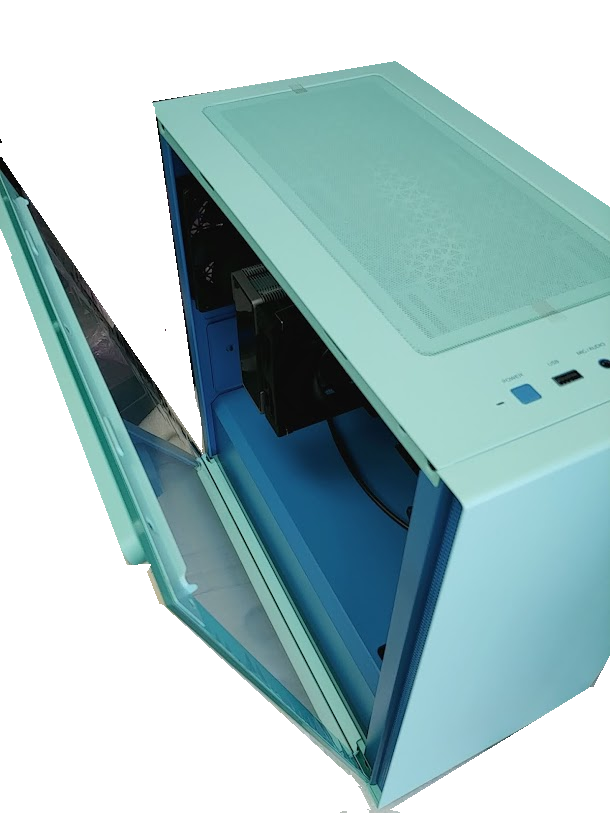

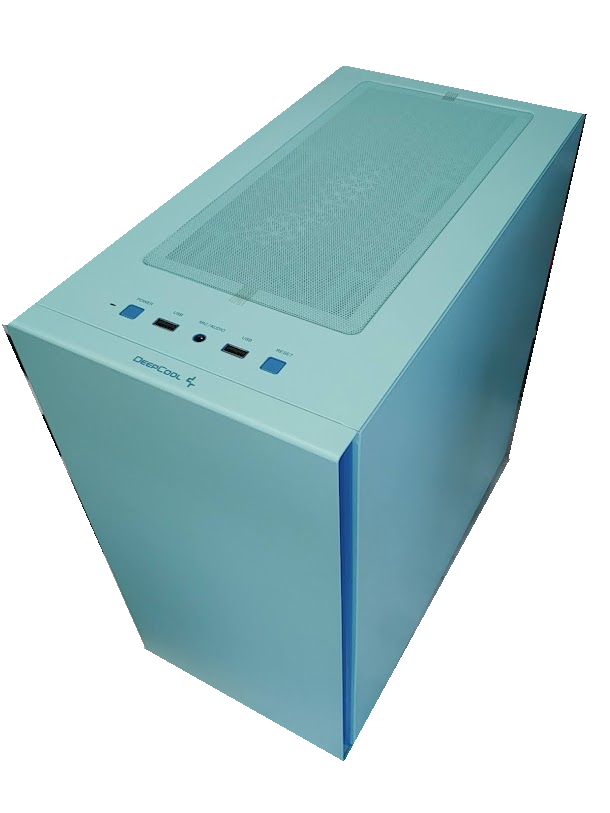

DEEPCOOL MACUBE 110 GR R-MACUBE110-GBNGM1N-A-1 [Green]
サイズ mATX
カラー グリーン
拡張スロット 4
光学式5インチベイ 無し
スピーカ マイク 排他一個
（2022/5/25）

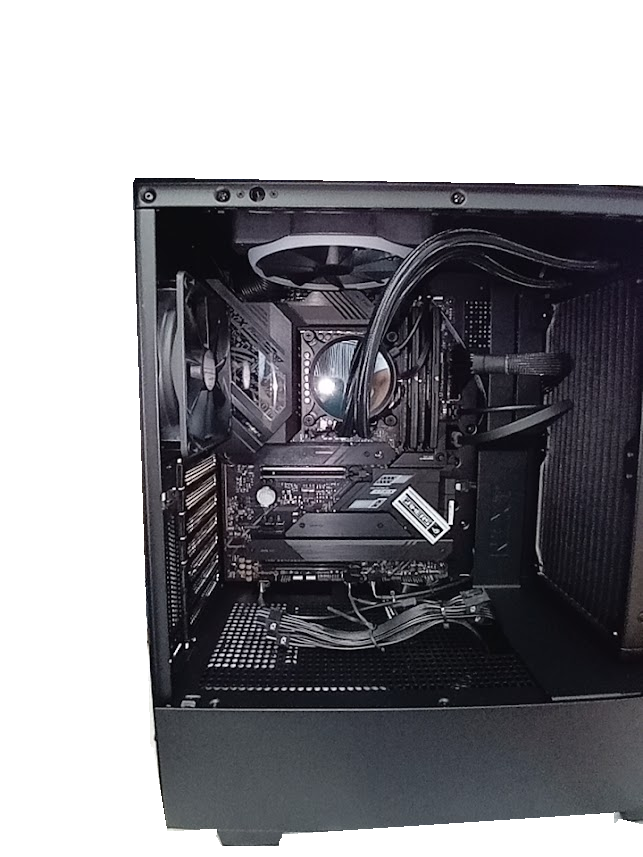

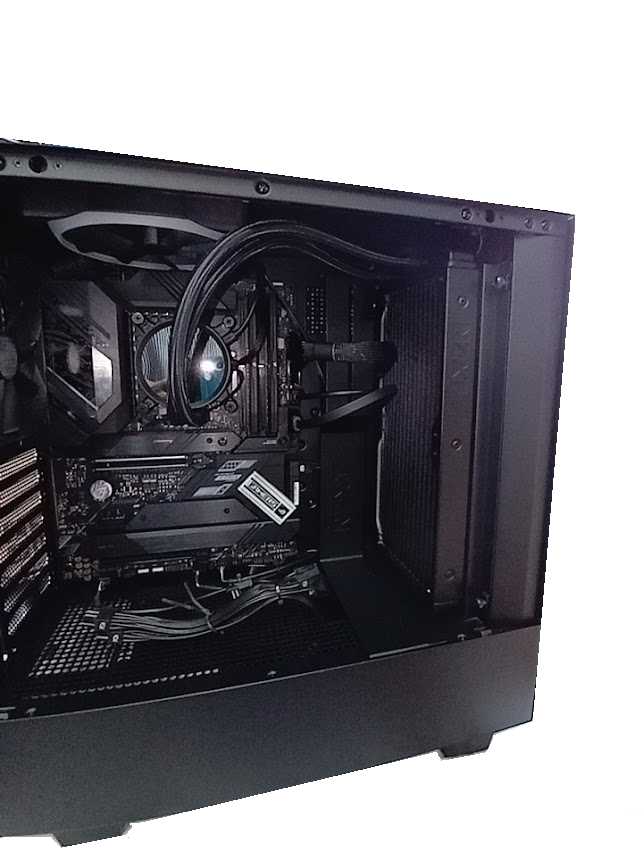

・CPUファン
NZXT KRAKEN X63 RGB RL-KRX63-R1
・マザーボード
ASUS ROG STRIX Z690-F GAMING WIFI (DDR5)
・筐体

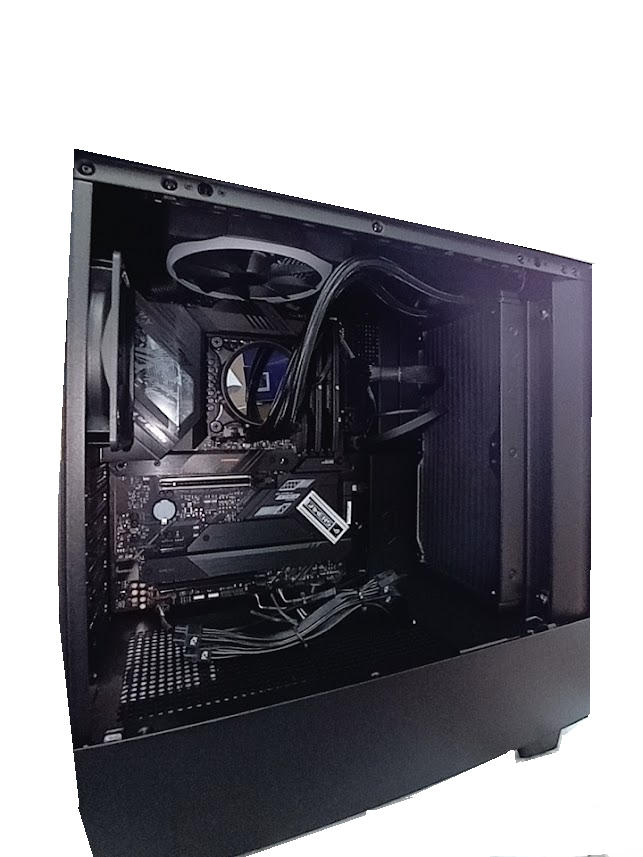

NZXT H510 Elite CA-H510E-B1
(2022/6/03)

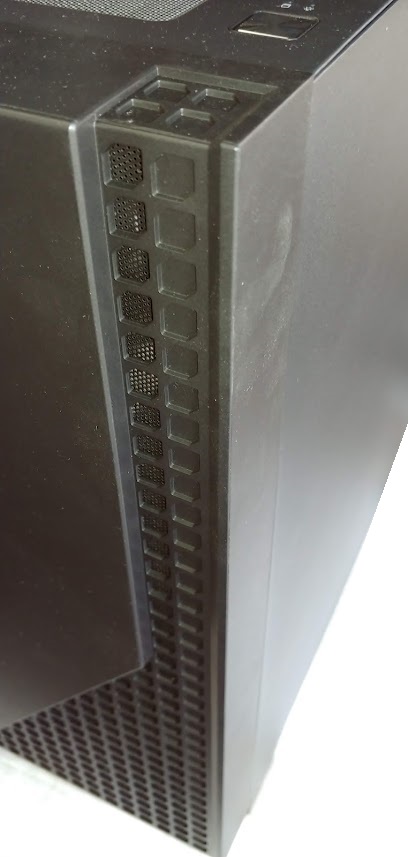

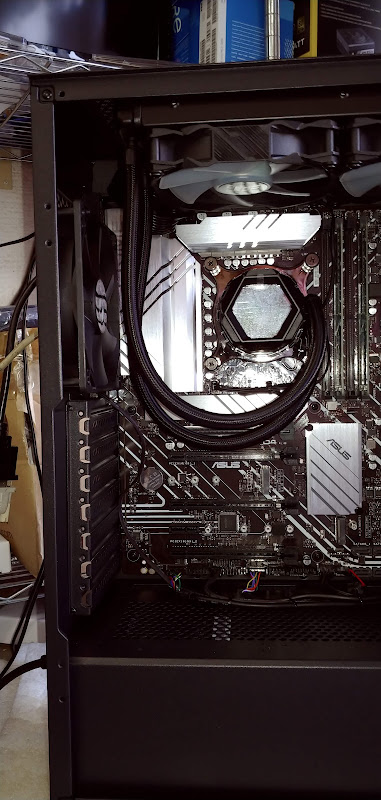

・CPUファン
ASUS TUF Gaming LC 240 ARGB(水冷式）
・マザーボード
ASUS PRIME Z690-P D4
・筐体
Thermaltake H330 TG CA-1R8-00M1WN-00 電源なし
リア 12cm x1
（2022/7/29）

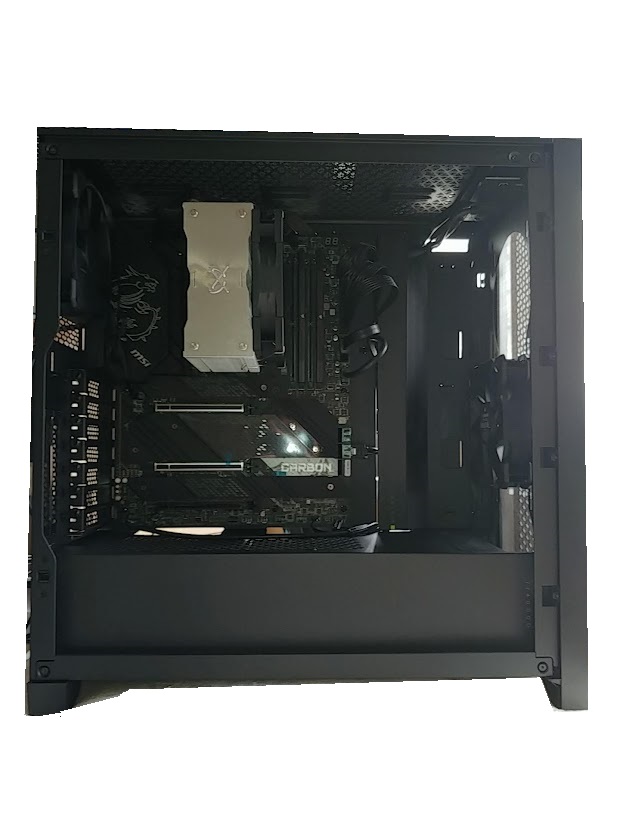

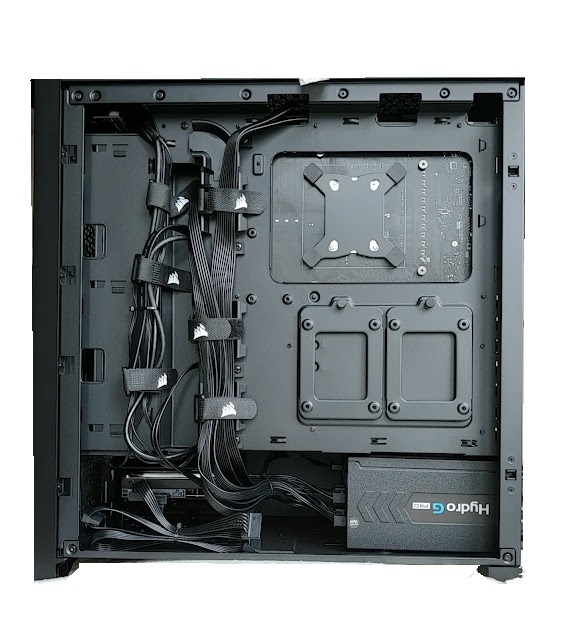

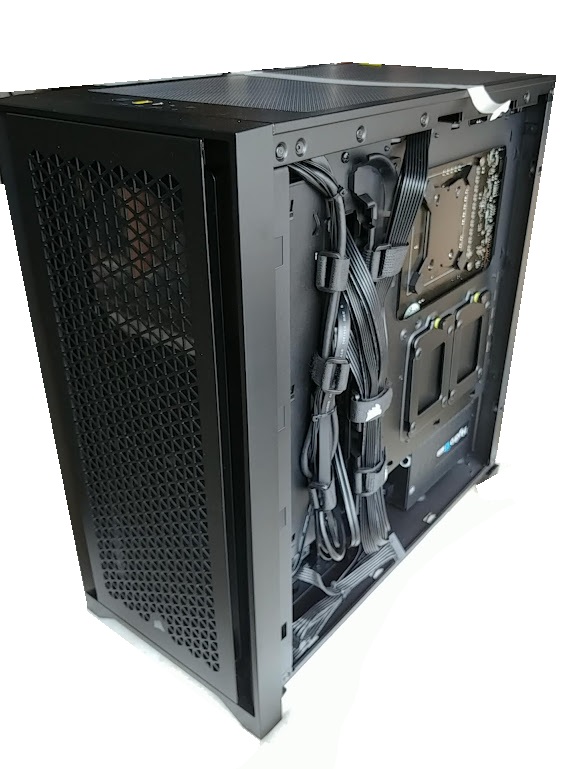

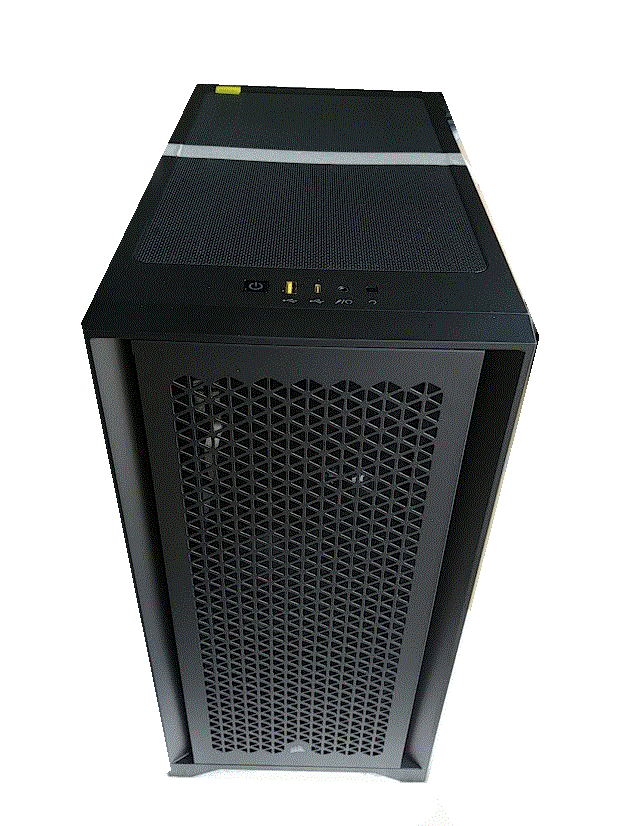

CORSAIR 4000D Airflow Tempered Glass CC-9011200-WW

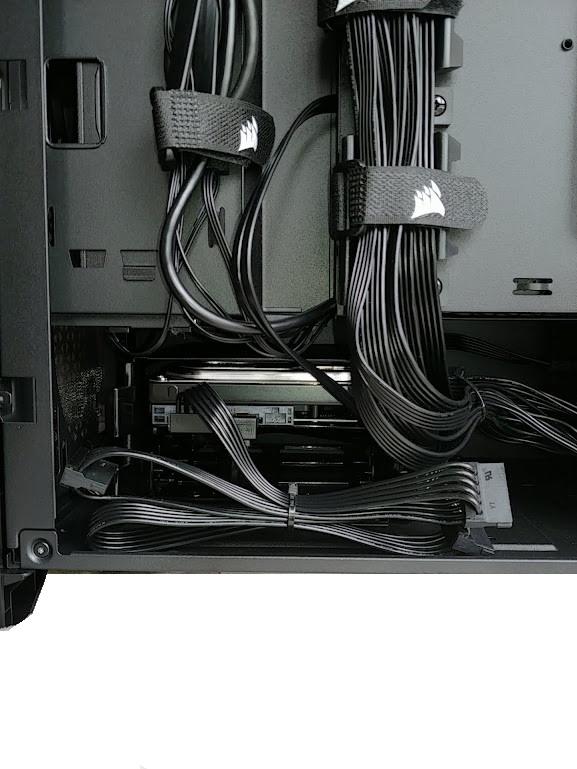

裏配線と言います
現在はこちらの方法が主流です。
表側にないのでPCケース内はスッキリしていてエアフローにも好影響です。

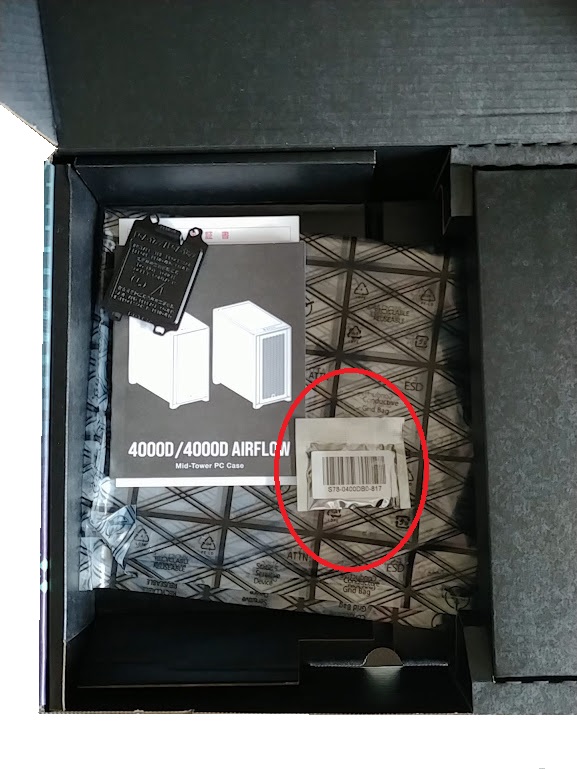

こちらのマザーボードはドライバをUSBで提供しております。因みにMSI MPG Z690 CARBON WIFI (DDR5)
通常ほとんどのマザーボードはDVDメディアです。
特異な例として案内いたします。
但し光学式ドライブの存在しないＰＣ（5インチベイが存在しないケース）の場合非常に助かります。
実際に使用してるモデル こちら
但しケース以外はモデルスペックとは異なります。
（2022/08/30）

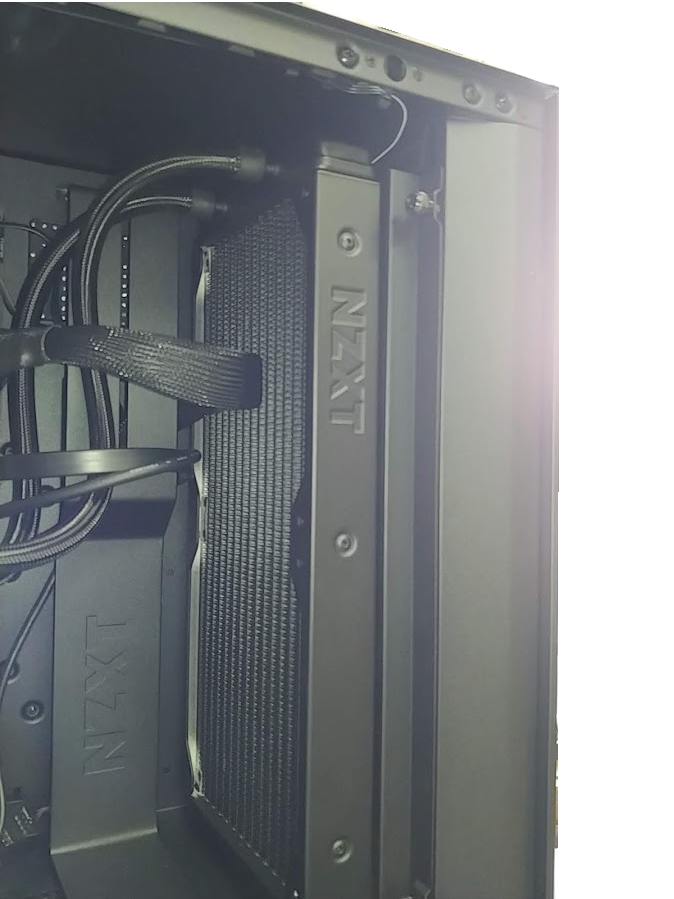

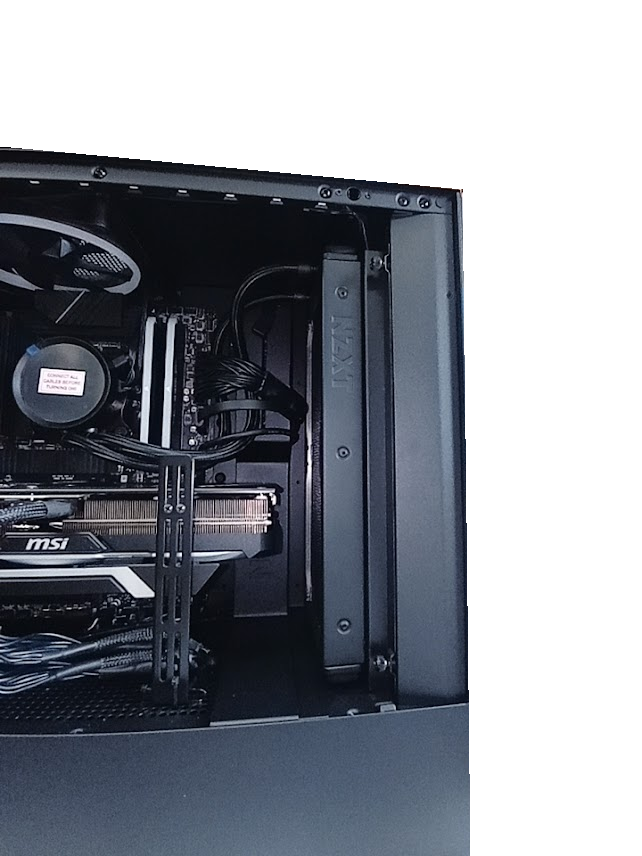

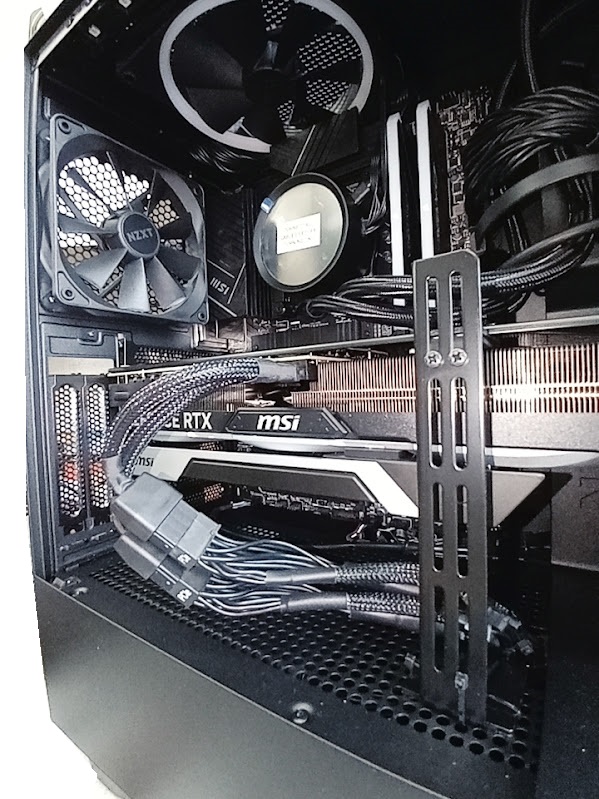

・CPUファン
NZXT KRAKEN X63 RL-KRX63-01
・マザーボード
MSI PRO Z790-P DDR4
・筐体
NZXT H510 Elite CA-H510E-B1

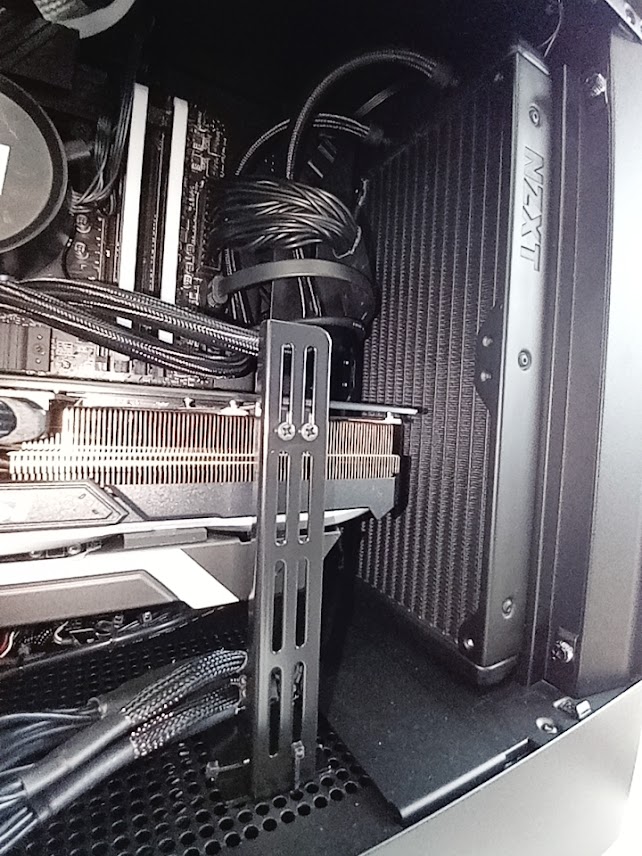

グラフィックボードステイ
グラボの垂れ防止
安心

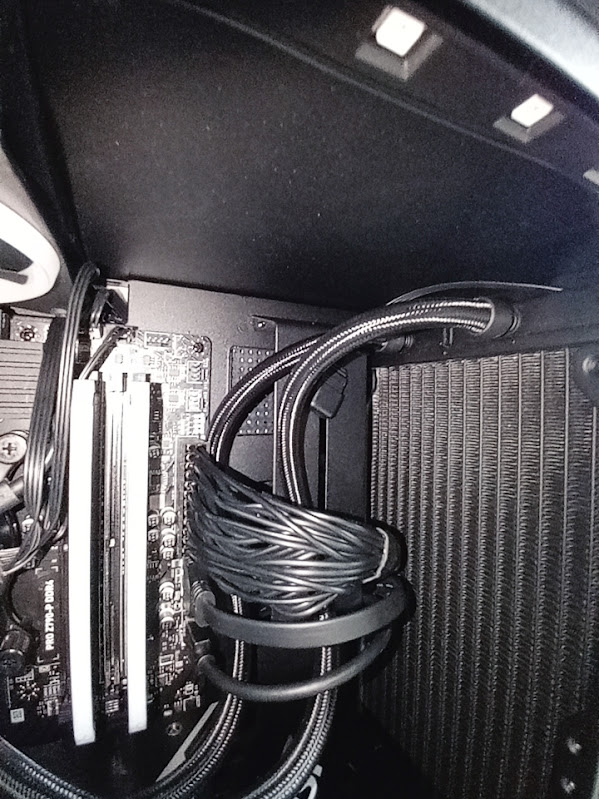

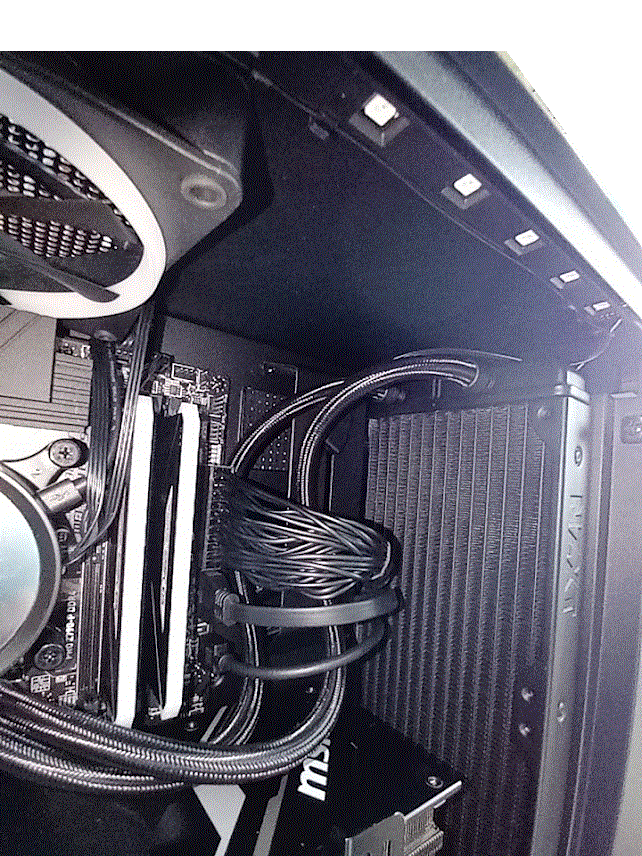

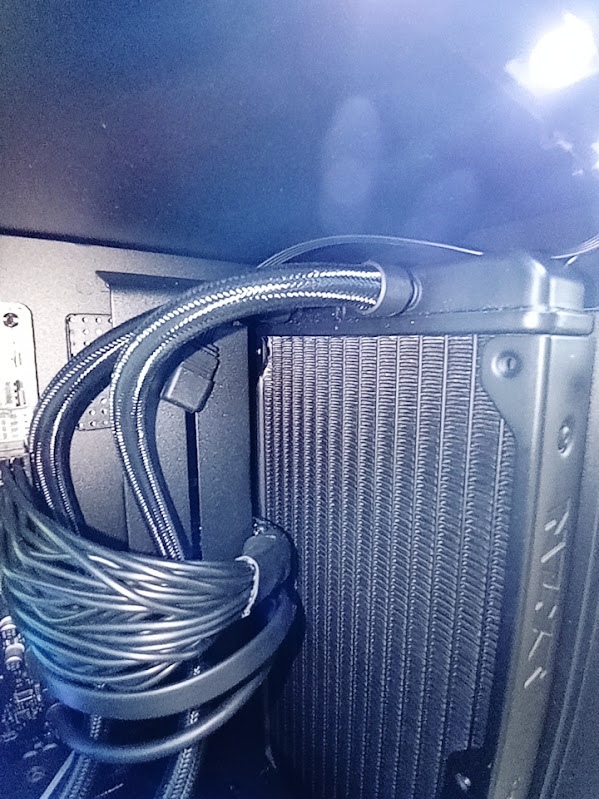

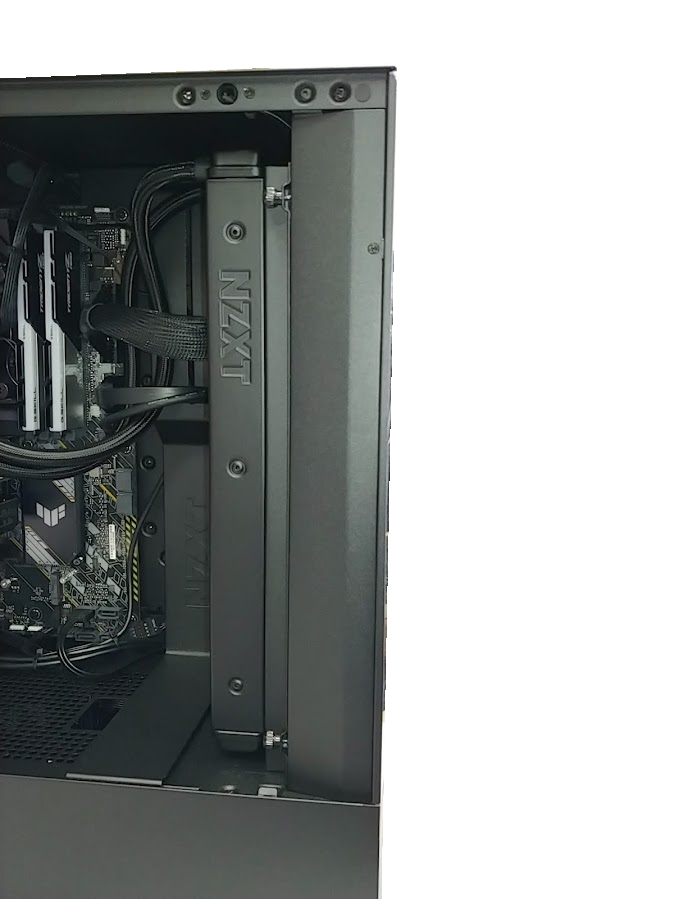

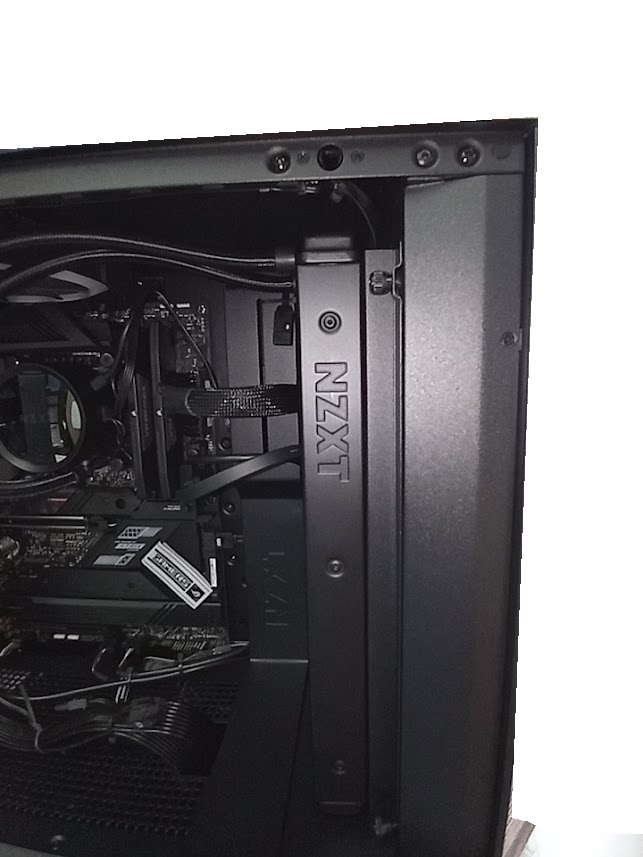

ラジエーターと天井ギリギリです
ラジエータが筐体の一部とかぶっているためファンはできればサンドイッチしたいとこですができません。
（2023/2/14）

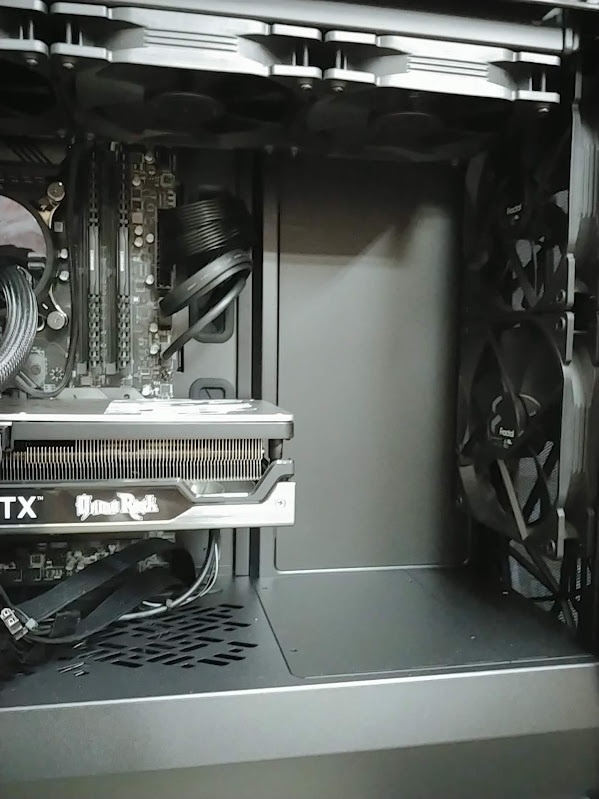

・CPUファン
Fractal Design Celsius S36
FD-WCU-CELSIUS-S36-BKO [ブラックアウト](水冷式）
・マザーボード
MSI MAG Z790 TOMAHAWK WIFI DDR4
・筐体

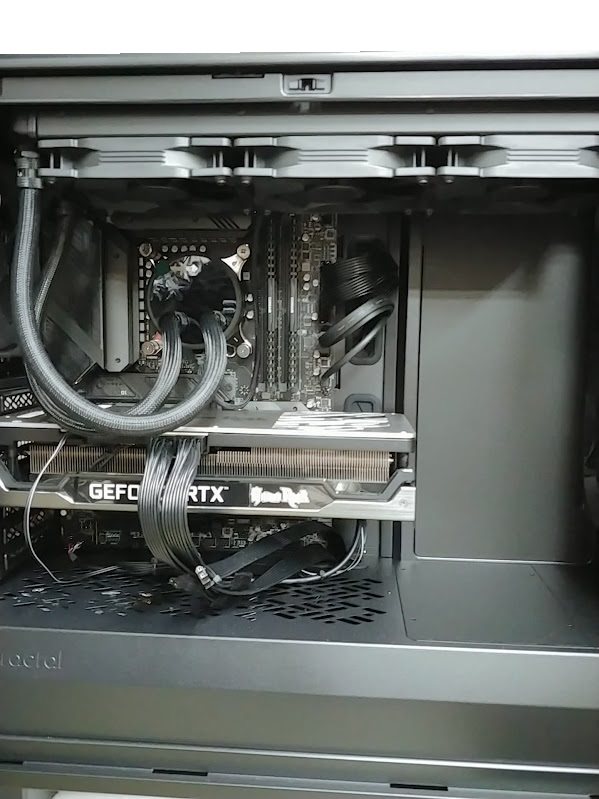

Fractal Meshify 2 Solid FD-C-MES2A-01

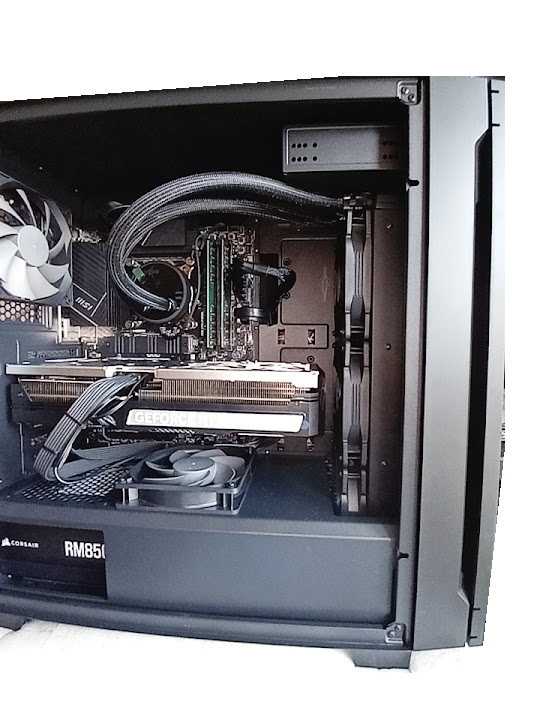

12cm x 3のラジエータを余裕をもって設置できます
（2023/1/25）

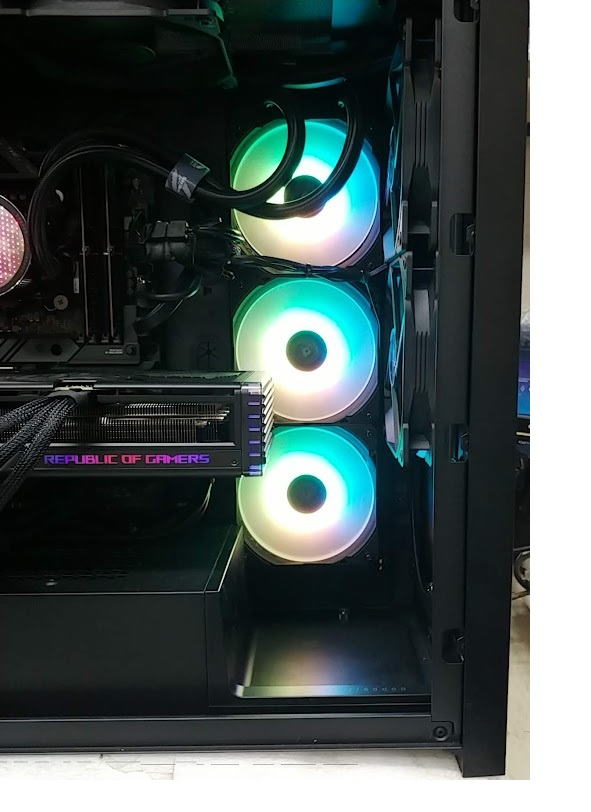

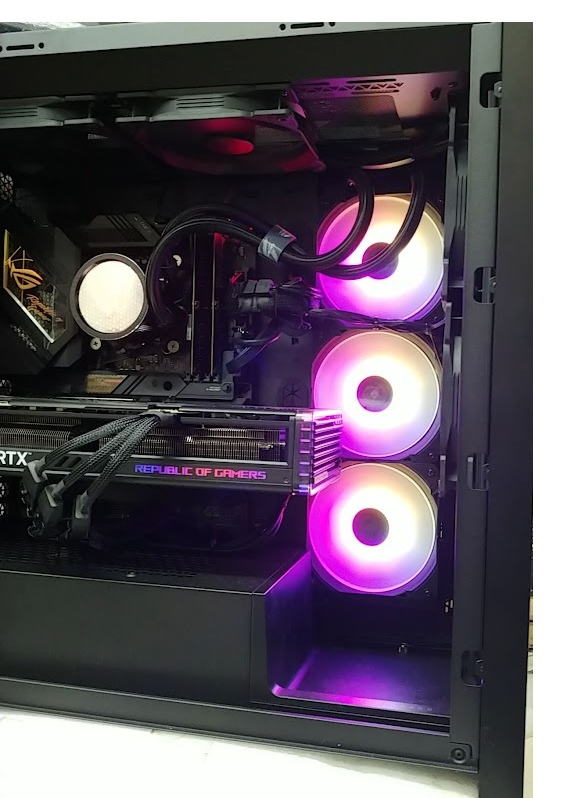

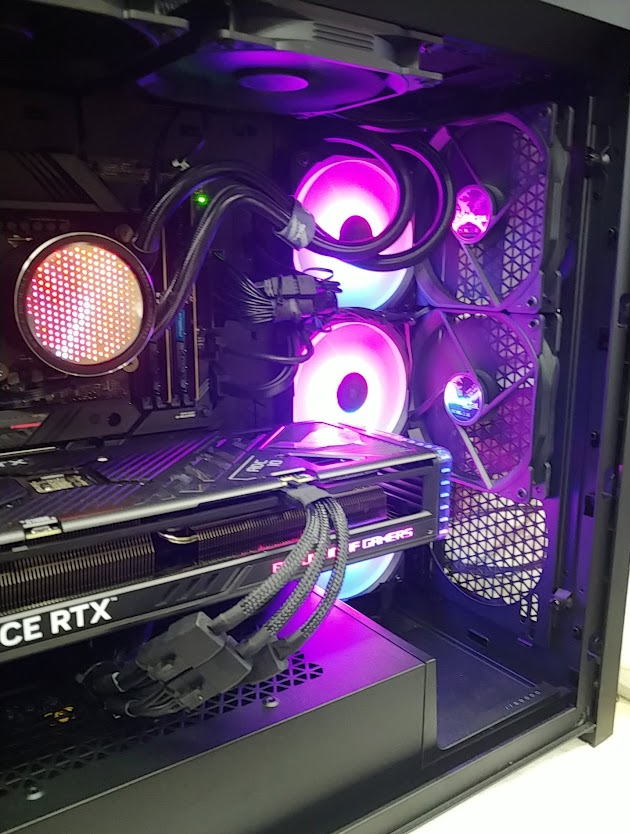

5000D Tempered GlassシリーズCC-9011208-WW
ROG RYUO III 360 ARGB
 マザーボードの横にRYUOを設置
マザーボードの横にRYUOを設置
マザーボードの横にRYUOを設置
真横から

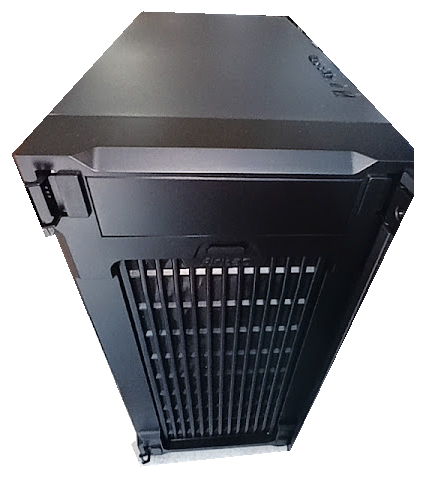

・CPUファン
Fractal Design Celsius S36 FD-WCU-CELSIUS-S36-BKO [ブラックアウト](水冷式
・筐体
Antec P10 FLUX

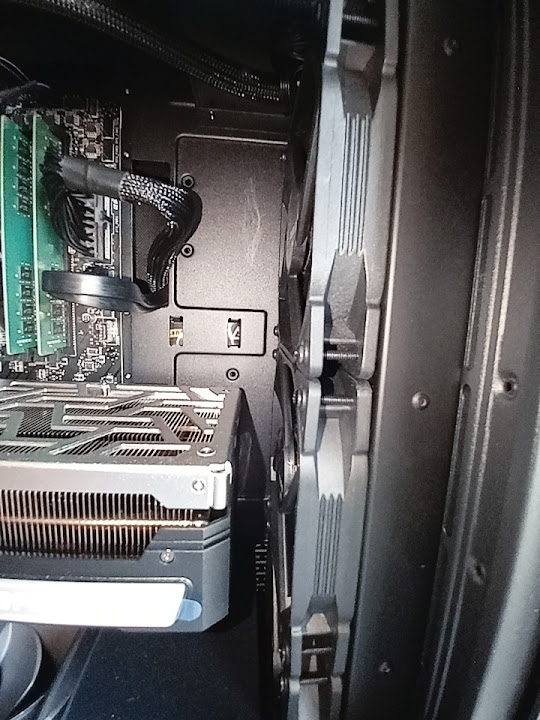

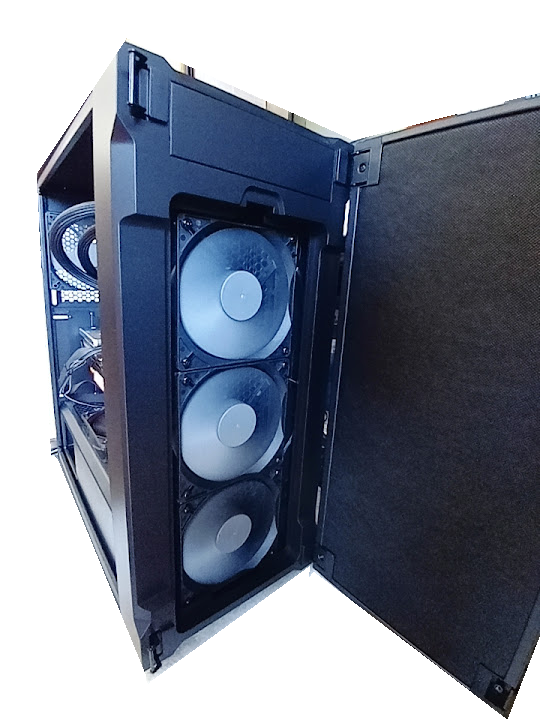

S36水冷式クーラーのファンとケース既存のファンとのサンドイッチが何とか可能となりました
エアフロー的には盤石といえるでしょう
S36に付属のファンの画像
P10 FLUXに付属のファン

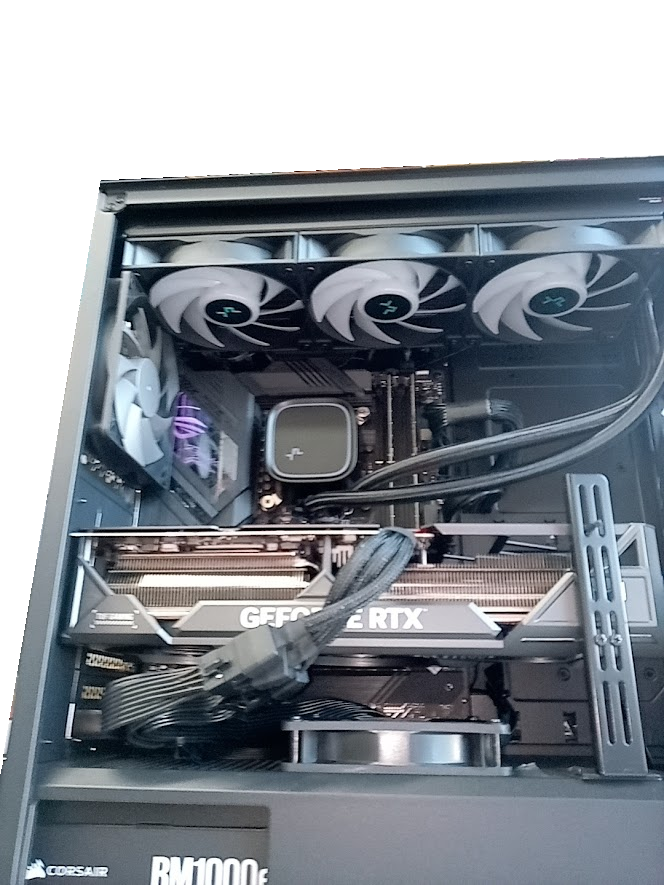

・CPUファン
ASUS ROG RYUO III 360 ARGB [ブラック](水冷式）
・筐体

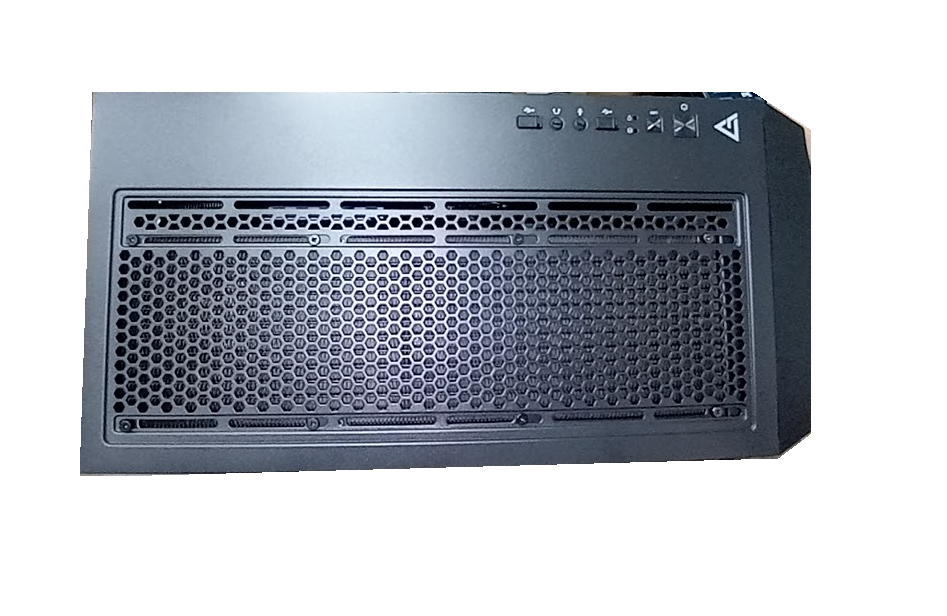

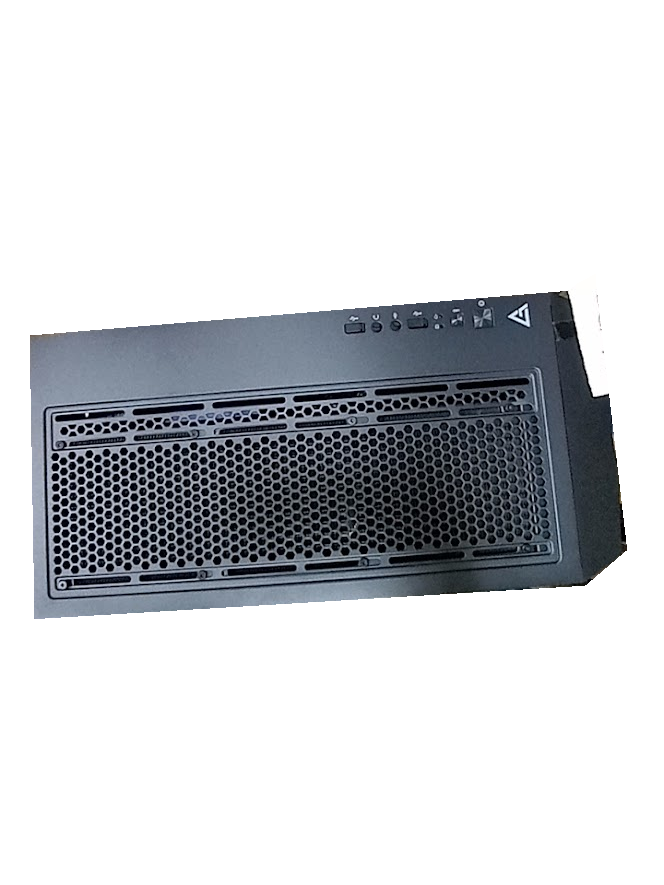

DF700 FLUX

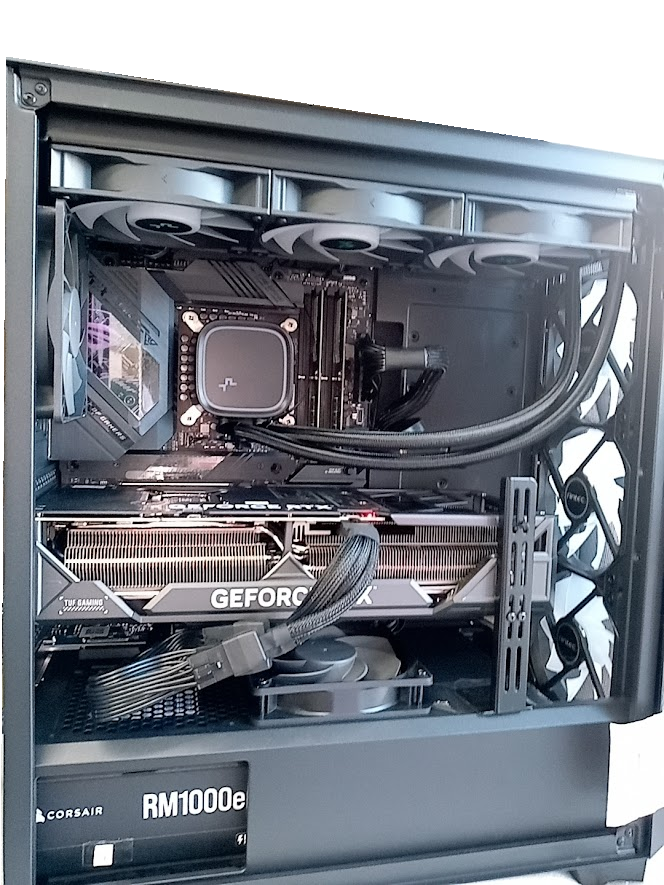

MASTER136K4070Tiモデルベースで水冷式を今流行りのLE720にした場合の画像
CPU補助電源のケーブルが水冷式のかくれています
リアのファンと水冷式のファンとがギリで干渉回避
マザーボードのシンクともギリで干渉回避
ネジ穴が4か所あっていない件
8箇所で固定の案件

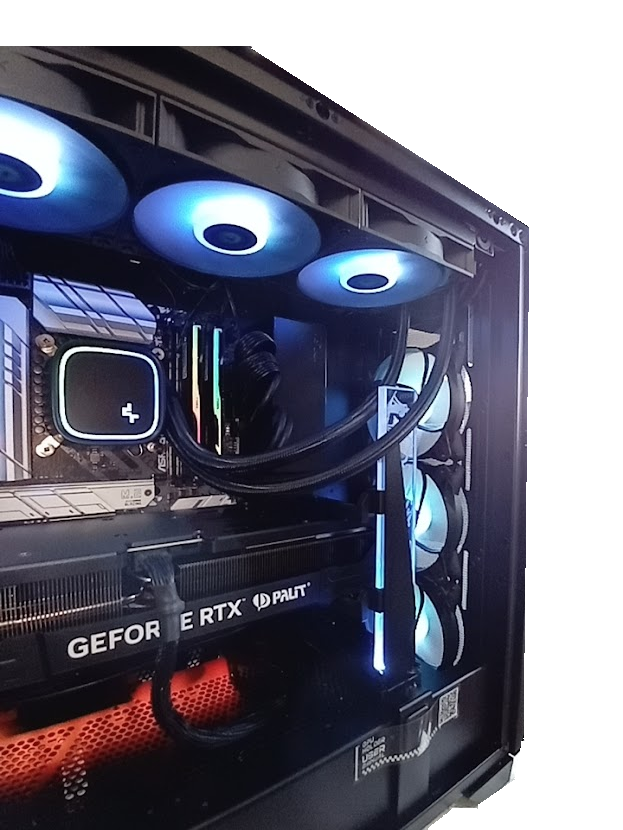

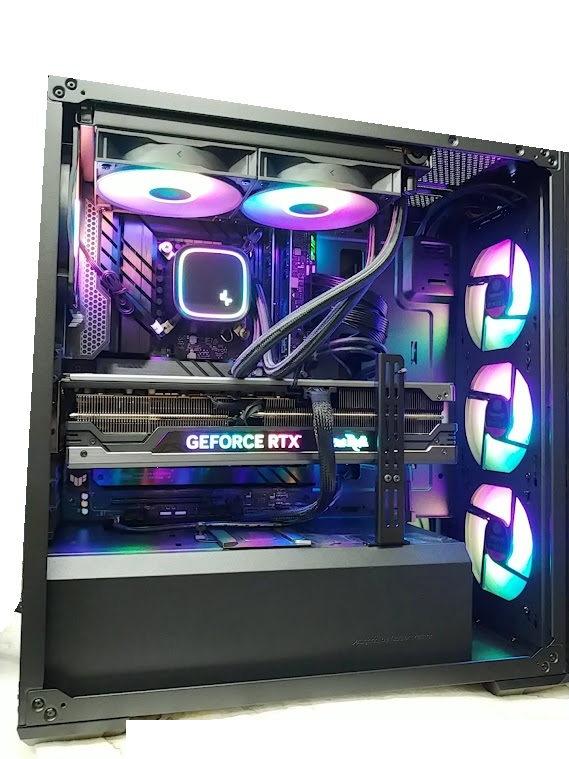

DEEPCOOL LE720 R-LE720-BKAMMN-G-1が設置できる例

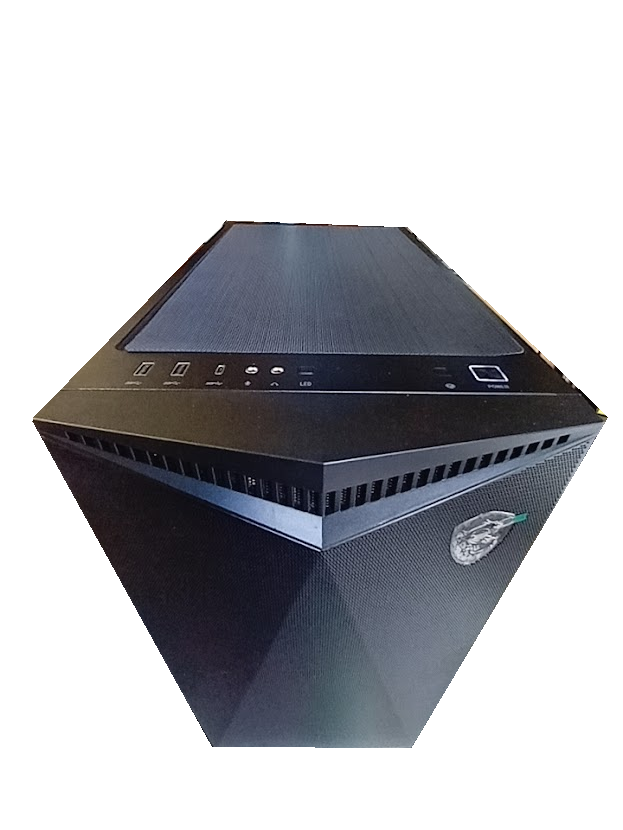

ケースはMSI MPG GUNGNIR 300R AIRFLOW フロント 12cm x3 リアRGB 12cm x1 電源無し
・CPUファン DEEPCOOL LE720 R-LE720-BKAMMN-G-1 [ブラック] 水冷式

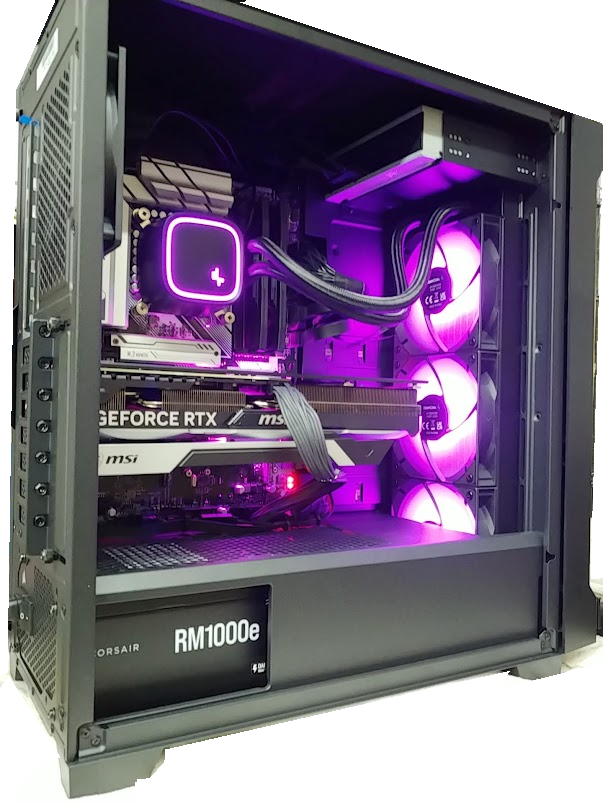

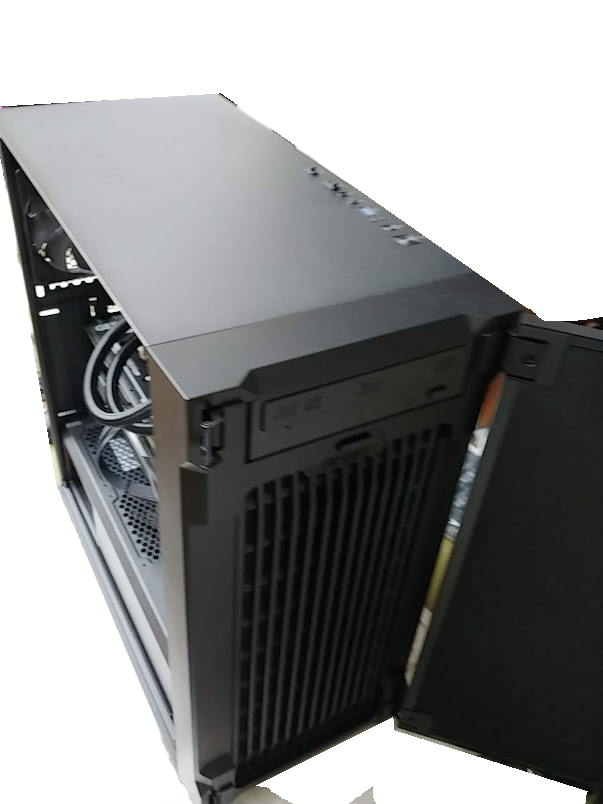

・筐体 Antec P10C
水冷式クーラーの付属品のケーブルを直列で接続して光らせた例
RGBケーブル（中央のケーブル）
HUB一個であればこのケーブルが活躍してフロントとCPUクーラーのLEDが連動します。
水冷式クーラーのパーツとして存在しているケーブルを直列で接続した場合の例

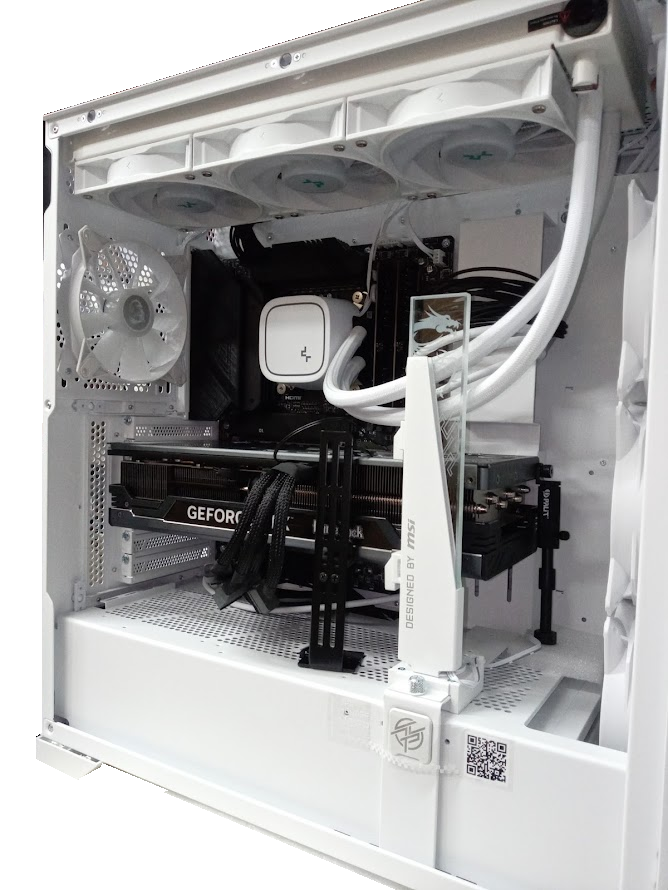

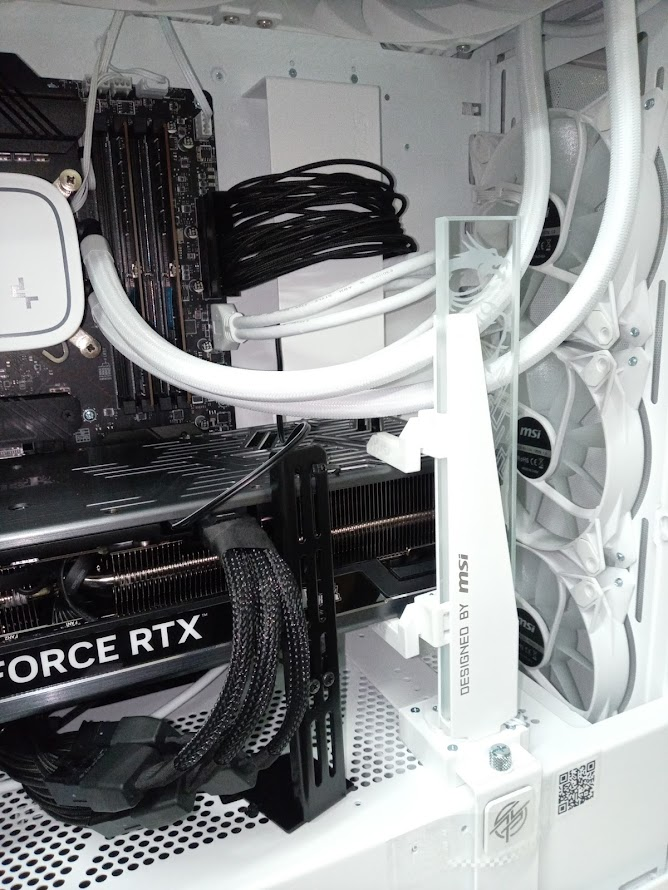

・CPUファン
DEEPCOOL LE720 WH R-LE720-WHAMMN-G-1 [ホワイト] 水冷式
・筐体
MSI MPG GUNGNIR 300R AIRFLOW WHITE [ホワイト] フロント 12cm x3 リアRGB 12cm

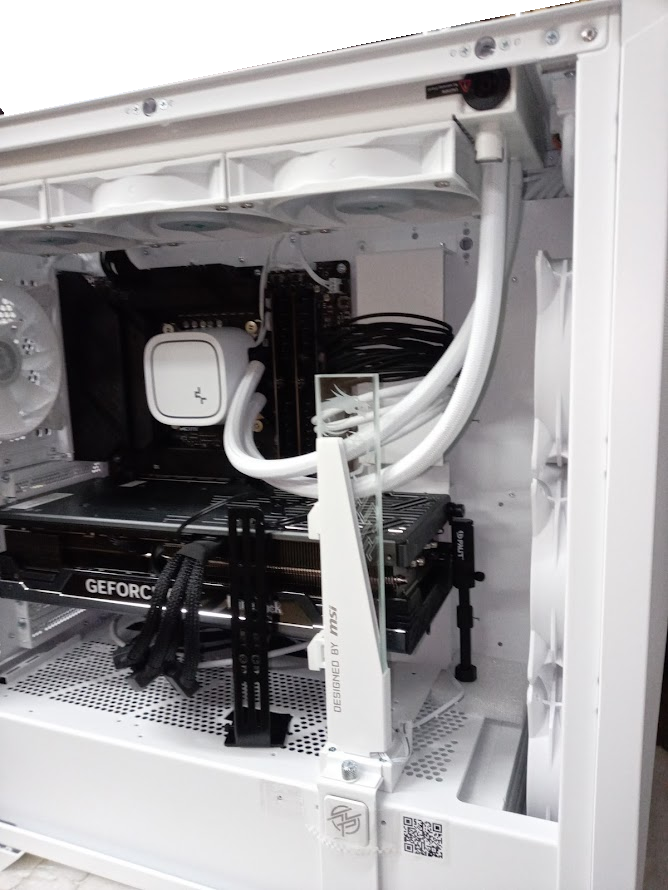

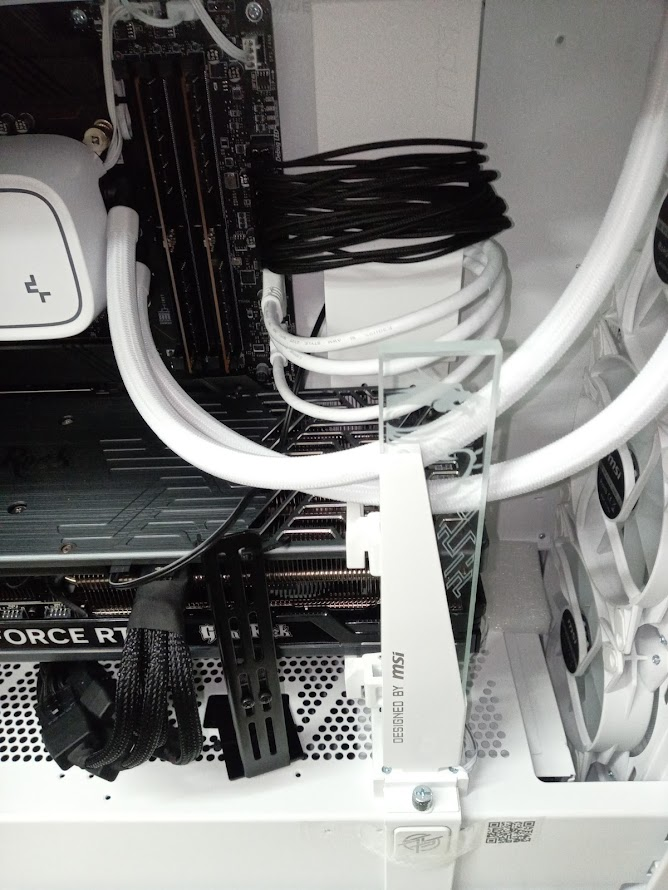

ホワイトのケースにホワイトの水冷式CPUクーラー
清潔感あります

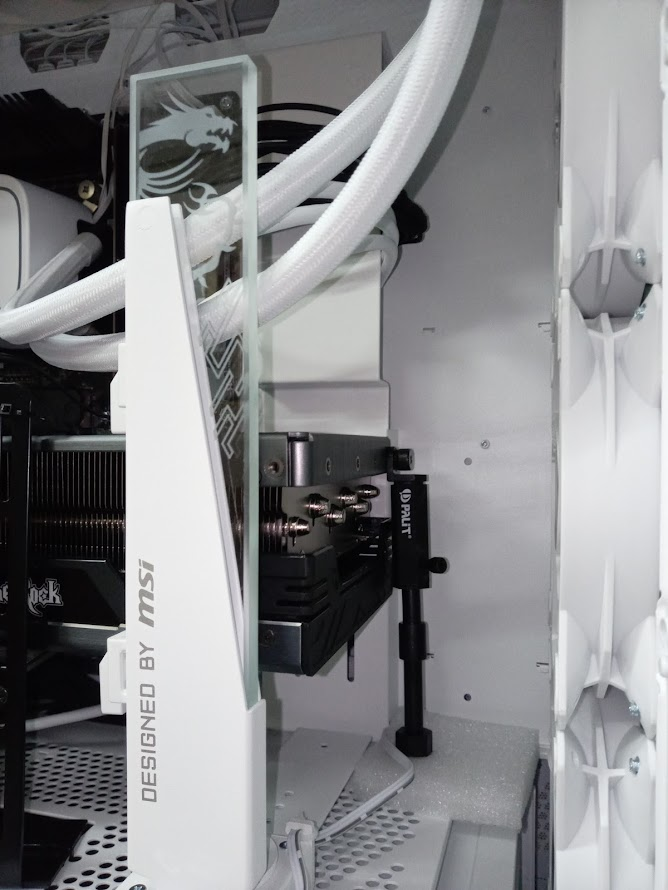

ステイのデザインも良いと思います
（2023/12/25）

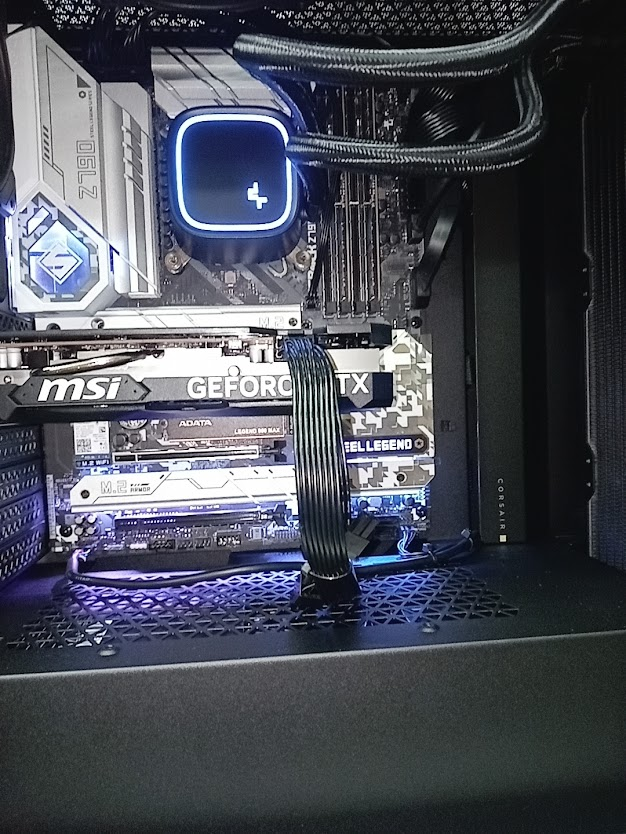

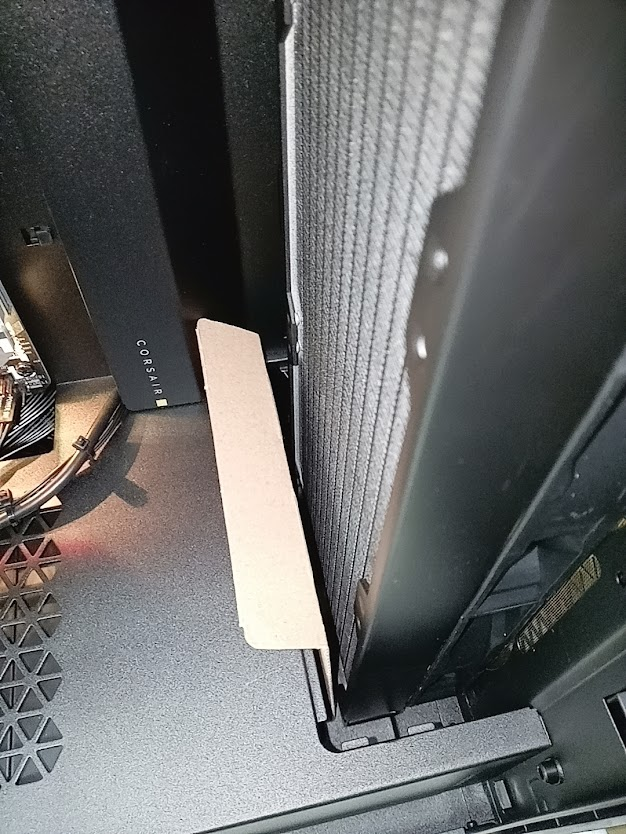

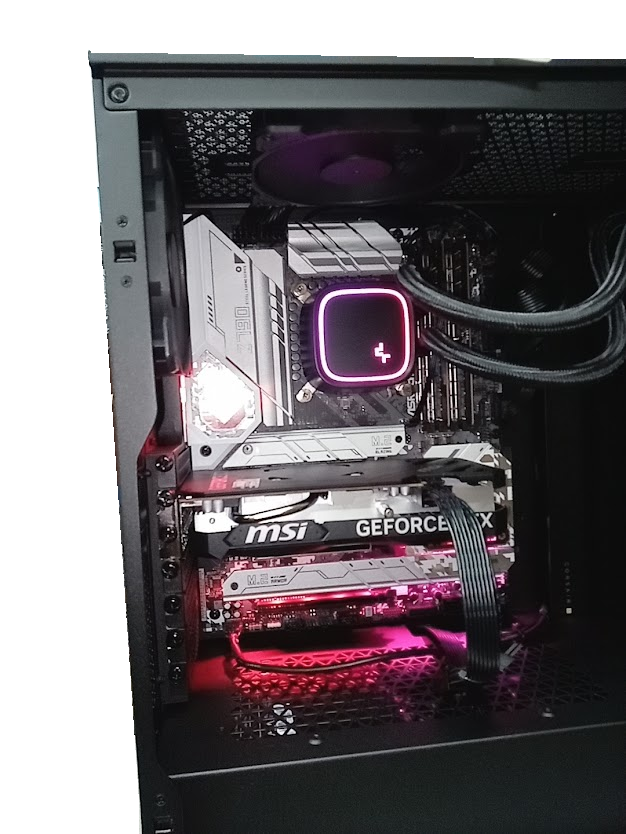

DEEPCOOL LE720 R-LE720-BKAMMN-G-1 [ブラック] 水冷式
4000D Airflow Tempered Glass CC-9011200-WW フロント 12cm x1 電源なし
以上水冷式をご検討またはPCパーツ選択際の参考にしていただければ幸いです。
不安がある場合は公式サイトで確認致します。お問合せください。
但し実際に取り付けて初めてわかることがございます。その際は改めてご連絡させて頂きます。
|
